Medidor de fluxo industrial do redemoinho do gás do vapor saturado com compensação da temperatura/pressão

Medidor de fluxo industrial do redemoinho do gás do vapor saturado com compensação da temperatura/pressão

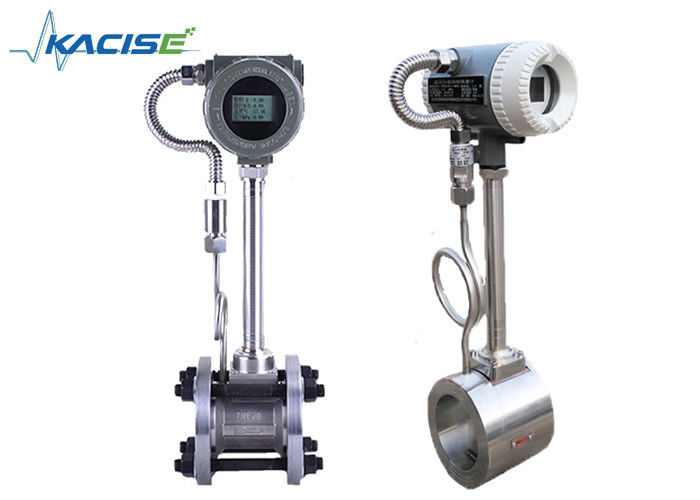

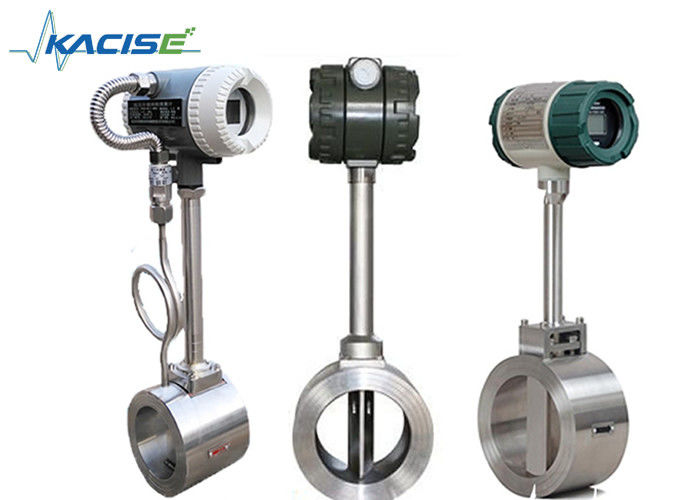

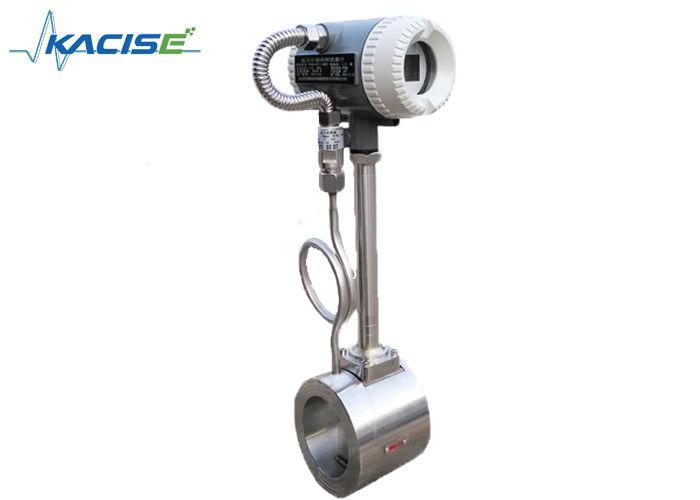

    • Industrial Saturated Steam Gas Vortex Flow Meter With Temperature / Pressure Compensation
    • Industrial Saturated Steam Gas Vortex Flow Meter With Temperature / Pressure Compensation
    • Industrial Saturated Steam Gas Vortex Flow Meter With Temperature / Pressure Compensation
    • Industrial Saturated Steam Gas Vortex Flow Meter With Temperature / Pressure Compensation
  • Industrial Saturated Steam Gas Vortex Flow Meter With Temperature / Pressure Compensation

    Detalhes do produto:

    Lugar de origem: China
    Marca: KACISE
    Certificação: ISO / CE
    Número do modelo: Série de KVF

    Condições de Pagamento e Envio:

    Quantidade de ordem mínima: 1PC
    Preço: Negotiable
    Detalhes da embalagem: Caixa/caixa de madeira
    Tempo de entrega: 7 dias úteis
    Termos de pagamento: L/C, D/A, D/P, T/T, Western Union, MoneyGram
    Entre em contacto agora
    Descrição de produto detalhada
    Pressão: 1,6 Mpa, 2.5Mpa, 4.0Mpa (especiais) Diâmetro: DN15 ~ DN1800
    temperatura: -20°C - °C +160 Fonte de Alimentação: 24VDC, 220VAC
    Comunicação: RS-485/MODBUS, CERVO Precisão: ±1.0% (padrão)
    Sinal de saída: 4~20mA Instalação: Flange, braçadeira sobre, linha, inserção

    Vapor industrial do medidor de fluxo do redemoinho do gás do vapor saturado com compensação da temperatura e da pressão



    Medidor de fluxo industrial do redemoinho do gás do vapor saturado com compensação da temperatura/pressão

    Introdução



    O medidor de fluxo de redemoinho é baseado no princípio de pesquisa e de produção do redemoinho de Karman, principalmente para o meio fluido da medida industrial do fluxo da tubulação, tal como um gás, o líquido, o vapor e os outros meios. Caracteriza uma perda de pressão pequena, grande escala de medição, precisão alta na medida do fluxo de volume real é afetado mal pela densidade fluida, pela pressão, pela temperatura, pela viscosidade e pelos outros parâmetros. Nenhumas peças mecânicas móveis, confiança tão alta e baixa manutenção. Os parâmetros do instrumento podem ser estabilidade a longo prazo. Os sensores piezoelétricos do esforço do medidor de fluxo de redemoinho, confiança alta, podem trabalhar dentro da variação da temperatura de funcionamento do ℃ -20 ~ + ℃ 250 para. Sinais análogos padrão, saída digital do sinal de pulso, facilmente com os computadores e outros sistemas digitais que apoiam o uso de uns instrumentos de medição mais avançados e mais ideais.



    Características



    1. O elemento de detecção não toca com meio do fluxo, com confiança alta e flexibilidade forte para o meio
    2. Nenhuma peça movente, resistência de desgaste, estrutura é simples e rapidez
    3. Monte com circuito antiparasitário e os sensores antivibração, que poderiam assegurar o desempenho antivibração do produto.
    4. A temperatura de trabalho reservada é larga de -40℃ a +350℃
    5. Vasta gama, precisão alta
    6. Saída atual do sinal da saída do sinal de pulso ou do sistema 4-20mA do dois-fio



    Parâmetros



    Diâmetro da tubulação DN15~DN1800
    Materiais do medidor 1Cr18Ni9Ti
    Pressão nominal (Mpa) 1.6Mpa; 2.5Mpa; 4.0Mpa
    Temperatura média medida (℃) -40~+250℃; -40~+350℃
    Circunstâncias ambientais Temperatura: - 10~+55℃, umidade 5%~90%, pressão: 86~106Kpa
    Classe da precisão líquido: leitura ±0.5
    Gás ou vapor de medição: reading±1.0, ±1.5
    Relação da rejeição 1:10; 1:15
    Coeficiente de perda da pressão CD<2>
    Sinal de saída 4-20mA ou pulso
    Fonte de alimentação

    sensor: +12VDC, +24VDC

    transmissor: +24VDC

    Na exposição do local: bateria 3.2V

    Linhas de transmissão do sinal STVPV3×0.3 (três-fio), 2×0.3 (fio dois)
    A instalação Integrated que aperta a flange ou a conexão da flange
    Distância de transmissão ≤500m
    Linha relação do sinal Homem threadM20×1.5
    Níveis da explosão ExdIIBT6
    Classe da proteção IP65
    Permita a aceleração da vibração 1.0g



















































    Seleção modelo



    KVF                     Parâmetros
    Diâmetro nominal DNXX                   DN15~DN1800 (milímetro)
    Estrutura F                 Tipo remoto com exposição
    Y                 Tipo compacto com exposição
    Precisão A               Tipo da tubulação: Classe 1,0
    B               Tipo da inserção: Classe 2,5
    Pressão nominal 16             1.6Mpa
    XX             Personalização
    Temp máximo. do meio M           <250>
    H           >250℃
    A outra função P         Com compensação da pressão
    T         Com compensação de temperatura
    Pinta         Com compensação da pressão e de temperatura
    Poder 1       12~28VDC
    2       85~265VAC (exposição remota)
    3       bateria de lítio 3.6V (na exposição do local)
    Saída A     4-20mA
    M     Pulso de tensão
    H     CERVO
    R1     RS232
    R2     RS485
    A instalação 1   Flange
    2   Flange da braçadeira
    3   Inserção
    4   Linha
    5   Braçadeira
    À prova de explosões A Não à prova de explosões
    B À prova de explosões intrínseco
    G Prova da chama



    Produção

    Medidor de fluxo industrial do redemoinho do gás do vapor saturado com compensação da temperatura/pressão



    Pacote

    Medidor de fluxo industrial do redemoinho do gás do vapor saturado com compensação da temperatura/pressão

    Aplicação

    Medidor de fluxo industrial do redemoinho do gás do vapor saturado com compensação da temperatura/pressão
