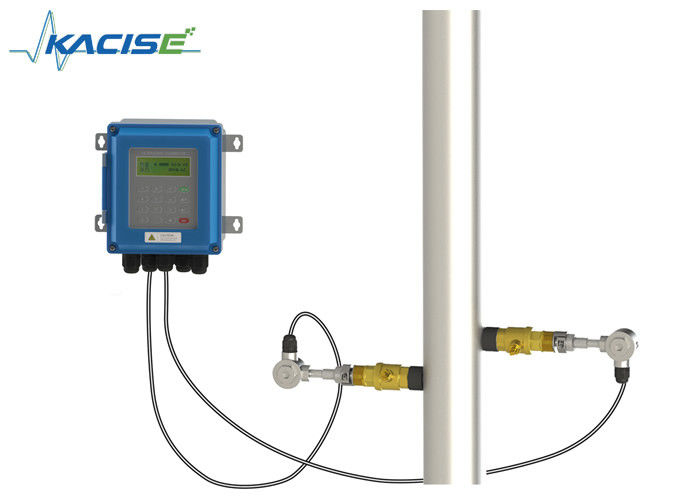

O medidor de fluxo da inserção da precisão alta com obstrui dentro o sensor ultrassônico da inserção

O medidor de fluxo da inserção da precisão alta com obstrui dentro o sensor ultrassônico da inserção

  • O medidor de fluxo da inserção da precisão alta com obstrui dentro o sensor ultrassônico da inserção
  • O medidor de fluxo da inserção da precisão alta com obstrui dentro o sensor ultrassônico da inserção
O medidor de fluxo da inserção da precisão alta com obstrui dentro o sensor ultrassônico da inserção
Detalhes do produto:
Lugar de origem: China
Marca: KACISE
Certificação: CE
Número do modelo: Série KUF2000
Condições de Pagamento e Envio:
Quantidade de ordem mínima: 1 parte
Preço: Negotiable
Detalhes da embalagem: uma caixa para um grupo
Tempo de entrega: 3-5 dias de trabalho
Termos de pagamento: L/C, T/T, Western Union, MoneyGram
Habilidade da fonte: Mil conjuntos por mês
Contato
Descrição de produto detalhada
Diâmetro da tubulação: DN50~6000mm SD Card: opcional para o armazenamento de dados
saída: 4-20mA, pulso de OUTUBRO, relé Communation: RS485 Modbus
Meio: água, água do mar, água de esgoto, óleo, produtos químicos, álcool, leite, cerveja, vinho, etc. Sensor: A inserção obstrui dentro o tipo
Materia da tubulação: O aço, de aço inoxidável, ferro fundido, cobre, tubulação do cimento, PVC, alumínio, produto de aço Fonte de Alimentação: DC8~36V ou AC85~265V
Realçar:

braçadeira portátil no medidor de fluxo

,

transdutor ultrassônico do fluxo

O medidor de fluxo ultrassônico da inserção com obstrui dentro o sensor ultrassônico da inserção





Introdução



O medidor de fluxo ultrassônico da série KUF2000 é usado geralmente na medida a longo prazo no campo. Tem três tipos de sensor para medir o fluxo da tubulação: a braçadeira no tipo, o tipo da inserção e a tubulação inline datilografam.

Tipo da inserção: Somente dois furos da instalação são precisados na tubulação, usuário podem instalar o tipo sensores da inserção. Usando o furo que faz a ferramenta, nenhuma instalação do fluxo da parada pode ser realizada. Os sensores contactam ao líquido diretamente, a medida é estável e segura.



Braçadeira no tipo: A braçadeira dos sensores sobre à parte externa das tubulações e não vem em contato com o líquido interno. E todos os modelos podem transformar-se medidores da energia ao conectar aos sensores de temperatura. A braçadeira da série KUF2000 no medidor de fluxo ultrassônico é fácil para a instalação, nenhuma necessidade de eliminar a tubulação e a água, nenhuma perda da imprensa. Apoia o prazo em linha de medição. A vasta gama de fluxo líquido pode ser medida com o sensor apertado na tubulação.

Tipo Inline da tubulação: DN15-32 conduz o sensor inline da tubulação da forma do π dos usos, DN40 e acima do sensor inline padrão da tubulação dos usos. Os sensores inline têm as vantagens do baixo caudal começando, da precisão alta da medida e da nenhuma perda de pressão.



Características

  • precisão de 1%.
  • Vasta gama para vários campos da aplicação. (DN50-DN6000)
  • Nenhuma movimentação mecânica no medidor de fluxo ultasonic, peças é danificada raramente. Manutenção livre e vida de funcionamento longa.
  • A instalação fácil e rápida. Ganhe o tempo sem o corte da tubulação ou processe a parada programada.
  • Nenhuma medida da obstrução, nenhuma perda de pressão.
  • Conecte o transdutor da temperatura Pt100, possa terminar a medida do calor/energia.

Especificação



Precisão ≤1%
Escala da velocidade 0~±10m/s, medida bidirecional
Tamanho da tubulação DN50~DN6000
Temperatura -30~160℃
Tipo de líquido O único líquido pode transmitir a onda sadia. como a água, a água do mar, a água de esgoto, o óleo, os produtos químicos, o álcool, etc.
Material da tubulação O aço, de aço inoxidável, ferro fundido, cobre, PVC, alumínio, o aço de vidro, o forro etc. são permitidos
Saída do sinal

1 maneira 4-20mA output (impedância 0~1K, precisão 0,1%)

1 saída de pulso de OUTUBRO da maneira (largura de pulso 6 ~ 1000ms)

1 saída do relé da maneira

Entrada de sinal 3 a entrada da maneira 4-20mA, consegue para aquecer a medida conectando o resistor da platina PT100.
Relação RS485, apoio MODBUS
Armazenamento de dados O cartão do SD armazena regularmente os resultados pré-ajustados (opcionais)
Fonte de alimentação DC8~36V ou AC85~264V




















O medidor de fluxo da inserção da precisão alta com obstrui dentro o sensor ultrassônico da inserção 0

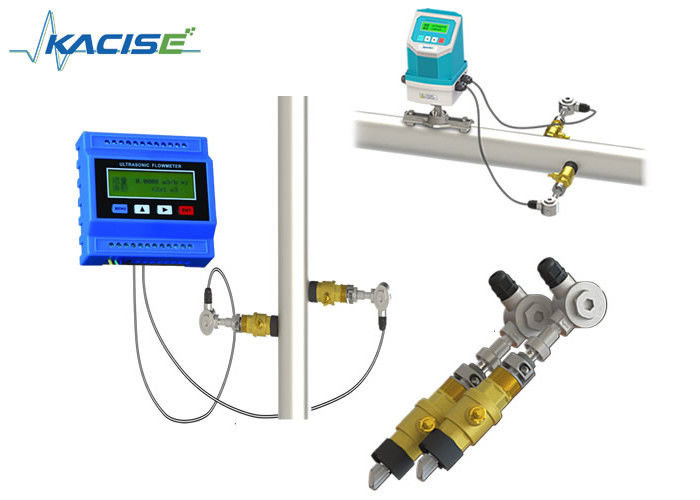

Unidade principal opcional de medidor de fluxo



O medidor de fluxo da inserção da precisão alta com obstrui dentro o sensor ultrassônico da inserção 1



Sensores opcionais da inserção



1. Sensor padrão da inserção

  • Apropriado para o encanamento pode diretamente ser soldado, como o aço carbono e inoxidável.

  • Canalize o ≤ 2 0 da espessura

  • Escala de medição: DN50~DN6000
  • Variação da temperatura: -30~+160℃
O medidor de fluxo ultrassônico da inserção com obstrui dentro a inserção ultrassônica Sensor.png



2. Sensor prolongado da inserção



  • Apropriado para o encanamento não pode diretamente ser soldado, como a tubulação do cimento, o ferro fundido, PVC, aço

    ou material composto.

  • ≤ 7 0 da espessura do encanamento

  • Escala de medição: DN50~DN6000
  • Variação da temperatura: -30~+160℃
O medidor de fluxo ultrassônico da inserção com obstrui dentro a inserção ultrassônica Sensor.png





3. Sensor paralelo da inserção

  • Apropriado para a instalação do insuficiente espaço.

  • Apropriado para o encanamento weldable ou não-weldable.
  • Espessura ilimitada do encanamento, depth= da inserção
    1/3 de diâmetro interno.

  • Escala de medição: DN80~DN6000
  • Variação da temperatura: -30~+160℃
O medidor de fluxo ultrassônico da inserção com obstrui dentro a inserção ultrassônica Sensor.png




Temp opcional. sensor

O medidor de fluxo da inserção da precisão alta com obstrui dentro o sensor ultrassônico da inserção 5


Informação pedindo



O medidor de fluxo da inserção da precisão alta com obstrui dentro o sensor ultrassônico da inserção 6
