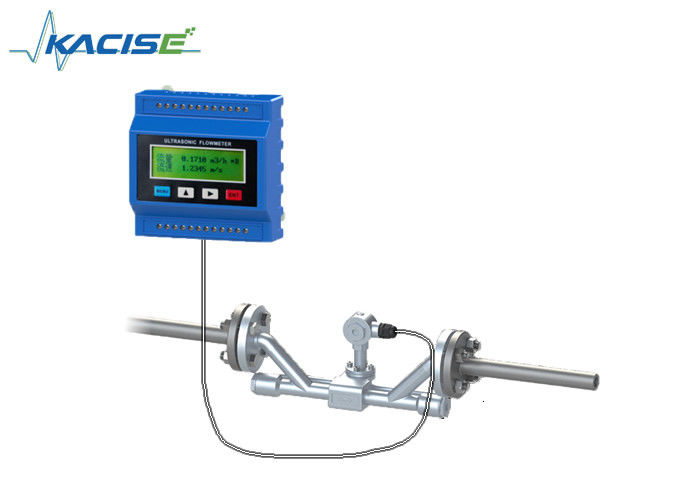

Tipo ultrassônico Inline do medidor de fluxo da conexão da linha da flange para a medida em linha

Tipo ultrassônico Inline do medidor de fluxo da conexão da linha da flange para a medida em linha

  • Tipo ultrassônico Inline do medidor de fluxo da conexão da linha da flange para a medida em linha
  • Tipo ultrassônico Inline do medidor de fluxo da conexão da linha da flange para a medida em linha
Tipo ultrassônico Inline do medidor de fluxo da conexão da linha da flange para a medida em linha
Detalhes do produto:
Lugar de origem: China
Marca: KACISE
Certificação: CE
Número do modelo: Série KUF2000
Condições de Pagamento e Envio:
Quantidade de ordem mínima: 1 parte
Preço: Negotiable
Detalhes da embalagem: uma caixa para um grupo
Tempo de entrega: 3-5 dias de trabalho
Termos de pagamento: L/C, T/T, Western Union, MoneyGram
Habilidade da fonte: Mil conjuntos por mês
Contato
Descrição de produto detalhada
SD Card: opcional para o armazenamento de dados saída: 4-20mA, pulso de OUTUBRO, relé
Communation: RS485 Modbus Meio: água, água do mar, água de esgoto, óleo, produtos químicos, álcool, leite, cerveja, vinho, etc.
Fonte de Alimentação: DC8~36V ou AC85~265V Sensor: Tipo Inline da tubulação
Material da tubulação: O aço, de aço inoxidável, ferro fundido, cobre, tubulação do cimento, PVC, alumínio, produto de aço Diâmetro da tubulação: DN15~6000mm
Realçar:

braçadeira portátil no medidor de fluxo

,

transdutor ultrassônico do fluxo







Flangeie e rosqueie o medidor de fluxo ultrassônico Inline da conexão/medidor de fluxo para a medida em linha





Introdução



O medidor de fluxo ultrassônico da série KUF2000 é usado geralmente na medida a longo prazo no campo. Tem três tipos de sensor para medir o fluxo da tubulação: a braçadeira no tipo, o tipo da inserção e a tubulação inline datilografam.

Tipo Inline da tubulação: Apropriado para a tubulação DN15-6000mm, tubulações DN15-32 usa o sensor inline da tubulação da forma do π, DN40 e acima do sensor inline padrão da tubulação dos usos. A escala de medição do tipo inline padrão medidor de fluxo ultrassônico é DN40mm~DN1000mm, com a classe alta da proteção de IP68, medindo a temperatura fluida de -30℃~160℃, a amplitude da pressão de 0~2.5Mpa, precisão alta dentro de ±0.5%.



Tipo da inserção: Somente dois furos da instalação são precisados na tubulação, usuário podem instalar o tipo sensores da inserção. Usando o furo que faz a ferramenta, nenhuma instalação do fluxo da parada pode ser realizada. Os sensores contactam ao líquido diretamente, a medida é estável e segura.

Braçadeira no tipo: A braçadeira dos sensores sobre à parte externa das tubulações e não vem em contato com o líquido interno. E todos os modelos podem transformar-se medidores da energia ao conectar aos sensores de temperatura. A braçadeira da série KUF2000 no medidor de fluxo ultrassônico é fácil para a instalação, nenhuma necessidade de eliminar a tubulação e a água, nenhuma perda da imprensa. Apoia o prazo em linha de medição. A vasta gama de fluxo líquido pode ser medida com o sensor apertado na tubulação.



Características

  • precisão de 1%.
  • Vasta gama para vários campos da aplicação. (DN15-DN6000)
  • Nenhuma movimentação mecânica no medidor de fluxo ultasonic, peças é danificada raramente. Manutenção livre e vida de funcionamento longa.
  • Conecte o transdutor da temperatura Pt100, possa terminar a medida do calor/energia.

Especificação



Precisão ≤1%
Escala da velocidade 0~±10m/s, medida bidirecional
Tamanho da tubulação DN15~DN6000
Temperatura -30~160℃
Tipo de líquido O único líquido pode transmitir a onda sadia. como a água, a água do mar, a água de esgoto, o óleo, os produtos químicos, o álcool, etc.
Material da tubulação O aço, de aço inoxidável, ferro fundido, cobre, PVC, alumínio, o aço de vidro, o forro etc. são permitidos
Saída do sinal

1 maneira 4-20mA output (impedância 0~1K, precisão 0,1%)

1 saída de pulso de OUTUBRO da maneira (largura de pulso 6 ~ 1000ms)

1 saída do relé da maneira

Entrada de sinal 3 a entrada da maneira 4-20mA, consegue para aquecer a medida conectando o resistor da platina PT100.
Relação RS485, apoio MODBUS
Armazenamento de dados O cartão do SD armazena regularmente os resultados pré-ajustados (opcionais)
Fonte de alimentação DC8~36V ou AC85~264V




















Tipo ultrassônico Inline do medidor de fluxo da conexão da linha da flange para a medida em linha 0

Unidade principal opcional de medidor de fluxo



Tipo ultrassônico Inline do medidor de fluxo da conexão da linha da flange para a medida em linha 1



Sensores Inline opcionais



Tipo ultrassônico Inline do medidor de fluxo da conexão da linha da flange para a medida em linha 2



1. conexão da linha do π



Nominal

Diâmetro

(DN)

Pressão

Nível

P

Comprimento

L

Conexão

Linha



Linha

Comprimento

Padrão da linha

DN15

2,5

320

G3/4

18

GB/T7307-2001

DN20

2,5

360

G1B

15

DN25

2,5

390

G1 1/4B

16

DN32

2,5

450

G1 1/4B

22,5










2. conexão da flange do π


Nominal

Diâmetro

(DN)

Pressão

Nível

P

Comprimento

L

Dimensão da flange Padrão da linha

Normal

Tamanho

D

Furo de parafuso

Centros

D1

Furo de parafuso

X quantidade

∮X n

Selagem

Superfície

Diâmetro

D2

Espessura da flange Dimensão dos parafusos
C f
DN15 2,5 320 95 65 14X4 46 14 2 M12X50 GB/T9119-2000
DN20 2,5 360 105 75 14X4 56 16 2 M12X50
DN25 2,5 390 115 85 14X4 65 16 2 M12X60
DN32 2,5 450 140 100 18X4 76 18 2 M16X60











3. Sensor Inline padrão

Tipo ultrassônico Inline do medidor de fluxo da conexão da linha da flange para a medida em linha 3

Temp opcional. sensor

Tipo ultrassônico Inline do medidor de fluxo da conexão da linha da flange para a medida em linha 4


Informação pedindo



Tipo ultrassônico Inline do medidor de fluxo da conexão da linha da flange para a medida em linha 5
