Lugar de origem: | China |
Marca: | Kacise |
Certificação: | CE / ISO / Explosion-proof |
Número do modelo: | KTF |
Quantidade de ordem mínima: | 1 |
---|---|
Preço: | Negotiable |
Detalhes da embalagem: | caixa/caixa de madeira |
Tempo de entrega: | 5~8 dias de trabalho |
Termos de pagamento: | L/C, D/A, T/T, Western Union, MoneyGram |
Habilidade da fonte: | 1000pcs |
Meio: | diesel, óleo, líquido, combustível diesel, óleo, água pura, alimento, óleo | Pressão: | 1.6MPa; 2.5MPa; 4.0MPa; 6.4M |
---|---|---|---|
A instalação: | Linha; Tubulação; Telecontrole; Inserção, flange | Uma comunicação: | RS-485 /MODBUS |
Precisão: | /1.0 1,5% % | Saída: | CERVO /4-20mA /RS485 /Pulse |
Material: | Steel/SS316L inoxidável /316 | Fonte de alimentação: | Bateria de lítio de 12-24VDC /3.6V |
Classe da proteção: | IP65 ou IP68 | ||
Realçar: | medidor de fluxo do combustível diesel,medidor de fluxo à prova de explosões |

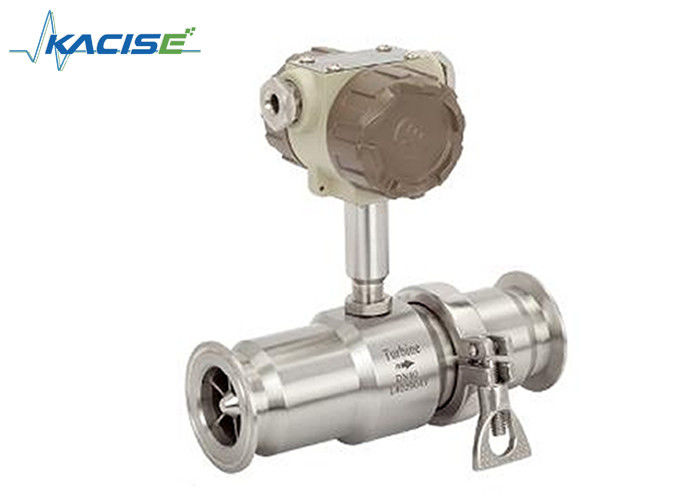

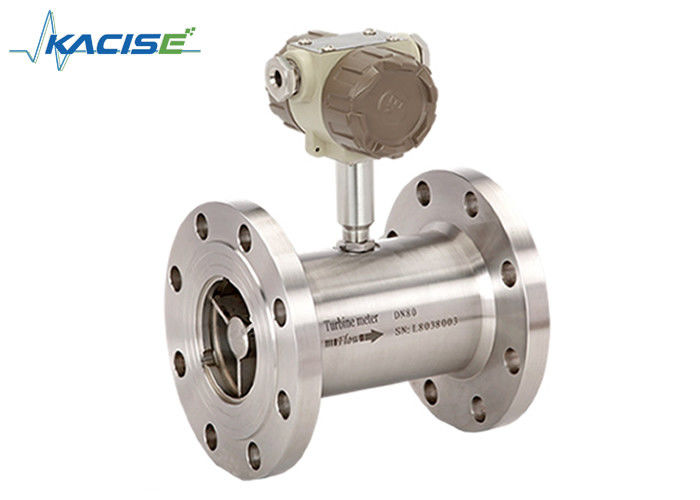

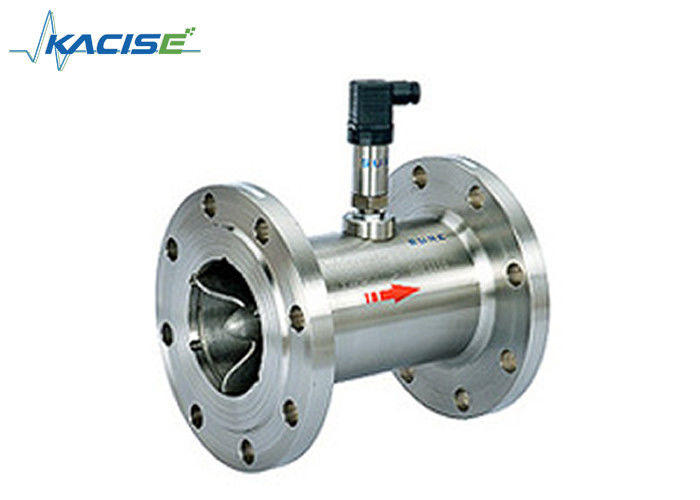

o fuelóleo diesel da Ex-prova/óleo vegetal/palma lubrificam o medidor de fluxo solvente de aço inoxidável da turbina da flange 24VDC
Descrição
O medidor de fluxo da turbina é um tipo do medidor de fluxo da velocidade com função da compensação da temperatura e da pressão. Pertence a um tipo do medidor de fluxo da velocidade. Seu princípio de trabalho é como segue: o poder do líquido de fluxo conduz a lâmina de turbina para girar, e sua velocidade de rotação é aproximadamente proporcional ao caudal do volume. O medidor de fluxo da turbina é amplamente utilizado no petróleo, indústria química, energia elétrica, rede da tubulação de gás, gás urbano e outros campos, e é amplamente utilizado no pagamento de comércio devido a sua precisão de medição alta, boa repetibilidade e estabilidade, vasta gama, resposta rápida fluir mudanças, capacidade antiparasitária forte, transmissão fácil do sinal e outras características.
O medidor de fluxo da turbina de KXTUF é um novo tipo de instrumento inteligente baseado no desenvolvimento de tecnologia do microcomputador da único-microplaqueta do sensor de fluxo da turbina e integração da tela de exposição, com confiança alta, elevada precisão, antiparasitária, proteção de relâmpago, baixas vantagens custadas, é amplamente utilizado medir o caudal do líquido fechado do encanamento, feito do material 1Cr18Ni9Ti, resistência de corrosão, nenhumas outras impurezas, pode realizar o controle quantitativo, alarme excessivo e outras funções, são um medidor de fluxo ideal. Os objetos da medida são petróleo, líquido orgânico, gás de petróleo liquefeito, gás natural, gás, líquido da baixa temperatura.
Características
Precisão alta do ☆, geralmente até ±1%R, ±0.5%R, precisão alta até 0.2%R
repetibilidade do ☆Good, repetibilidade a curto prazo até 0,05% ~ 0,2%, no pagamento de comércio são a escolha preferida do medidor de fluxo.
Saída do ☆ do sinal da frequência do pulso, apropriada para o totalizer e a conexão com o PC; nenhuns deslocamento zero e interferência forte resistem
O ☆ que o sinal de alta frequência (3~4KHz) pode ser obtido, a definição do sinal é forte.
Vasta gama do ☆, meio e grande diâmetro até o 1:20, calibre pequeno 1: 10.
Estrutura compacta do ☆ & manutenção conveniente
Especificações
Paremeter | Valor | Unidade | |
Diâmetro |
Linha | 4, 6, 10, 15, 20, 25, 32, 40 | milímetro |
Flange (braçadeira) | 15, 20, 25, 32, 40, 50, 65, 80, 100, 125.150, 200 | milímetro | |
Precisão | ±1, ±0.5, ±0.2 (personalizados) | %R | |
Relação da escala | 1:10, 1:15, 1:20 | ||
Material do sensor | 304, 316 (L) etc. de aço inoxidável. | ||
Funcionamento ambiente |
Temp médio. | -20~120 | °C |
Temp ambiental | -10~55 | °C | |
Humidade relativa | 5%~90% | ||
Pressão atmosférica | 86~106 | KPa | |
Saída do sinal |
Sensor: sinal da frequência do pulso, baixo level≤0.8V elétrico, ≥8V de nível elevado Transmissor: dois fio, sinal atual da C.C. de 4-20 miliampère |
||
Relação do Comm | RS485 | ||
Fonte de alimentação
|
Sensor: C.C. de +12V, C.C. de +24V (opcional) Transmissor: C.C. de +24V Tipo local da indicação: pilha incorporado do lítio 3V ou +24VDC externo |
|
|
Fio da transmissão do sinal | STVPV3×0.3 (3 fio), 2×0.3 (fio 2) |
|
|
Distância de transmissão | Não mais de 1000 | m | |
Linha relação do sinal |
Tipo básico: Conector de Hausman ou fio de 3 núcleos; Tipo à prova de explosões: M20 × 1,5 (f) |
||
categoria da Explosivo-prova |
Tipo básico: prova da não-explosão; tipo à prova de explosões: ExdIIBT6 |
||
Nível da proteção | IP65 |
Informação pedindo
Modelo | Observações | |||||||
KTF | ||||||||
DN | 4 | 4 milímetros | ||||||
6 | 6 milímetros | |||||||
10 | 10 milímetros | |||||||
15 | 15 milímetros | |||||||
20 |
|
20 milímetros | ||||||
25 | 25 milímetros | |||||||
32 | 32 milímetros | |||||||
40 | 40 milímetros | |||||||
50 | 50 milímetros | |||||||
65 | 65 milímetros | |||||||
80 | 80 milímetros | |||||||
100 | 100 milímetros | |||||||
125 | 125 milímetros | |||||||
150 | 150 milímetros | |||||||
200 | 200 milímetros | |||||||
Tipo | N | Tipo do sensor: +12V ou 24V poder, sinal de pulso do sistema do fio da saída 3 | ||||||
Tipo do transmissor: poder de +24V, fio 4-20 miliampère da saída 2 | ||||||||
B | Tipo esperto: pilha do lítio, indicador local, sem saída do sinal | |||||||
C | Tipo esperto: poder de +24V, indicador local, 2 saída do fio 4-20mA/pulse | |||||||
C1 | Tipo esperto: poder de +24V, indicador local, uma comunicação RS485 | |||||||
protocolo | ||||||||
C2 | Tipo esperto: poder de +24V, indicador local, protocolo do CERVO | |||||||
Precisão | 05 |
|
0,5 | |||||
10 | 1,0 | |||||||
02 | 0,2 (encomenda especial, prazo de entrega longo) | |||||||
Escala | W | Escala de medição prolongada | ||||||
S | Escala de medição padrão | |||||||
Material do corpo | S | 304 SS | ||||||
L | 316 (L) SS | |||||||
À prova de explosões | N | Não à prova de explosões | ||||||
E | À prova de explosões, ExdIIBT6 | |||||||
Avaliação da pressão | N | Normal | ||||||
H (x) |
Alta pressão |
Aplicação
