Lugar de origem: | China |
Marca: | KACISE |
Certificação: | CE |
Número do modelo: | KUS3000-M30 |
Quantidade de ordem mínima: | 0-100 |
---|---|
Preço: | Negotiable |
Detalhes da embalagem: | Caixa com bolha |
Tempo de entrega: | 3-5 dias de trabalho |
Termos de pagamento: | L/C, T/T, Western Union, MoneyGram |
Habilidade da fonte: | 1000 partes pelo mês |
Alcance: | 3000mm | Zona cega: | 150mm |
---|---|---|---|
Categoria da proteção: | IP65 (IP67 selecionável) | Material: | Plástico ou Metal |
Fonte de alimentação: | C.C. DE 10… 30 V | Saída: | 4-20mA/0-10V |
Realçar: | sensor nivelado fluido ultrassônico,Transmissor nivelado ultra-sônico |

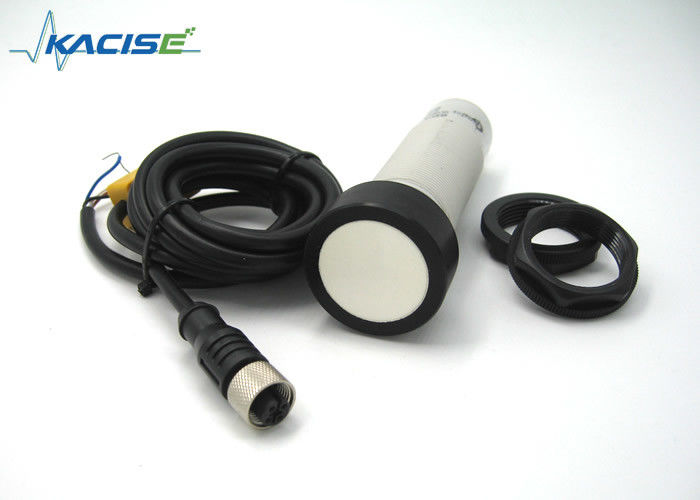

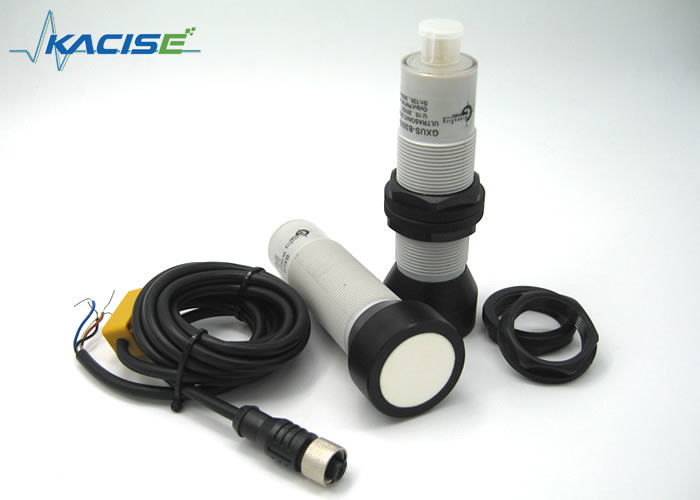

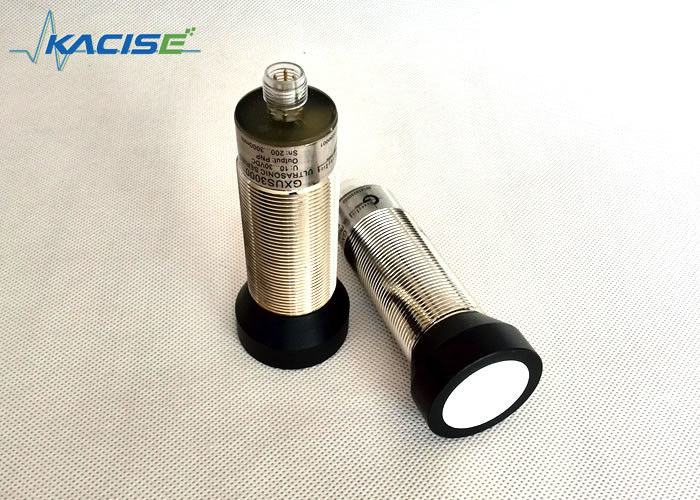

sensor 4-20mA/0-10V ultrassônico de pequeno diâmetro da escala de 3m para a automatização industrial
Características
Não-contato
Teachable
Janela de medição ajustável
Área inusável pequena
Introdução
A medida ultrassônica do sensor é uma confiança e um método proeminente da medida da versatilidade. Pode realizar para resolver os projetos os mais complexos que incluem a detecção do objeto ou a medida nivelada, porque sua maneira de medição trabalha confiantemente sob quase todas as circunstâncias.
Appliactions
Medição do nível
Engenharia mecânica
Transporte de materiais
Indústria alimentar
Woodworking e mobília
Agricultura
Construção
Fatura de papel
Dimensões
Parâmetros
Especificações gerais
M18 | |
Detectando a escala | 100… 1000 milímetros |
Escala de ajuste | 100….1000mm |
Área inusável | 0… 100 milímetros |
Placa padrão do alvo | 100 milímetros x 100 milímetros |
Frequência do transdutor | approx.220 quilohertz |
Atraso da resposta | Senhora aproximadamente 10 |
M30-type1 | |
Detectando a escala | 200… 2000 milímetros |
Escala de ajuste | 200….2000mm |
Área inusável | 0… 200 milímetros |
Placa padrão do alvo | 100 milímetros x 100 milímetros |
Frequência do transdutor | approx.150 quilohertz |
Atraso da resposta | Senhora aproximadamente 10 |
M30-type2 | |
Detectando a escala | 300… 3500 milímetros |
Escala de ajuste | 300….3500mm |
Área inusável | 0… 150 milímetros |
Placa padrão do alvo | 100 milímetros x 100 milímetros |
Frequência do transdutor | approx.70 quilohertz |
Atraso da resposta | Senhora aproximadamente 20 |
M30-type3 | |
Detectando a escala | 400… 6500 milímetros |
Escala de ajuste | 400….6500mm |
Área inusável | 0… 300 milímetros |
Placa padrão do alvo | 100 milímetros x 100 milímetros |
Frequência do transdutor | approx.50 quilohertz |
Atraso da resposta | Senhora aproximadamente 40 |
Indicadores/meios de funcionamento
Azul do diodo emissor de luz | Poder sobre |
Diodo emissor de luz amarelo | contínuo: objeto na escala da avaliação |
piscamento: função do programa, objeto detectado | |
Diodo emissor de luz vermelho | contínuo: Erro |
piscamento: função do programa, nenhum objeto detectado |
Especificações elétricas
Tensão de funcionamento UB | C.C. de 10… 30 V, ondinha 10% SS |
fonte da Nenhum-carga atual mim0 | ≤ 50 miliampères |
Saída
Tipo da saída | 1 saída análoga 0-10V ou 4… 20mA. |
Definição | Avaliação escala] [do milímetro/4000, mas ≥0.35mm |
Desvio da curva característica | ≤0.2% do valor completo |
Precisão de repetição | ± 0.1% do valor completo |
Impedância da carga | >ohm 1k |
Influência da temperatura | ≤ 2% do valor completo |
Circunstâncias ambientais
Temperatura ambiental | -25… °C 70 |
Temperatura de armazenamento | -40… °C 85 |
Especificações mecânicas
Tipo de conexão | Conector M12 x 1 do dispositivo, pino 4 |
Categoria da proteção | IP65 (IP67 selecionável) |
Material | Alojamento: de bronze ou plástico folheado a níquel |
Exposições de diodo emissor de luz
Exposições na dependência no modo de funcionamento | Diodo emissor de luz vermelho | Diodo emissor de luz amarelo |
Limite da avaliação do SEMINÁRIO DE ESTUDANTES Objeto detectado Nenhum objeto detectou Objete incerto (o SEMINÁRIO DE ESTUDANTES inválido) |
fora flashes em |
flashes fora fora |
Modo normal (escala da avaliação) | fora | em |
Falha | em | estado precedente |
Condições da instalação
Se o sensor é instalado na queda da temperatura do ambiente abaixo de 0℃, deve fazer bem nas medidas de defesa. Em caso da montagem direta do sensor em um furo direto usando as porcas de aço, tem que ser fixado no meio da linha de abrigo.
Descrição da função do sensor
Grupo e para ajustar o ponto de comutação e o intervalo avançado dos produtos da saída de comutação e da saída análoga
A comutação e a saída análoga podem ser ajustadas usando a extremidade de ajustamento, especificamente, lá são oito modos de trabalho que podem ser ajustados.
Cada um destes ajustes é dividido nas seguintes etapas:
Na primeira etapa, o usuário seleciona uma distância do auto-grupo ou põe o sensor no estado da onda-perda.
Em segundo, conecte o terminal da calibração à fonte de alimentação ou à terra, e mantenha a conexão até os piscamentos claros amarelos (ou os piscamentos claros vermelhos se o estado é perdido).
Na terceira etapa, o usuário seleciona a segunda distância do auto-grupo ou permite que o sensor incorpore o estado da perda da onda.
Na quarta etapa, conecte o terminal da calibração à fonte da terra ou da alimentação (estado diferente da segunda etapa), e mantenha a conexão até os piscamentos claros amarelos (ou os piscamentos claros vermelhos no caso da perda da onda).
Há 8 modos de saída de comutação
1. Modo normalmente aberto da janela (produtos da saída análoga para o modo de trabalho linear positivo ou o modo da medida da distância).
2. Modo normalmente fechado da janela (o produto da saída análoga é modo de operação linear negativo ou modo nivelado líquido da medida).
3. Único ponto normalmente no modo.
4. modo normalmente fechado do Único-ponto.
5. Modo normalmente aberto do intervalo do único ponto com grande laço de histerese.
6. modo normalmente fechado do intervalo do Único-ponto com grande laço de histerese.
7. Se o modo normalmente aberto está detectado.
8. Se o modo normalmente fechado está detectado.
Sobre produtos do modelo da saída RS485. Descrição de
Há o modo três de operação,
1: O modo automático da medida, o sensor mede continuamente o nível líquido e a distância, e o usuário lê os resultados da medida através da relação 485 a qualquer hora.
2: O usuário não inicia uma comunicação 485, o sensor ativamente iniciará uma medida e relatará o resultado.
3: O modo de sono, o produto entra no modo de sono, o usuário acorda primeiramente o sensor através da relação 485, e então inicia uma medida e obtém os resultados antes dos sonos do sensor outra vez.
