O manual do sistema de medição do nível líquido de GXPS609A em GPRS comunica o modo

O manual do sistema de medição do nível líquido de GXPS609A em GPRS comunica o modo





1.System resumem



“O sistema de medição líquido da altura em GPRS comunica o modo” inclui “a altura líquida que mede o equipamento terminal em GPRS comunica o modo”, do “o software da gestão servidor” e da “a linha configuração”. É usado cronometrando a medida do valor líquido da altura, o valor da temperatura, os dados da longitude e da latitude, a data e a informação do tempo e mostra este o valor do “no software da gestão servidor”.

Observação 1: “O sistema de medição líquido da altura em GPRS comunica o “sistema” do modo” para breve como seguinte descrição.

Observação 2: “A altura líquida que mede o equipamento terminal em GPRS comunica o “terminal” do modo” para breve como seguinte descrição.

Observação 3: Do “software” do software” da gestão o “servidor para breve como seguinte descrição.

Observação 4: Da “a linha” para breve “linha” configuração como seguinte descrição.

O “terminal” é usado cronometrando a medida do valor líquido da altura e o valor da temperatura, e transmite estes valor de medição ao “software” em GPRS comunica o modo, o usuário pode usar o “software” para ver o valor líquido da altura e para controlar este o “terminal”.

O “software” é somente um software do programa demonstrativo para oferecer o usuário, sua função é muito simples, e não é ter uma função poderosa para tomar a muitos o “terminal” que corre ao mesmo tempo. Se a necessidade de usuário um grande sistema “software” com função poderosa, contacta por favor a tecnologia Co. do Optronics de Xi'an Kacise, Ltd.

A “linha” é usada somente para configura o “terminal” pelo usuário, é conecta entre o “terminal” e a porta de série RS232 do computador.



2."” desenho terminal da estrutura

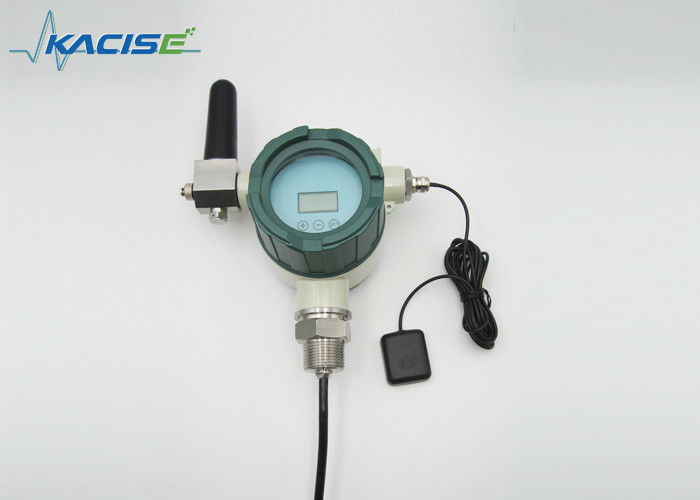

(GPRS) desenho terminal da estrutura GXPS609: como a imagem uma

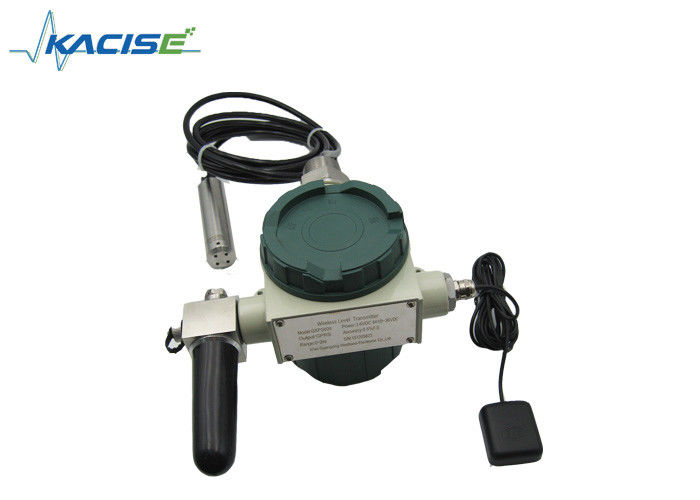

A parte traseira (GPRS) do terminal GXPS609: como a imagem dois



uso da fonte do padrão 3.Technology e da alimentação



Medida da escala	diesel de 0~3m.
Medida da precisão	0.5%F.S.
Maneira da fonte de alimentação	bateria 3.6VDC e 10VDC~35VDC fonte da alimentação externa.
Defenda a categoria	IP65
Trabalhe a temperatura	-25℃~85℃.
Temperatura de armazenamento	-25℃~85℃.
Frequência de uma comunicação	GSM/GPRS 850/900/1800/1900MHz.
Tipo de relação	NPT1.
Tempo de trabalho do sincronismo	minuto 3 ~ minuto 1000 (pode se ajustar).
Adicione a função	LCD, chave-imprensa, GPS.
Limite de tempo “terminal” do uso da bateria	por exemplo, a bateria do número um do uso “ER34615M”, sua capacidade é 14.5AH, a frequência do trabalho do “sistema” é trabalho uma vez pela hora: (GPS) o terminal GXPS609 pode trabalhar aproximadamente 120 dias.
Modelo da bateria seleto	recomende a bateria “ER34615M” do número um do uso. Se o usuário quer a bateria seleta pelo auto, por favor de acordo com o padrão da bateria como seguindo. tensão da bateria: 3.0VDC~3.6VDC; máximo continue a corrente de saída: mais do que 0.5A; capacidade da corrente de saída do pulso: mais do que 1A.
O uso da fonte de alimentação ilumina	o “terminal” pode usar a bateria ou a fonte da alimentação externa. Veja o desenho terminal da estrutura, a posição da fonte da alimentação externa “na relação elétrica externo”, na relação, “1" é ânodo, “2" é cátodo.



4." uso do sistema” iluminam



Quando você usa a donzela do “sistema”, configurar por favor o uso “terminal” o “software” primeiramente, e então você pode usar o “sistema” termina.



4,1" instalação do software”



Cópia do ⑴ o arquivo de “GPRS_Server_Setup” no CD ao cálculo.

O ⑵ faz duplo clique a “instalação” e o “GPRS_Server_Setup” por sua vez.

Restaure por favor o computador quando instalação completa.



4,2" terminal” configuram



O ⑴ abre a tampa traseira do “terminal”, fixa a bateria, e abre o “interruptor de alimentação” a "ON".

A posse do ⑵ o porto verde da “linha” inserção da “soquete configuração”, e um outro porto conectam à porta de série RS232 do computador.

(3) fazer duplo clique “LLMServer.exe” para abrir o “software”: como a imagem três



Imagem três

Imagem quatro

Se aparece a caixa de diálogo como a imagem quatro, clique por favor “determinam” ou “APROVADO”.



(4) clique “” o botão, abrem de “a informação GPRS configuram” a caixa de diálogo, selecionam o número de porta de série, a taxa de transmissão é 9600, e clique “porta de série aberta” para abrir a porta de série: como a imagem cinco



Imagem cinco

O ⑸ espera por favor a iniciação do “terminal”, este processo é o minuto aproximadamente cinco. Após cinco minuto, configuração da imprensa a “fecha” no “terminal”, e então de “a informação GPRS configura” caixa de diálogo pode mostrar mensagem de uma mensagem a “: O terminal é conectado!”. O usuário pode configurar o “terminal” neste tempo: como a imagem seis.





Imagem seis

⑹ do “IP servidor”: Deve preencher, preenche por favor “o IP address da rede pública” do servidor, “o IP address da rede pública” é original no global.

De “número porto”: Deve preencher, enchem por favor dentro o número de porto de servidor pelo router atribuem.

“Número móvel”: Preencha o número de celular, este número pode receber a mensagem curto do alarme quando a desconexão de GPRS. Se a necessidade de usuário esta função, preenche por favor. Esta função pode abrir ou fechar o uso o “software”.

O botão da configuração economias” do clique do ⑺ das “a salvar “terminal”, e você podem clicar “leram no botão da configuração” para ler este a configuração. Se é errado quando você lê para fora, configurar por favor outra vez; se é direito, desconecte por favor a “linha”, o “interruptor de alimentação próximo” a "OFF", e cubra a tampa traseira do “terminal”.

O processo da configuração do ⑻ está completo nesta hora, de acordo com a descrição de fazer por favor como segue o normal do trabalho do “sistema”.

A descrição e o uso de processo do trabalho do “sistema” iluminam.



4,3 .1" descrição de processo do trabalho do sistema”:



⑴ aberto e corredor o “software” no servidor no início.

O ⑵ abre a fonte de alimentação do “terminal”, e o trabalho “terminal” do começo.

O ⑶ o “terminal” verificará o tempo com o “software” após a partida “terminal” da restauração. O “software” enviará a data e a hora atuais ao “terminal”, o “terminal” ganhará os dados e o tempo, e atualiza os dados e o tempo sós.

O ⑷ que o “terminal” enviará a medida atual da informação ao “software” quando o trabalho do tempo da verificação está completo, a medida da informação inclui: O endereço “terminal”, o valor líquido da pressão presentemente, o modo running “terminal”, a capacidade da bateria, a latitude, a longitude, a data atual e a hora e vão sobre. Esta medida da informação mostrará na relação principal do “software”.

O usuário do ⑸ deve configurar “terminal” pelo auto no modo configurar (ajuste o modo), e clica então “entra o botão no modo do trabalho” deixou o “terminal” no modo do trabalho.

O ⑹ o “terminal” pode auto salvar a medida da informação quando o “software” é desconexão, e enviar ao alarme a mensagem curto ao número de celular ao mesmo tempo. O a maioria salvar a medida de número de informação são o artigo 5000, quando o “terminal” é conecta ao “software” outra vez, o “terminal” pode auto enviar a estes a medida salvar da informação ao “software” (envie a frequência: 5 segundos para enviar uma medida da informação), e salvar no base de dados quando o “software” receber esta medida da informação. A relação principal do “software” é somente mostra a medida a mais atrasada da informação.

Índice de mensagem curto do alarme do ⑺: “Alarme, desconexão de GPRS! O valor atual da pressão é: *** KPa”.

⑻ porque o modo running do sistema especial, nós não recomendamos o usuário usar das “medida da informação economias a função” com muitos tempos, consequentemente recomeça por favor o sistema conecta quando você recebe a mensagem curto do alarme ou encontra a desconexão da relação do sistema.



4.3.2" uso do sistema” iluminam



(1) Setup o “software” no servidor, e fazem duplo clique o ícone do software para abrir o “software”: como a imagem três.

                                                               Imagem sete

(2) relação principal do “software”: como a imagem oito

Imagem oito

o botão do clique (de 3  ) ou do “o botão do ajuste parâmetro” do clique sob o menu do “ajuste”, a caixa de diálogo do “ajuste” são mostra. Esta caixa de diálogo é usada para configura o “software”: como a imagem cinco



Do “ajuste do porto de rede servidor”: preencha o IP address do computador de servidor local, e o número de porto de servidor pelo router atribui.

De uma “ajuste do tempo de falha comunicação”: O tempo “terminal” das conectar-horas extras configura. Se o “software” não recebe a medida da informação durante este tempo, a coluna principal do “estado” da tabela da relação mostrará a palavra vermelha “desconexão”, esta informação indica que linha de GPRS talvez já desligam, satisfazem verificam o servidor e o “terminal”, e o resumo conecta o mais cedo possível. Esta vez configura deve mais do que do “o intervalo de tempo do trabalho sincronismo”, nós recomenda o usuário configura esta vez três vezes do que do “o intervalo de tempo do trabalho sincronismo”.

Da “escala cubeta ajustada”: configurar a altura da coluna na relação principal no direito, simule a altura líquida no ambiente real.

“Alarme a função ajustada”: a função do alarme configura, ajusta o alarme líquido da altura valor de limite superior e de limite inferior.

“LanguageSet”: A língua do “software” escolhe, opta pelo inglês

O botão da pergunta  do botão do clique do ⑷ ou dos “dados” do clique sob o menu da “busca”, dos “a caixa de diálogo da pergunta dados” é mostra: como a imagem dez





Do “identificação terminal”: o endereço que “terminal” seleto você quer inquire, ou seleciona “tudo” ao inquérito todo o “terminal”.

Da “tempo pergunta”: selecione a seção que do tempo você quer inquire.

Botão do “inquérito”: Inquira o botão de comando.

Botão da “exportação”: como de “a exportação do formato EXCEL” todos os dados de inquirem.

Botão da “supressão”: suprima de todos os dados que você inquiriu.

A inserção do ⑸ o cartão de SIM com saque de GPRS, abre a fonte de alimentação “terminal”.

O ⑹ este “terminal” usará o melhor possível dois minutos para o sinal de GPS da busca, e envia então toda a medida da informação ao “software”, assim que necessidade de usuário esperar aproximadamente três minutos para considerar estes medir pela primeira vez a informação no “software”.

O ⑺ quando o “software” recebe a medida da informação pela primeira vez, a necessidade de usuário configurar o “terminal”, e deixaram o “terminal” do “no modo trabalho”. Fazer duplo clique a fileira “da caixa de diálogo do ajuste terminal” da mostra medida “terminal” da informação, é mostra: como a imagem onze

Imagem onze

O ⑼ “a caixa de diálogo do ajuste terminal” pode mostrar a informação baixa de cada “terminal” na tabela, e o usuário pode configurar o “terminal” na relação.

A tabela de acima na mostra da relação a informação baixa de cada “terminal”, esta informação salvar no base de dados do servidor, usuário pode clicar o botão da “supressão” para suprimir da informação no base de dados do servidor.

“Etiqueta da configuração de trabalho do parâmetro”:

“Nome terminal”: quando o “terminal novo” está vindo, o usuário se chamado um nome definido pelo utilizador para o “terminal novo” e para preencher aqui, a seguir clica “ajustou” o botão.

“Densidade líquida”: preencha a densidade líquida do medido. Por exemplo, a densidade do diesel é 0,84, preenche por favor 0,84, e clica “ajustou” o botão.

Quando “o nome terminal” e “a densidade líquida” estão completos enchido, o usuário deve clicar o botão “terminal” novo para adicionar o “terminal novo” no base de dados do servidor.

“Alarme superior” e “alarme mais baixo”: Ajuste o valor líquido do alarme da altura.

Da “etiqueta da configuração do parâmetro expansão”: como a imagem doze

Imagem doze

Do “identificação terminal”: configurar o endereço “terminal” novo. O endereço “terminal” é já configura completo na fábrica, nós propomos que o usuário por favor não configure outra vez.

De “função SMS”: abra ou próximo envie a função curto da mensagem, e o clique “ajustou” o botão.

De “intervalo tempo”: configurar o intervalo de tempo do trabalho do sincronismo do “terminal”, e o clique “ajustou” o botão. Configurar por favor de “o intervalo tempo” mais de 5 minutos.

O ⑽ todos os parâmetros é configura completo, clica por favor “entra o botão no modo do trabalho”, deixou o trabalho “terminal” do “no modo trabalho”.

Do “no modo trabalho”, quando o “terminal” está enviando à medida da informação, o painel LCD pode mostrar a unidade do valor da pressão e de pressão. Quando “envie o processo” sobre, o “terminal” será fonte de alimentação cortada e começar o sono, até o seguinte waken. Quando o “terminal” começa o sono, por favor não faça qualquer coisa.

O ⑾ se o usuário quer altera configura outra vez, clica por favor “entra o botão no modo ajustado” e espera o “terminal” waken em seguida, e retira do “o modo trabalho” no “ajustou o modo”. Em “ajuste o modo”, usuário pode configurar o “terminal”.

quadro da “mensagem” do ⑿ no fundo “da relação do ajuste terminal”: toda a mensagem de opera esta “relação do ajuste terminal” mostrará aqui, o usuário pode saber que o funcionamento é se suceda ou a falha considera aqui.

O ⒀ na relação principal do “software”, clica a fileira da medida mostrada da informação, a coluna simulará a mostra a altura líquida, a carta mostrará o gráfico líquido do valor da altura.

O ⒁ na relação principal do “software”, clique “sobre nós” botão sob “sobre” o menu, “sobre nós” caixa de diálogo é mostra. Esta caixa de diálogo é mostra a informação da TECNOLOGIA CO. do OPTRONICS de XIAN KACISE, LTD.



5.Key-press operam-se

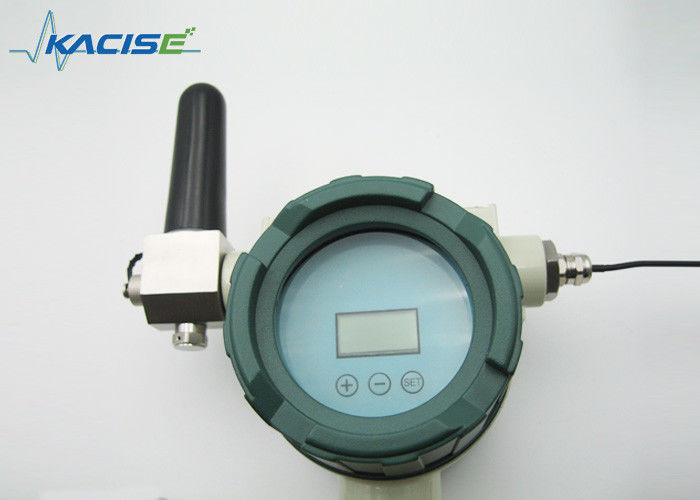

O “terminais” tomam três chave-imprensas, “(+)”, “(-)”, “(AJUSTE)”. O usuário pode usar estas chave-imprensas quando o “terminal” que corre em “ajustou o modo” e não envia nenhuns dados neste momento.

Opere etapas: o menu da chave-imprensa inclui “COMO” e “SL”.

“COMO”: configurar o endereço “terminal”.

“SL”: configurar o intervalo de tempo “terminal” do trabalho do sincronismo.

A imprensa longa do ⑴ “(AJUSTE)”, mostra do LCD “COMO”, o “terminal” no menu da chave-imprensa opera o modo.

Imprensa curto do ⑵ “(+)”, opção do menu da chave-imprensa do interruptor “COMO” e “SL”.

Imprensa longa do ⑶ “(-)” no “COMO” o menu, você pode retirar a relação da mostra do menu da chave-imprensa, e na relação do valor da pressão da mostra.

Imprensa curto do ⑷ “(AJUSTE)” no “COMO” o menu, você pode na relação “terminal” do endereço configurar, escala de endereço “0~253". pressione “(+)”, endereço adicionam “1"; pressione “(-)”, a diminuição “1" do endereço; pressione “(AJUSTE)”, salvar o endereço e retorne. Se você não quer configurar o endereço “terminal”, imprensa longa “(-)” para retornar.

Imprensa curto do ⑸ “(AJUSTE)” no menu do “SL”, você pode na relação “terminal” do intervalo de tempo do trabalho do sincronismo configurar, escala do intervalo de tempo “que 0 seconds~60000 secundam”. pressione “(+)”, intervalo de tempo adicionam “1second”; pressione “(-)”, comute o segmento da mostra do número do LCD; pressione “(AJUSTE)”, salvar o intervalo de tempo e retorne. Se você não quer configurar, imprensa longa “(-)” para retornar



6.Maintenance iluminam



O ⑴ introduz por favor um cartão de SIM com saque de GPRS antes de usar o “terminal”. O cartão de SIM deve concordar 800MHz, 850MHz, 1800MHz, 1900MHz.

O ⑵ segura que uso que a bateria recomenda. Se a mostra do “software” a falta “terminal” da capacidade da bateria, substitui por favor a bateria nova.

O ⑶ se a desconexão de uma comunicação entre o “software” e o “terminal”, verifica por favor o servidor, “software”, “terminal”, bateria, e cartão de SIM é se normal ou falha.

O ⑷ evita a antena “terminal” perto do metal e do objeto magnético forte.

O ⑸ se a falha do trabalho do “sistema”, e você não resolvem a falha, contacta por favor Xi'an Kacise. Nós não permitimos o usuário tomamos para baixo e reparamos o “terminal” para o senhor mesmo.
