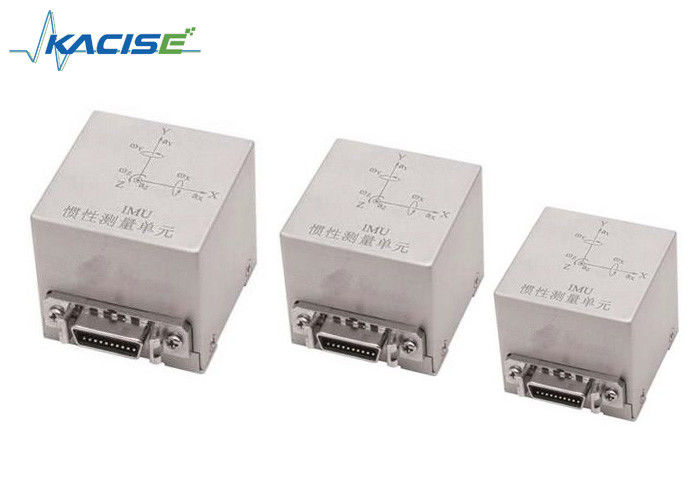

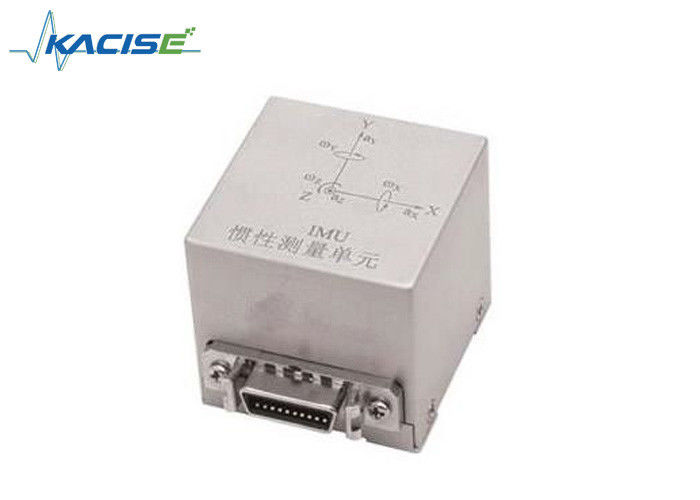

Unidade de medida com inércia do sensor pequeno do inclinômetro do tamanho para a instrumentação do veículo

Unidade de medida com inércia do sensor pequeno do inclinômetro do tamanho para a instrumentação do veículo

  • Unidade de medida com inércia do sensor pequeno do inclinômetro do tamanho para a instrumentação do veículo
  • Unidade de medida com inércia do sensor pequeno do inclinômetro do tamanho para a instrumentação do veículo
Unidade de medida com inércia do sensor pequeno do inclinômetro do tamanho para a instrumentação do veículo
Detalhes do produto:
Lugar de origem: Shaanxi, China (continente)
Marca: KACISE
Número do modelo: K-IMU-004
Condições de Pagamento e Envio:
Quantidade de ordem mínima: 1 Piece / Pieces
Preço: Negotiable
Detalhes da embalagem: pedidos da caixa ou dos clientes disponíveis
Tempo de entrega: 5 dias de trabalho após o pagamento
Termos de pagamento: L/C, D/A, D/P, Western Union, MoneyGram
Habilidade da fonte: 1000 partes/partes pela semana negociável
Contato
Descrição de produto detalhada
Tensão de entrada: 9~36 VDC Corrente de entrada: ≤ 100 miliampères
Modo de saída: RS-422 Taxa de baud: 115200BPS
Taxa de dados da saída: 200Hz Formato de dados da saída: complemento twos de 16 bits
Realçar:

inclinômetro e sensores da inclinação

,

sensor da medida da inclinação

Em tamanho unidade de medida com inércia pequena para a instrumentação do veículo

Características



K-IMU-004 é um seis-grau de unidade de medida com inércia da liberdade, que possa medir a taxa angular e a aceleração linear do sistema coordenado do vetor.

sensores “de circuito integrado” do ☆

Estojo compacto do ☆, pequeno em tamanho

Confiança alta do ☆, tempo de funcionamento longo

Peso leve do ☆

Baixo custo do ☆

O ☆ jejua partida

Largura de banda larga do ☆

Sensor de temperatura incorporado do ☆


Aplicação



Instrumentação do veículo; robótica; sistemas de referência da atitude; controle de voo dos aviões; orientação e controle do míssil; sistema de controlo da indústria; navegação que ajuda a GPS; estabilização da plataforma; controle dinâmico marinho; instrumento da mineração; grande maquinaria agrícola, medida & controle de objetos moventes do espaço; seguimento do trem e dos recipientes.



Introdução



A unidade de medida K-IMU-004 com inércia é uns seis graus “de circuito integrado” de sistema de detecção com inércia da liberdade baseado na tecnologia de MEMS. Com precisão alta, pode medir a taxa angular e a aceleração linear em três machados de um sistema de coordenadas com inércia. Os sensores de temperatura com elevada precisão são construídos dentro; assim a tensão que corresponde com a mudança da temperatura pode ser indicada. Além disso, a função de auto-teste está disponível para cada um dos seis graus de liberdade. Além disso, a confiança e bom altos selando a capacidade podem ser assegurado devido à boa tecnologia do pacote.


Especificação de S



Especs.   taxa angular aceleração
Tensão de entrada   +5±0.25 VDC
Corrente de entrada         30mA
① padrão da escala ±100°/s       ±10g
Saída completa       0 a 5VDC
Tensão diagonal     2.5±0.1VDC
Não-linearidades ≤0.5%F.S.   ≤0.2%F.S.
② da definição ≤0.06°/s     0.002g
Tempo Start-up         <35ms>
③ da largura de banda         40Hz
Confiança   MTBF 100.000 horas
Temperatura de funcionamento -40°C a +85°C
Temperatura de armazenamento -55°C a +100°C
Choque

Un-posto para

0.5ms





1000g

  Posto para 0.5ms         500g
Peso           90grams
Dimensões 38 × 36mm do × 38 3





Definição de cada terminal



Terminal 2 4 5 6 7 8 9 10 11

Definição





+5V



ωYST2



ωZOUT



ωZST2



ωZST1



ωXST2



ωXOUT



ωXST1



αYOUT





Terminal 12 13 14 15 16 17 18 19 20

Definição



Terra



αXOUT



αXYST



ωYST1



ωYOUT



αZST



αZOUT

Terra

do escudo



Notas:

A escala selecionável do ① da taxa angular é: ±75°/s, ±100°/s, ±150°/s, ±200°/s, ±250°/s, ±300°/s,

±350°/s, ±400°/s, ±450°/s, ±500°/s, ±550°/s, ±600°/s, ±900°/s, ±1400°/s, ±2600°/s e

±5500°/s; os seguintes tipos estão sob tornar-se: ±5°/s, ±10°/s, ±20°/s, ±30°/s, ±40°/s, ±50°/s,

±60°/s e acima da escala selecionável de ±5500°/s. da aceleração linear é ±2g, ±10g ou ±50g para a X-linha central e a Y-linha central, quando para a Z-linha central: ±5g, ±50g ou ±100g.

A escala diferente dos giroscópios, definições da medida do ② é diferente. Os detalhes podem ser considerados

no relatório de teste de IMU selecionado.

O ③ para sensores da taxa angular, uma largura de banda menor do que 500Hz é selecionável para costumers. Para

o acelerômetro linear, uma largura de banda de 5 quilohertz menores é selecionável para a X-linha central e a Y-linha central; quando para a Z-linha central, uma largura de banda de 12 quilohertz menores for selecionável.

o ω do ④ significa a taxa angular; o α significa a aceleração; X, Y, machados do meio três de Z de um sistema coordenado;

Significa PARA FORA a saída; Porto de entrada 1 & 2 dos meios ST1 e ST2 respectivamente para o self-test de sensores da taxa angular; O ST significa o porto de entrada para o self-test do acelerômetro.



Estrutura



Unidade de medida com inércia do sensor pequeno do inclinômetro do tamanho para a instrumentação do veículo 0
