Lugar de origem: | China |
Marca: | Kacise |
Certificação: | CE / ISO / Explosion-proof |
Número do modelo: | KUHM2100 |
Quantidade de ordem mínima: | 1 |
---|---|
Preço: | Negotiable |
Detalhes da embalagem: | caixa/caixa de madeira |
Tempo de entrega: | 5~8 dias de trabalho |
Termos de pagamento: | L/C, D/A, T/T, Western Union, MoneyGram |
Habilidade da fonte: | 1000pcs |
DN (milímetro): | DN15~DN300 | Pressão: | 1.6Mpa |
---|---|---|---|
Conexão: | DN15~DN40 conexão rosqueado/da flange DN50~DN300 | Comunicação: | RS-485/MBUS/Lora433MHZor 868MHZ/GPRS |
Precisão: | classe 2 | Proteção: | IP67/IP68 |
Instalação: | O defeito é afluência, porque necessidade do fluxo do retorno indicar ao pedir | Fonte de Alimentação: | Bateria de lítio do poder superior |
Temp. Sensor: | padrão de 1.5m um pares PT1000 da temperatura Senso | ||
Realçar: | medidor ultrassônico do BTU,medidor de água do ônibus de m |

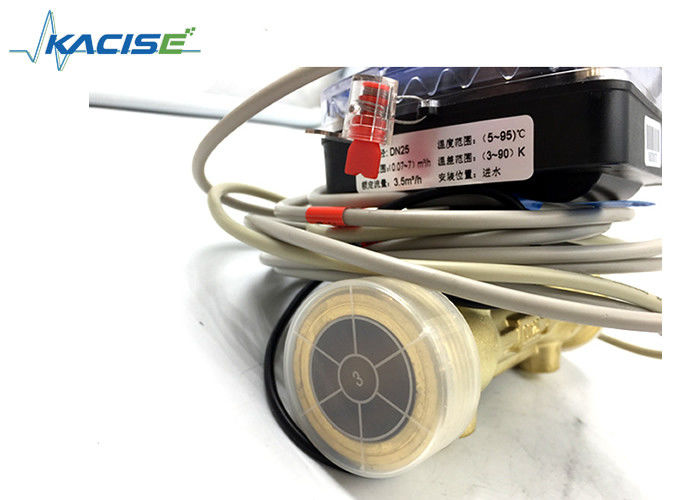

Mbus Output o medidor de calor ultrassônico do medidor ultrassônico do BTU para a residência/apartamentos/construções
Descrição
Os medidores de calor da série de KACISE KUHM2100 adotam a maioria de tecnologia não-magnética avançada e caracteriza a aparência elegante, a medida exata, a gestão conveniente, a operação constante, a luta contra a erosão forte, e a vida de utilização longa, que é segura e econômica.
É amplamente utilizada no sistema do calor com gestão de fornecimento concentrada do calor, gestão separada do levantamento de dados do agregado familiar.
Varia de modos de uma comunicação são opcional de acordo com a necessidade de usuários.
Características
Medida do calor do ☆.
Fonte da mostra do ☆/temperatura da água do retorno e temperatura do diferencial.
A medida do fluxo da pilha da exposição do ☆ e o fluxo instantâneo medem.
Exposição do tempo de funcionamento do ☆.
Medida e exposição frias do ☆ (para o calor/medidor de calor ultrassônico frio)
Especificações
Diâmetro nominal | DN15 | DN20 | DN25 | DN32 | DN40 |
Dimensão (comprimento milímetros) | 110 | 130 | 160 | 180 | 200 |
Fluxo máximo (m3 /h) | 3 | 5 | 7 | 12 | 20 |
Fluxo da norma (m3 /h) | 1,5 | 2,5 | 3,5 | 6 | 10 |
Fluxo mínimo (m3 /h) | 0,03 | 0,05 | 0,07 | 0,12 | 0,2 |
Leitura do fluxo máximo | 999999,99 (m3) | ||||
Leitura máxima do calor | 99999999 (QUILOWATT·h) | ||||
Fonte de alimentação | 3.6VDC | ||||
Vida da bateria | >6 anos (bateria de lítio) | ||||
Classe da precisão | Classe 2 | ||||
Modo de uma comunicação | Relação infravermelha, M-BUS/RS485 | ||||
Pressione a perda | Mpa do ≤ 0,025 (sob o fluxo normal) | ||||
Classe do IP | IP 68 | ||||
Variação da temperatura | (4--) °C 95 | ||||
Escala da diferença da temperatura | (3--70) k | ||||
Começando a diferença da temperatura | 0.01k | ||||
Sensor de temperatura | Pinta 1000 | ||||
Temperatura ambiental | +5°C -- +55°C | ||||
Nível ambiental | Nivele A | ||||
A instalação | A instalação vertical horizontal | ||||
Monitor | 8 dígitos | ||||
Comprimento do sensor de temperatura | 1.5m | ||||
Corrente de trabalho | 45uA | ||||
Armazenamento de dados | Armazene dados históricos até o último 24 meses |
A instalação e atenções
O calor ultrassônico/medidor frio ambos pode ser instalado na tubulação da tubulação da afluência ou do fluxo do retorno (o defeito da fábrica instalado na tubulação da afluência, se necessidade de instalar na tubulação do retorno, deve ser claramente indicação antes da fábrica durante a produção). Quando a instalação, deve pagar a atenção ao sentido de fluxo do meio é como o mesmos que a seta no corpo da tubulação do medidor de calor.
Nota especial: nenhuma matéria o medidor de calor instalado na tubulação da afluência ou na tubulação do fluxo do retorno, o sensor de temperatura deve corretamente ser conectada (etiqueta vermelha para a tubulação da afluência, a etiqueta azul para a tubulação do retorno)
Problema comum do instrumento
O medidor não pode trabalhar normalmente
O sistema de aquecimento do ◇ está trabalhando ou não;
A válvula de globo do ◇ é aberta inteiramente ou não;
o ◇ a tubulação é obstruído ou não;
o ◇ o selo da ligação está completo ou não;
A bateria do ◇ é boa ou não;
o medidor de calor do ◇ não está contando
①, a instalação invertida do medidor de calor
o ②, cabos do transdutor é quebrado
o ③, o filtro é seja obstruído na tubulação de fonte do calor na sala residente
◇ como determinar o filtro se bloco?
Temp da afluência. é normal, retornam o temp do fluxo. é demasiado baixo, temp. a diferença do fluxo da afluência e do retorno é mais do que 10°, o caudal é demasiado baixo (m3 /h), ou agora o caudal, geralmente o filtro são bloqueio, ou o usuário não se usa.
Solução: Feche a válvula (a afluência e retorna a válvula de fluxo), remova o filtro, para observar se o filtro é filtro e interior pretos, limpos dele, a seguir instale o filtro, válvulas da tubulação aberta, espere 3 minutos para verificar se o caudal e o temp. é normal.
Dados do medidor de calor do ◇ anormais ou salto
o ①, posição de instalação não está correto, para baixo nível de água
o ②, a parte dianteira e a parte traseira que as tubulações retas são demasiado curtos, curvatura são diâmetro demasiado grande, dianteiro da tubulação são
mudança mais grande.
O medidor de calor do ◇ tem a quantidade do fluxo, nenhum calor, ou o calor é muito grande
o ①, sem calor é geralmente a instalação invertida da afluência e do temp do fluxo do retorno. sensores
o ②, calor é muito grande, porque o temp. medida do temp do sensor. incorretamente, temp. a diferença é muito grande.
Temp anormal do medidor de calor do ◇., ou o temp. são 0
①, temp. o cabo do sensor é quebrado
②, Temp. a embalagem de aço inoxidável do sensor é quebrada.
Especificação técnica
Diâmetro | Fluxo mínimo | Quantidade de fluxo | Fluxo máximo | Comprimento |
qmin (³ de m /h) | qp (³ de m /h) | qmax (³ de m /h) | milímetro | |
DN15 | 0,03 | 1,5 | 3 | 110 |
DN20 | 0,05 | 2,5 | 5 | 130 |
DN25 | 0,07 | 3,5 | 7 | 160 |
DN32 | 0,12 | 6 | 12 | 180 |
DN40 | 0,2 | 10 | 20 | 200 |
Precisão da medida | CJ128-2007Class |
|||
Conexão | Conexão rosqueada DN15~DN40 da flange connection/DN50~DN300 | |||
Perda de pressão | ≤0.02MPa | |||
Pressão de funcionamento máxima (MWP) | 1.6MPa | |||
Escala de medição do fluxo | 1:100 | |||
Sensor de temperatura | padrão de 1.5m um pares de sensor de temperatura PT1000 (o comprimento do cabo poderia ser mudado) | |||
Armazenamento de dados | Loja contínua de 18 meses de registro | |||
Proteção do sem energia | Após o sem energia, meça poderia salvar todo o registro antes do caudal e do tempo correspondente, após a parte traseira do poder, ele medida da função da recuperação automaticamente, e asseguram a continuação do tempo | |||
Transmissão remota | MBUS/RS-485 | |||
Fonte de alimentação | Bateria de lítio do poder superior | |||
Classe da proteção | IP67 (necessidade IP68 alterada) | |||
Classe ambiental | Classe B | |||
Variação da temperatura | ℃ (de 5~95) | |||
Diferença da temperatura | (3~90) K | |||
Maneira da instalação | Fluxo da afluência ou do retorno (o defeito é afluência, porque a necessidade do fluxo do retorno indicar ao pedir) | |||
Posição de instalação | Horizontal/vertical | |||
Permanência | Preste serviços de manutenção aos anos cycle≥6 | |||
Exposição | exposição de 8 bits do LCD | |||
Distúrbio antimagnético | Quando a intensidade da interferência do campo magnético não é mais de 100 ka/m, não deve afetar a medida do medidor de água e características remotas da transmissão |
