O transdutor cerâmico pequeno dos núcleos da escala de medição GXPS440 ao nível com Não-polaridade3 do fio de ligação do sistemado Dois-fiocronometraovalornominal

Característica

• Amplitude da pressão múltipla opcional, escala de medição pequena disponível
• 0/4-20mA, 0/1-5V, 0-10V output opcional
• Método da instalação do submarino e da linha opcional
• Não linha saída atual da polaridade 2
• C.A., opcional output da tensão de C.C.
• não-polaridade do fio de ligação do sistema do Dois-fio

Aplicação

• Medição fortemente corrosiva do nível líquido
• Medida preciosa do nível de líquidos
• Meio da corrosão
• Experiência da química
• Um campo da alta temperatura
• Classe média inflamável
• Local à prova de explosões

Instrução

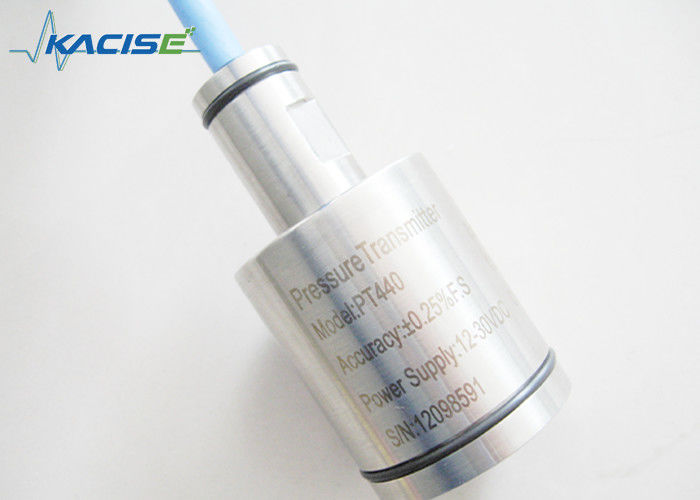

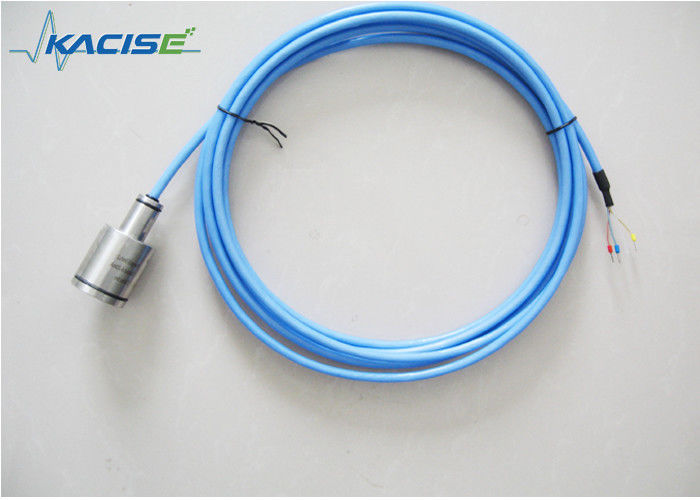

O transmissor de pressão da série GXPS440/450 é uma confiança alta, estabilidade alta, núcleos cerâmicos da elevada precisão para os componentes sensíveis do transmissor nivelado.

Amplamente utilizado na medida nivelada em escala reduzida, tal como a água, o óleo, gás natural, gás de petróleo liquefeito e outros líquidos e gás corrosivos.

GXPS440 é o escudo de 316L SS mais o corpo cerâmico do núcleo do capacitor, GXPS450 é usos um a liga titanium + o escudo de PTFE, núcleos cerâmicos usou tipos de renome internacional, circuito programável da conversão do transmissor, e pode facilitar sua calibração zero e completa e menosprezar o deslocamento.

De acordo com o uso diferente do local nós podemos configurar a resistência de desgaste, a resistência de óleo, o ácido e o alcaloide resistentes, cabo especial de grande resistência da condutibilidade do ar.

Impeça explodem intrinsecamente seguro, isolamento à prova de explosões, à prova de explosões, certificação do CE.

Sistema de dois fios de ligação da saída da circulação não-polar; tensão do três-fio output para a C.A. e a C.C.

Definição eletrônica da relação e dos sinais

Parâmetro

Informação pedindo

GX-Tipo-Escala-Saída-Precisão-poder--Comprimento-pacote do cabo

1. Tipo: Núcleo cerâmico de PS440=piezoresistance, núcleo cerâmico da capacidade piezoelétrica de PS450=, RSV=Reserved
2. Escala: 0.5m ...... 50m= a limitação superior da escala
3. Saída:: A0=0~20mA, A4=4~20mA, V=0~5Vdc, V1=1~5Vdc. V2=0~10Vdc
4. Precisão: 0.25=±0.25%F.S, 0.5=±0.5%F.S, 1.0=±1.0%F.S
5. Poder: DC24=24VDC, AC110= 110VAC@60Hz, AC220= 220VAC@50Hz
6. Comprimento do cabo: Medidor 1-150m de XXm=XX
7. Pacote: 1 parte pelo pacote com Bb, espuma

por exemplo GXPS450-2.5m-A-0.5-DC24-5m-Foam

PS450 com núcleo cerâmico da capacidade piezoelétrica, escala de teste é 0-2.5mH2O, saída da fonte de alimentação 24Vdc 4-20mA, com cabo de 5m, espuma empacotada.
