Lugar de origem: | China |
Marca: | Kacise |
Certificação: | CE / ISO / Explosion-proof |
Número do modelo: | KTF |
Quantidade de ordem mínima: | 1 |
---|---|
Preço: | Negotiable |
Detalhes da embalagem: | caixa/caixa de madeira |
Tempo de entrega: | 5~8 dias de trabalho |
Termos de pagamento: | L/C, D/A, T/T, Western Union, MoneyGram |
Habilidade da fonte: | 1000pcs |
DN (milímetro): | DN10 - DN200 | Pressão: | 1,6 Mpa, 2.5Mpa, 4.0Mpa, 6.3Mpa, especial |
---|---|---|---|
Meio: | óleo pesado, óleo alto da viscosidade, fuel-óleo, líquidos químicos e betume | Uma comunicação: | RS-485 /MODBUS |
Precisão: | 0,5% ou 0,2% | Saída: | Pulso, 4-20mA saída análoga, RS485, cervo |
Material: | Aço do ferro moldado de aço inoxidável | Fonte de alimentação: | Bateria de lítio de 12-24VDC /3.6V |
Viscosidade média: | 300-2000mPa.S | Ex-prova: | ExmdΙΙBT4 |
Realçar: | medidor de fluxo do combustível diesel,medidor de fluxo à prova de explosões |

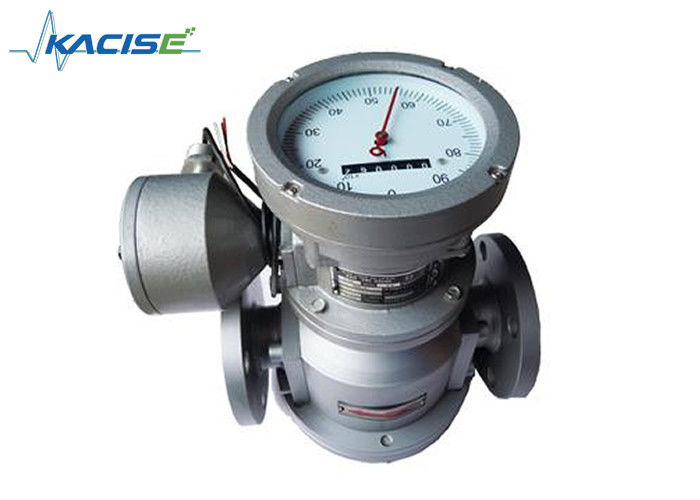

DN10 - medidor de fluxo oval da engrenagem de DN200mm, medidor de fluxo do óleo pesado de precisão alta
Descrição
Como um do medidor de fluxo positivo típico do deslocamento, o medidor de fluxo oval da engrenagem é usado para medir o caudal líquido com viscosidade 300-2000mpa.s nos encanamentos sob determinada pressão e -10~+100℃. Desde que adota a vantagem da estrutura simples, da confiança alta e da precisão, a baixa exigência para as tubulações e poderia aceitar a vasta gama para a viscosidade e a escala do caudal.
O medidor de fluxo oval da engrenagem do óleo oval do medidor de fluxo da engrenagem tem a capacidade para segurar uma vasta gama das viscosidades fluidas com níveis excepcionais de repetibilidade e de durabilidade, aplicando-se à indústria e ao comércio do petróleo, do produto químico, da medicina, do transporte, do alimento, etc.
Características
☆. Vantagem do medidor de fluxo oval da engrenagem
☆. Tamanho compacto, manutenção fácil
☆. Fácil de ler e para operar-se em dislpay mecânico
☆. A instalação horizontal ou vertical
☆. Perda de baixa pressão
Especificações
Nome da produção | Medidor de fluxo oval da engrenagem do baixo betume mecânico de China do fluxo DN15 |
Meio | O meio principal é óleo |
Precisão | 0,5% ou 0,2% |
Saída | Saída de pulso, saída 4~20mA e sem saída |
Material | Ferro fundido, aço moldado ou material de aço inoxidável |
Exposição | Exposição do LCD ou exposição mecânica local |
Função | Retorno à função zero |
Acessórios | Filtro de ' Y ' ou filtro quadrado |
Temperatura | -20~100℃ |
Viscosidade | 0.6Mpa.s~250Mpa.s |
Princípio de funcionamento
Insatallation
Diâmetro | Material do instrumento | L | H | B | D | D1 | n | Ф | |
DN10 | Ferro fundido | 150 | 100 | 210 | 165 | 90 | 60 | 4 | 14 |
DN15 | Ferro fundido | 170 | 118 | 226 | 175 | 95 | 65 | 4 | 14 |
Aço moldado | 200 | 138 | 232 | 180 | 105 | 75 | 4 | 14 | |
De aço inoxidável | 245 | 120 | 226 | 172 | 95 | 65 | 4 | 14 | |
DN20 | Ferro fundido | 200 | 150 | 238 | 180 | 105 | 75 | 4 | 14 |
Aço moldado | 250 | 164 | 220 | 160 | 125 | 90 | 4 | 18 | |
De aço inoxidável | 236 | 150 | 238 | 225 | 105 | 75 | 4 | 14 | |
DN25 | Ferro fundido | 260 | 180 | 246 | 194 | 115 | 85 | 4 | 14 |
Aço moldado | 300 | 202 | 252 | 185 | 135 | 100 | 4 | 18 | |
De aço inoxidável | 287 | 195 | 246 | 232 | 115 | 85 | 4 | 14 | |
DN40 | Ferro fundido | 245 | 180 | 271 | 200 | 145 | 110 | 4 | 18 |
Aço moldado | 300 | 202 | 293 | 208 | 165 | 125 | 4 | 23 | |
De aço inoxidável | 265 | 178 | 349 | 265 | 145 | 110 | 4 | 18 | |
DN50 | Ferro fundido | 340 | 250 | 372 | 285 | 160 | 125 | 4 | 18 |
Aço moldado | 384 | 262 | 394 | 312 | 195 | 135 | 4 | 23 | |
De aço inoxidável | 265 | 178 | 349 | 265 | 180 | 125 | 4 | 18 | |
DN65 | Ferro fundido | 420 | 325 | 433 | 360 | 195 | 160 | 8 | 18 |
De aço inoxidável | 365 | 260 | 436 | 319 | 180 | 145 | 4 | 18 | |
DN80 | Ferro fundido | 420 | 325 | 433 | 360 | 195 | 160 | 8 | 18 |
Aço moldado | 450 | 337 | 452 | 332 | 510 | 170 | 8 | 23 | |
DN100 | Ferro fundido | 515 | 418 | 458 | 380 | 220 | 180 | 8 | 18 |
Aço moldado | 555 | 442 | 478 | 310 | 250 | 200 | 8 | 25 | |
DN150 | Ferro fundido | 540 | 510 | 557 | 400 | 280 | 240 | 8 | 23 |
Aço moldado | 540 | 510 | 557 | 347 | 300 | 250 | 8 | 26 | |
DN200 | Ferro fundido | 700 | 650 | 720 | 476 | 335 | 295 | 12 | 23 |
Aço moldado | 650 | 650 | 720 | 476 | 360 | 310 | 12 | 26 |
Imagens do produto
