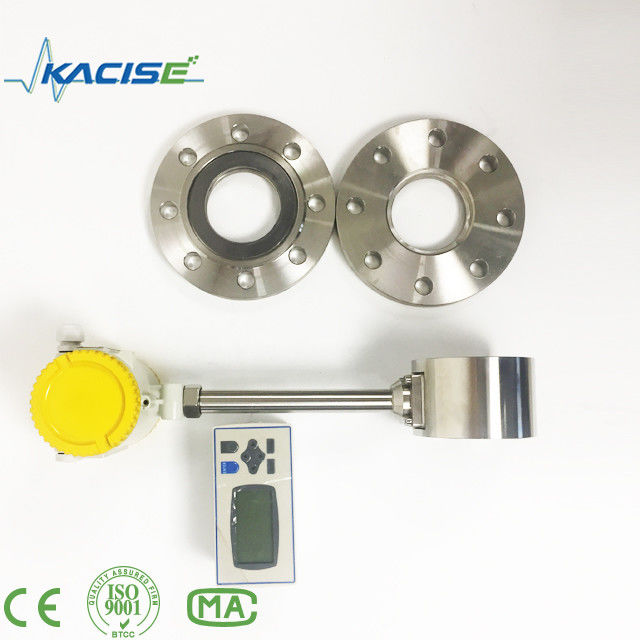

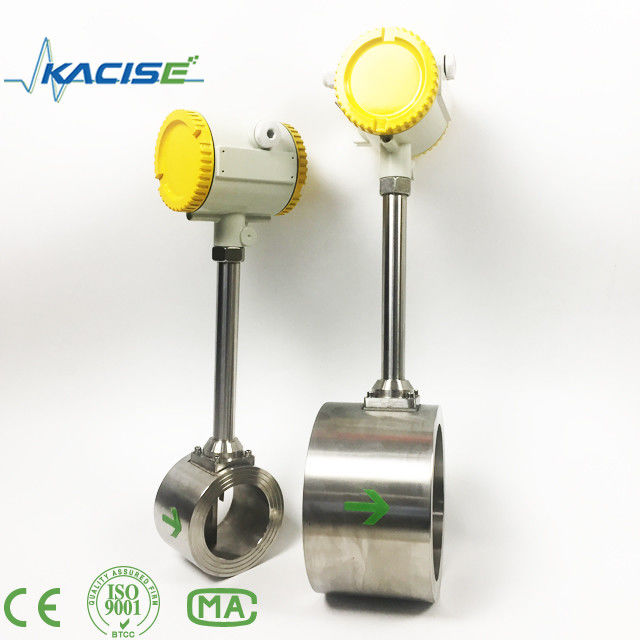

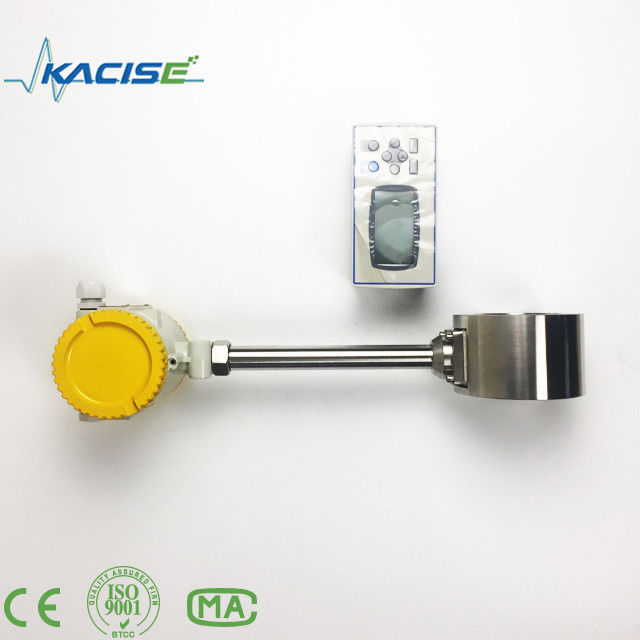

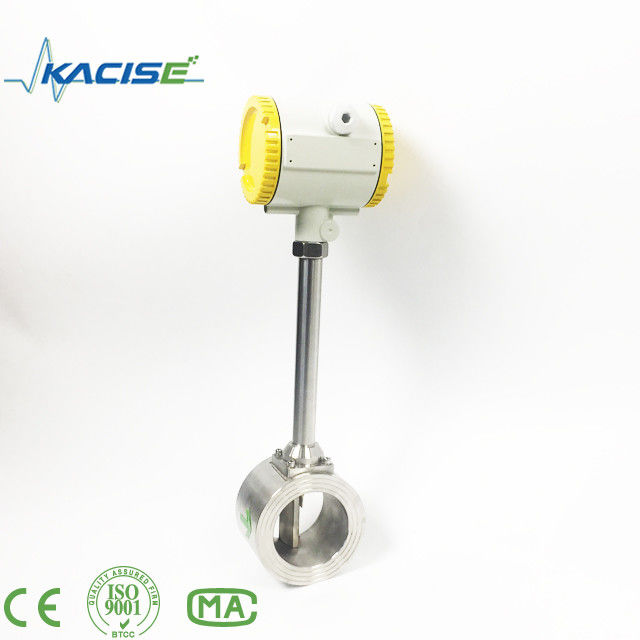

Medidor de fluxo longo do redemoinho do gás da vida útil com aprovação estável do CE do desempenho

Medidor de fluxo longo do redemoinho do gás da vida útil com aprovação estável do CE do desempenho

  • Medidor de fluxo longo do redemoinho do gás da vida útil com aprovação estável do CE do desempenho
  • Medidor de fluxo longo do redemoinho do gás da vida útil com aprovação estável do CE do desempenho
  • Medidor de fluxo longo do redemoinho do gás da vida útil com aprovação estável do CE do desempenho
  • Medidor de fluxo longo do redemoinho do gás da vida útil com aprovação estável do CE do desempenho
Medidor de fluxo longo do redemoinho do gás da vida útil com aprovação estável do CE do desempenho
Detalhes do produto:
Lugar de origem: China
Marca: Kacise
Certificação: CE
Número do modelo: Série de KVF
Condições de Pagamento e Envio:
Quantidade de ordem mínima: 1
Preço: Negotiable
Detalhes da embalagem: cada unidade tem a caixa individual e todas as caixas são embaladas em pacotes padrão ou os clientes
Tempo de entrega: 8
Termos de pagamento: Western union, T/T
Habilidade da fonte: 2000 partes pela semana
Contato
Descrição de produto detalhada
Materiais: SST Meio: Oxigênio do ar, gás natural de gás de carvão
Precisão: 1.0 saída: 4-20ma, CERVO, Modbus, RS485, opções RS232
Fonte de Alimentação: 12~28VDC, 85~265VDC Condição de funcionamento: Temperatura: Umidade de -25℃~60℃: 5%~9
Realçar:

medidor de fluxo do ar comprimido

,

tipo medidor da inserção de fluxo

Medidor de Fluxo de Vórtice de Gás

Aplicação

Ar, ar comprimido, oxigênio, nitrogênio, gás de carvão, gás natural, gás químico, etc.

Característica

1. Sem partes móveis e adotar estrutura simples, é muito fácil de instalar e manter o produto.
2. A saída do sensor é com sinal de pulso, há uma relação linear entre a frequência do sinal e a taxa de fluxo real
do meio. O produto está com desempenho estável e sem deriva zero, oferecendo tubo e sensor de inserção
opções.
3. Ampla faixa de medição, a maior faixa de alcance poderia chegar a 20: 1
4. Perda e consumo de baixa pressão.
5. Os componentes de medição não entrarão em contato com o meio, o que ajudou o produto a manter um desempenho estável
e longa vida útil.
6. Montar com circuito anti-interferência e sensores anti-vibração, o que poderia garantir anti-vibração
desempenho do produto

Introdução

O medidor de vazão do Vortex é baseado no princípio do vórtice Karman
pesquisa e produção, principalmente para
meio líquido da medida de fluxo da tubulação industrial, tal como um gás, líquido,
vapor e outros meios de comunicação. Possui uma pequena perda de pressão, grande
faixa de medição, alta precisão na medição do volume real
o fluxo é dificilmente afetado pela densidade do fluido, pressão, temperatura, viscosidade
e outros parâmetros. Não há peças mecânicas móveis, portanto, alta confiabilidade
e baixa manutenção. Os parâmetros do instrumento podem ser de longo prazo.
Sensores de tensão piezoelétricos de vazão Vortex, alta confiabilidade, podem trabalhar
dentro da faixa de temperatura de operação de -20 ℃ ~ + 250 ℃ para.
Sinais analógicos padrão, saída de sinal de pulso digital, facilmente com
computadores e outros sistemas digitais que suportam o uso de um
instrumentos de medição avançados e ideais.

Parâmetro

Item Dados
Médio Ar, ar comprimido, oxigênio, nitrogênio, gás de carvão, gás natural, gás químico, etc.
Precisão Tipo de tubulação: Classe 1.0 Tipo de inserção: Classe 2.5
Temperatura média -40 ℃ ~ + 400 ℃
Pressão nominal ≤1.6Mpa (oferta ≤2.5Mpa e ≤4.0Mpa personalização)
Quociente de vazão 5-60m / s
Saída Pulso de tensão, saída 4-20mA, opções HART, Modbus, RS485, RS232.
Instalação Flange, flange de fixação, inserção, ameaça, conexão de grampo
Poder 12 ~ 28VDC; 85 ~ 265VAC (visor remoto); bateria de lítio de 3,6V (exibição no local)
Condição operacional Temperatura: -25 ℃ ~ 60 ℃ Umidade: 5% ~ 90%

Quociente de vazão

DN (mm) liquild Gás
forma normalizada forma extensiva
15 (1/2 '') 0,8 ~ 6 0,5 ~ 8 6 ~ 40 5 ~ 50
20 (3/4 '') 1 ~ 8 0,6 a 12 8 ~ 50 6 ~ 60
25 (1 '') 1,5 ~ 12 0,8 ~ 16 10 ~ 80 8 ~ 120
40 (11/2 '') 2,5 ~ 30 2 ~ 40 25 a 200 20 ~ 300
50 (2 '') 3 ~ 50 2,5 ~ 60 30 ~ 300 25 ~ 500
65 (2 1/2 '') 5 ~ 80 4 ~ 100 50 ~ 500 40 ~ 800
80 (3 '') 8 ~ 120 6 ~ 160 80 ~ 800 60 ~ 1200
100 (4 '') 12 ~ 200 8 ~ 250 120 ~ 1200 100 ~ 2000
125 (5 '') 20 ~ 300 12 ~ 400 160 ~ 1600 150 ~ 3000
150 (6 '') 30 ~ 400 18 ~ 600 250 ~ 2500 200 ~ 4000
200 (8 '') 50 ~ 800 30 ~ 1200 400 ~ 4000 350 ~ 8000
250 (10 '') 80 ~ 1200 40 ~ 1600 600 ~ 600 500 ~ 12000
300 (12 '') 100 ~ 1600 60 ~ 2500 1000 ~ 10000 600 ~ 16000
400 (16 '') 200 ~ 3000 120 ~ 5000 1600 ~ 16000 1000 ~ 25000
500 (20 '') 300 ~ 5000 200 ~ 8000 2500 ~ 25000 1600 ~ 40000
600 (24 '') 500 ~ 8000 300 ~ 10000 4000 ~ 40000 2500 ~ 60000

Seleção

Série KVF Nota
Diâmetro nominal

DNX

X

DN15 ~ DN1800 (mm)
Estrutura F Tipo remoto com display
Y Tipo compacto com display
Precisão UMA Tipo de tubulação: Classe 1.0
B Tipo de inserção: classe 2.5
Pressão nominal 16 1.6Mpa
XX Costumização
Max. temp. de médio M <250 ℃
H > 250 ℃

Outra função

P Com compensação de pressão
T Com compensação de temperatura
PT Com compensação de pressão e temperatura

Poder

1 12 ~ 28VDC
2 Bateria de lítio de 3,6V (no visor do site)
3 85 ~ 265VAC (visor remoto)

Saída

UMA 4-20mA
M Pulso de tensão
H HART
R1 RS232
R2 RS485

Instalação

1 Mesa
2 Flange de fixação
3 Inserção
4 Fio
5 Braçadeira

A prova de explosão

UMA Não à prova de explosão
B Prova de explosão intrínseca
G Anti chama

Pacote
