| Lugar de origem: | China |
| Marca: | KACISE |
| Certificação: | CE |
| Número do modelo: | KLD-301 |
| Quantidade de ordem mínima: | 1 Piece / Pieces |
|---|---|
| Preço: | Negotiable |
| Detalhes da embalagem: | caixa/caixa de madeira |
| Tempo de entrega: | 7 dias úteis |
| Termos de pagamento: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
| Habilidade da fonte: | 3000 Pedaço/pedaços per mês |
| Capacidade: | 0,11, 0,22, 0,55, 1,1, 1,76, 2,2, 4.4t | Precisão: | C3 |
|---|---|---|---|
| Histerese: | 0.017%F.S | Não-linearidades: | 0.017%F.S |
| Equilíbrio zero: | ±2%F.S. | Materiais: | Aço ligado |
| Realçar: | sensor do peso da pilha de carga,pilha de carga da tensão,sensor do peso do calibre de tensão |
||

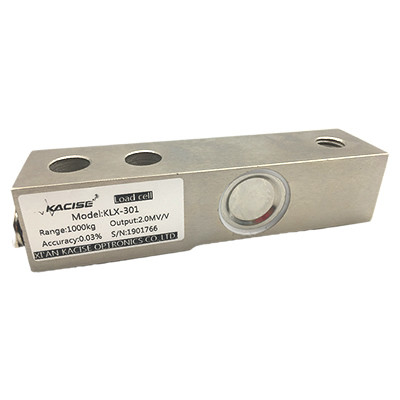

Medidor de tensão da célula de carga de compressão do feixe de cisalhamento compacto de aço ligado
Introdução
O sensor de pesagem de feixe em cantilever, também conhecido como sensor de pesagem de feixe de cisalhamento, normalmente apresenta uma forma cúbica com a área de deformação posicionada no centro.Equipado com dois furos fixos na extremidade da cauda e uma fixação sob pressão na extremidade da frente, são concebidos para suportar um peso substancial.Os sinais são coletivamente processados e transmitidos para o instrumento de medição através de um dispositivo de sinalização e condicionamento para exibir os valores medidos..
O elastômero do sensor adota uma estrutura de vigas de cantilever de cisalhamento ou de dobra com uma extremidade fixa, proporcionando versatilidade para suportar e medir várias forças de tração e compressão.As principais características incluem a vedação à prova de poeira, uma ampla gama de medições, alta precisão, desempenho estável e fiável, bem como instalação e utilização simples.
Este sensor é aplicável à pesagem eletrónica, a vários sistemas de medição e controlo de automação industrial, com aplicações que incluem a adaptação de prensas automotivas, montagem automatizada,Ensaios de produtos 3CS, montagem de produtos de novas energias, testes médicos, robótica, montagem de moldes e outros sistemas industriais de teste e controlo.e é feito de aço inoxidável para maior durabilidade.
Características
Feito de aço inoxidável, forte estabilidade;
Utilizado em várias aplicações de estampação automatizada, proteção IP68;
Aplicações
Utilizado principalmente para balanças de embalagem, balanças de balança e sistemas de pesagem industrial.
Especificações técnicas
| Capacidade | 0.11, 0.22, 0.55, 1.1, 1.76, 2.2, 4,4 t |
| Precisão | C3 |
| Sensibilidade | 10,94 ± 0,1% mV/V |
| Balanço zero | ± 2% F.S. |
| Não-linearidade | 0.017% F.S. |
| Histerese | 0.017% F.S. |
| Repetitividade | 0.017% F.S. |
| " Escravo " (30 min) | 0.0166% F.S. |
| Efeito da temperatura sobre a saída | 0.014% F.S/10°C |
| Efeito da temperatura a zero | 0.0125%F.S/10°C |
| Impedância de entrada | 390 ± 3Ω |
| Impedância de saída | 350 ± 5Ω |
| Isolamento | ≥ 5000MΩ/100VDC |
| Excitação recomendada | 5V |
| Excitação máxima | 15 V |
| Intervalo de temperatura compensado | -10 a 40 °C |
| Intervalo de temperatura de funcionamento | -30~70°C |
| Sobrecarga segura | 150% F.S. |
| Sobrecarga máxima | 300% F.S. |
| Tamanho do cabo | Φ5,4x1500 mm |
| Peso aprox. |
00,9 kg (0,55 a 1,76 t) 10,6 kg (2,2 t) 2.2 kg (4,4 t) |
| Materiais | De aço inoxidável |
| Classe IP | IP68 |
Dimensões e Conexão
Dimensão de montagem
| Cap (t) | A | B | C | D | E | F | G | H | J | K | M |
| 0.11~1.76 | 133.4 | 76.2 | 25.4 | 15.4 | 30.7 | 30.2 | 57.7 | 14.2 | 13 | 20.6 | M12 |
| 2.2 | 136.7 | 76.2 | 25.4 | 18.4 | 36.8 | 36.6 | 55.6 | 16.6 | 13 | 12.5 | M12 |
| 4.4 | 171.5 | 95.3 | 38.1 | 21.4 | 43.9 | 432.9 | 73.8 | 22.9 | 20.5 | 22.2 | M20 |
