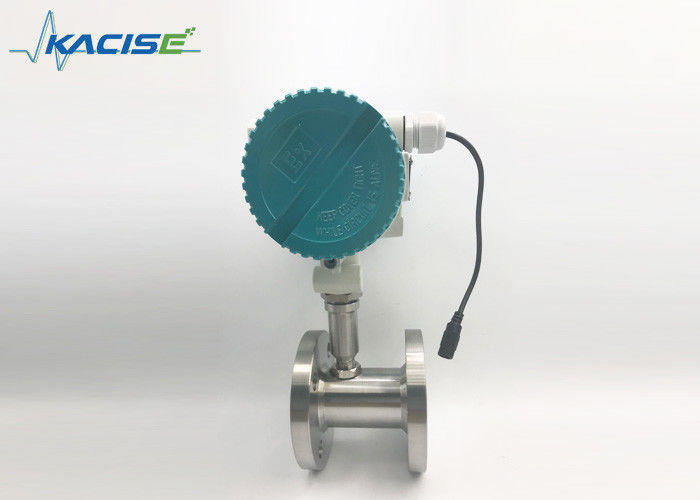

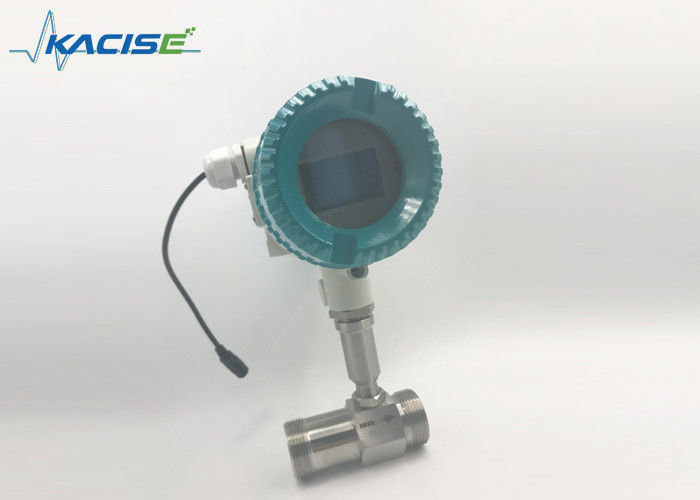

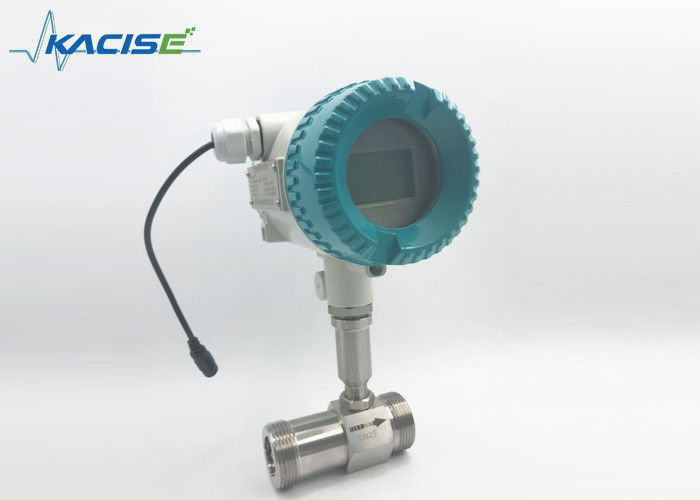

O medidor de fluxo de aço inoxidável LWGY-25 da turbina 4-20mA Output a pressão 1.6-6.3Mpa

medidor de fluxo de aço inoxidável da turbina LWGY-25 da saída 4-20mA análoga





Descrição



O tipo sanitário medidor de fluxo do metera do fluxo da turbina que se aplicou extensamente nas indústrias de farmacêutico, alimento, bebida para a medida, tratamento por lotes, controle, enchimento, peça de gerencio etc. do medidor de fluxo é feito do material especial que possui o bom desempenho da prova do anti-corrosivo e da oxidação. A estrutura do medidor de fluxo é precisão do special e repetibilidade projetadas e extremamente aprovadas do medidor de fluxo. Produto igualmente com conexão fácil da manutenção, que é apropriada para indústrias farmacêuticas e de bebidas.



Características

 Precisão alta, geralmente até ±1%R, ±0.5%R, precisão alta até 0.2%R
Boa repetibilidade, repetibilidade a curto prazo até 0,05% ~ 0,2%, no pagamento de comércio são a escolha preferida do medidor de fluxo.
 Saída do sinal da frequência do pulso, apropriada para o totalizer e a conexão com o PC; nenhuns deslocamento zero e interferência forte resistem
 O sinal de alta frequência (3~4KHz) pode ser obtido, a definição do sinal é forte.
 Diâmetro até o 1:20, calibre pequeno 1 da vasta gama, o médio e o grande: 10.
 Estrutura compacta & manutenção conveniente



Especificações



Paremeter		Valor	Unidade
Diâmetro	Linha	4, 6, 10, 15, 20, 25, 32, 40	milímetro
	Flange (braçadeira)	15, 20, 25, 32, 40, 50, 65, 80, 100, 125.150, 200	milímetro
Precisão		±1, ±0.5, ±0.2 (personalizado)	%R
Relação da escala		1:10, 1:15, 1:20
Material do sensor		304, 316 (L) etc. de aço inoxidável.
Trabalho ambiente	Temp médio.	-20~120	°C
	Temp ambiental	-10~55	°C
	Humidade relativa	5%~90%
	Pressão atmosférica	86~106	KPa
Saída do sinal		Sensor: sinal da frequência do pulso, baixo level≤0.8V bonde, nível elevado ≥8V Transmissor: dois fio, sinal da corrente da C.C. de 4-20 miliampère
Relação do Comm		RS485
Fonte de alimentação		Sensor: C.C. de +12V, C.C. de +24V (opcional) Transmissor: C.C. de +24V Tipo local da indicação: pilha incorporado do lítio 3V ou +24VDC externo
Fio da transmissão do sinal		STVPV3×0.3 (3 fio), 2×0.3 (fio 2)
Distância de transmissão		Não mais de 1000	m
Linha relação do sinal		Tipo básico: Conector de Hausman ou fio de 3 núcleos; Tipo à prova de explosões: M20 × 1,5 (f)
categoria da Explosivo-prova		Tipo básico: prova da não-explosão; tipo à prova de explosões: ExdIIBT6
Nível da proteção		IP65



























































Escala de medição & pressão de funcionamento



Diâmetro (milímetro)	Escala padrão (m3/h)	Escala prolongada (m3/h)	Conexão normal & Avaliação da pressão (MPa)	Avaliação especial da pressão (MPa) (conexão da flange)
DN4	0.04~0.25	0.04~0.4	Linha connection/6.3	10, 16, 25
DN6	0.1~0.6	0.06~0.6	Linha connection/6.3	10, 16, 25
DN10	0.2~1.2	0.15~1.5	Linha connection/6.3	10, 16, 25
DN15	0.6~6	0.4~8	Linha connection/6.3	4,0, 6,3, 10, 16, 25
			Flange connection/2.5
DN20	0.8~8	0.45~9	Linha connection/6.3	4,0, 6,3, 10, 16, 25
			Flange connection/2.5
DN25	1~10	0.5~10	Linha connection/6.3	4,0, 6,3, 10, 16, 25
			Flange connection/2.5
DN32	1.5~15	0.8~15	Linha connection/6.3	4,0, 6,3, 10, 16, 25
			Flange connection/2.5
DN40	2~20	1~20	Linha connection/6.3	4,0, 6,3, 10, 16, 25
			Flange connection/2.5
DN50	4~40	2~40	Flange connection/2.5	4,0, 6,3, 10, 16, 25
DN65	7~70	4~70	Flange connection/2.5	4,0, 6,3, 10, 16, 25
DN80	10~100	5~100	Flange connection/2.5	4,0, 6,3, 10, 16, 25
DN100	20~200	10~200	Flange connection/2.5	4,0, 6,3, 10, 16, 25
DN125	25~250	13~250	Flange connection/1.6	2,5, 4,0, 6,3, 10, 16
DN150	30~300	15~300	Flange connection/1.6	2,5, 4,0, 6,3, 10, 16
DN200	80~800	40~800	Flange connection/1.6	2,5, 4,0, 6,3, 10, 16

Informação pedindo



Modelo								Observações
KTF
DN	4							4 milímetros
	6							6 milímetros
	10							10 milímetros
	15							15 milímetros
	20							20 milímetros
	25							25 milímetros
	32							32 milímetros
	40							40 milímetros
	50							50 milímetros
	65							65 milímetros
	80							80 milímetros
	100							100 milímetros
	125							125 milímetros
	150							150 milímetros
	200							200 milímetros
Tipo		N						Tipo do sensor: o poder +12V ou 24V, output o sinal de pulso do sistema de 3 fios
		A						Tipo do transmissor: o poder de +24V, output 2 o fio 4-20 miliampère
		B						Tipo esperto: pilha do lítio, indicador local, sem saída do sinal
		C						Tipo esperto: poder de +24V, indicador local, 2 saída do fio 4-20mA/pulse
		C1						Tipo esperto: poder de +24V, indicador local, uma comunicação RS485
								protocolo
		C2						Tipo esperto: poder de +24V, indicador local, protocolo do CERVO
Precisão			05					0,5
			10					1,0
			02					0,2 (encomenda especial, prazo de entrega longo)
Escala				W				Escala de medição prolongada
				S				Escala de medição padrão
Material do corpo					S			304 SS
					L			316 (L) SS
À prova de explosões						N		Não à prova de explosões
						E		À prova de explosões, ExdIIBT6
Avaliação da pressão							N	Normal
							H (x)	De alta pressão
