| Lugar de origem: | China |
| Marca: | KACISE |
| Certificação: | CE |
| Número do modelo: | Série de KUS/KUM |
| Quantidade de ordem mínima: | 0-100 |
|---|---|
| Preço: | Negotiable |
| Detalhes da embalagem: | Caixa com bolha |
| Tempo de entrega: | 3-5 dias de trabalho |
| Termos de pagamento: | L/C, T/T, Western Union, MoneyGram |
| Habilidade da fonte: | 1000 partes pelo mês |
| Detectando a escala: | 110… 2000 milímetros | Placa padrão do alvo: | 100 milímetros x 100 milímetros |
|---|---|---|---|
| Freqüência do transdutor: | approx.112 quilohertz | Azul do diodo emissor de luz: | Poder sobre |
| Tipo de Saída: | 1 saída análoga 0… 10V ou 4-20mA | Resolução: | Avaliação escala] [do milímetro/4000, mas ≥0.35mm |
| Grau de proteção: | IP65 | Impedância da carga: | 0… 500 ohms |
| Realçar: | Transmissor nivelado ultra-sônico,sensor nivelado líquido ultrassônico |
||

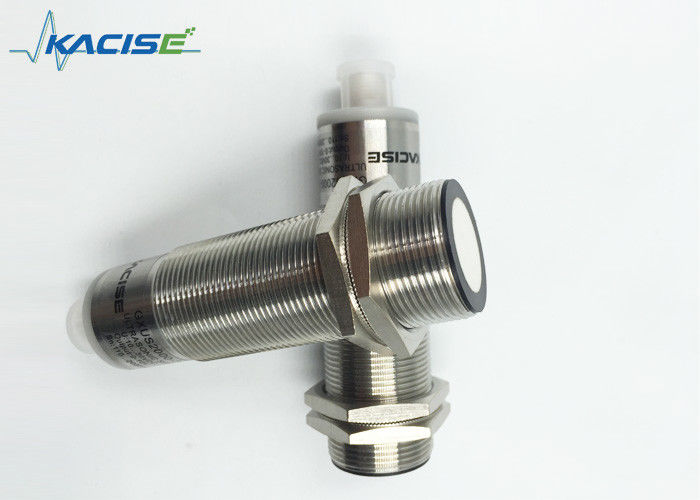

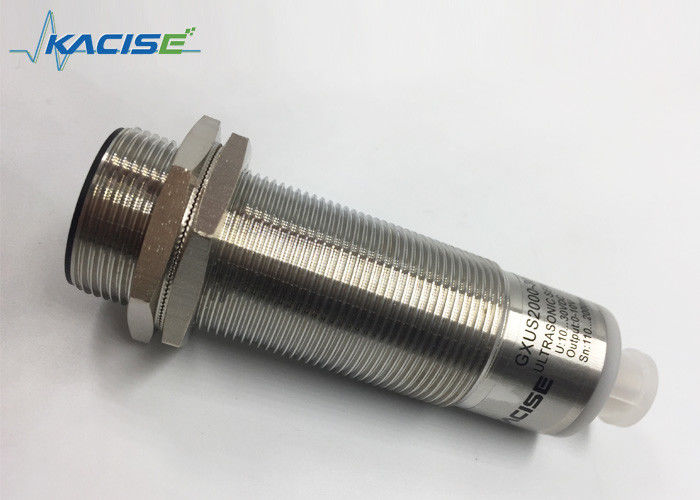

GXUS2000 distância da série IP67 que mede o sensor ultrassônico análogo
Introdução
As ondas sadias dos usos ultrassônicos do sensor para fazer o não-contato e a detecção desgaste-livre em assuntos do alvo. Pode ser usado para detectar objetos transparentes ou coloridos, objetos do metal ou objetos não metálicos, assim como sólido, líquido ou a substância pulverizada. As condições ambientais tais como o fumo, a poeira, o ambiente ou a chuva ambiental têm a influência muito pequena no desempenho da detecção de sensores ultrassônicos.
Características
Janela de medição do ☆ ajustável
Entrada do programa do ☆
☆ área inusável pequena
Definição eletrônica da relação e dos sinais
Parâmetros
| Detectando a escala | 110… 2000 milímetros |
| Placa padrão do alvo | 100 milímetros x 100 milímetros |
| Frequência do transdutor | approx.112 quilohertz |
| Atraso da resposta | Senhora approx.195 |
Os indicadores/que operam-se significam
| Azul do diodo emissor de luz | Poder sobre |
|
Amarelo do diodo emissor de luz |
sólido: objeto na escala da avaliação |
| piscamento: função do programa, objeto detectado | |
|
Vermelho do diodo emissor de luz |
sólido: Erro |
| piscamento: função do programa, nenhum objeto detectado |
Especificações elétricas
| Tensão de funcionamento UB | C.C. de 10… 30 V, ondinha 10% SS |
| fonte I0 atual da Nenhum-carga | ≤ 900 miliampères |
Saída
| Tipo da saída | 1 saída análoga 0… 10V ou 4-20mA |
| Definição | Avaliação escala] [do milímetro/4000, mas ≥0.35mm |
| Desvio da curva característica | ≤0.2% do valor completo |
| Impedância da carga | 0… 500 ohms |
| Influência da temperatura | ≤ 2% do valor completo |
Circunstâncias ambientais
| Temperatura ambiental | -25… °C 70 (- °F) 13… 158 |
| Temperatura de armazenamento | -40… °C 85 (- °F) 40… 185 |
Especificações mecânicas
| Tipo de conexão | Conector (M12×1), pino 4 |
| Grau da proteção | IP65 |
| Material | Abrigo: bronze folheado a níquel ou plástico |
| Transdutor: mistura de vidro da esfera da resina/cavidade de cola Epoxy; espuma de poliuretano |
Descrição de funções do sensor
Ajustando os limites da avaliação
O sensor ultrassônico caracteriza uma saída análoga com dois limites teachable da avaliação. Estes são ajustados aplicando a tensão de fonte - UB ou +UB à entrada do SEMINÁRIO DE ESTUDANTES. O st da tensão de fonte m seja aplicado ao SEMINÁRIO DE ESTUDANTES entrou no mínimo 1 diodo emissor de luz do S. indica se o sensor reconheceu o alvo durante o procedimento do SEMINÁRIO DE ESTUDANTES. O limite mais baixo A1 da avaliação é ensinado com - o UB, A2 com +UB.
Duas funções de saída diferentes podem ser ajustadas:
Os limites da avaliação podem somente ser especificados dentro dos primeiros 5 minutos após o poder sobre. Para alterar mais tarde os limites da avaliação, o usuário pode especificar os valores desejados somente depois um poder novo sobre.
A1: área inusável
A2: modo de escala de detecção nominal de operação: rampa de aumentação
| Exposições na dependência no modo de funcionamento | Diodo emissor de luz vermelho | Diodo emissor de luz amarelo | |||
|
Limite da avaliação do SEMINÁRIO DE ESTUDANTES
O det do objeto não cted nenhum objeto etected Objeto incerto (SEMINÁRIO DE ESTUDANTES inválido) |
fora dos flashes sobre |
flashes |
|||
|
fora de
fora de |
|||||
| Modo normal (escala da avaliação) | fora de | em | |||
| Falha | em | estado precedente | |||
5. condições da instalação
Se o sensor é instalado no ambiente com temperatura abaixo de 0℃, deve ser protegido. Ao montar o sensor dentro
a através do furo por porcas do parafuso, a necessidade do sensor de ser fixado no meio da linha da montagem.
