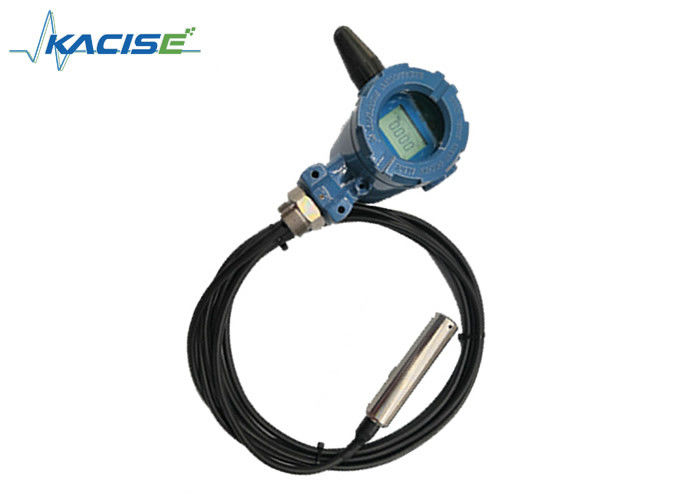

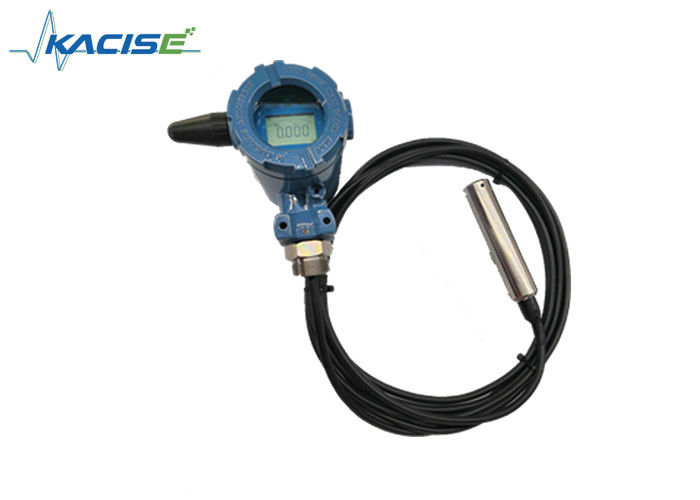

Sensor nivelado do rádio da série GXPS606/nível líquido do tanque de água do sensor nivelado

Sensor nivelado do rádio/nível líquido do tanque de água do sensor nivelado

Introdução

O medidor de nível líquido sem fio da série GXPS606 é uma medida do nível líquido e uma tabela integrada transmissão usando uma comunicação do rádio de GPRS. Nível líquido integrado da alto-sensibilidade, circuito do acondicionamento de sinal da elevada precisão, gestão da bateria da baixa potência, e relação rica da exposição do LCD. Características antiparasitárias naturalmente fortes, é um instrumento inteligente ideal para a coleção e a transmissão do nível líquido. Apropriado para o campo petrolífero, a tutela da água, a metalurgia, o água da torneira e as outras indústrias.

característica principal:

● usando a tecnologia de microprocessador a mais atrasada, operação a pilhas, ultra-baixa do poder, vida da bateria de 1-5 anos.

O ● as características da temperatura da máquina inteira é muito bom, e a variação da temperatura de trabalho é -30-70 graus

A operação sem fio da rede de comunicação da rede do ● GPRS, combinada com a plataforma auto-construída ou pública, pode conseguir número ilimitado de produtos conectados.

Projeto à prova de explosões do ●: o escudo de alumínio à prova de explosões, o sistema da placa de circuito é intrinsecamente seguro;

Categoria da proteção do ●: IP67, selados inteiramente e waterproof o projeto;

O ● o sentido da instalação é ajustável: a válvula viva do encanamento pode ser conectada através da junção ou do adaptador para ajustar o sentido;

Antena alta do ganho do ●, mecanismo múltiplo da verificação a assegurar sempre em linha.

O ● personalizou a luva do cabo para impedir a ruptura comum do cabo;

A relação rica da exposição do LCD do ●, definição da exposição pode ser ajustada, com alerta do poder, exposição dinâmica da porcentagem.

O apoio perfeito da calibração do usuário do ●, através do painel abotoa-se, usuários pode aferir novamente os dados sem nenhum equipamento auxiliar, proteção de dados múltipla do transmissor, mesmo se os ajustes são errados, o estado da fábrica pode ser restaurado.

Função da calibração do botão do local do usuário do ●. Usuários do apoio para calibrar duas vezes o transmissor. Características antiparasitárias fortes.

Parâmetros

• Meio medido: líquido, gás
• Escala: 0~50m customizáveis
• Precisão: 0,5
• Pressão da sobrecarga: 150% F.S
• Período de relatório: 1 minuto a 24 horas
• Lugares decimais: 0~3 dígitos podem ser ajustados
• Transmissão do sinal: Uma comunicação da rede de GPRS
• Poder transmissor: ≤40mW
• Corrente de trabalho: ≤150mA
• Corrente à espera: ≤17uA
• Poder de trabalho: bateria de lítio 3.6V
• Categoria à prova de explosões: Exib IIB T4 Gb
• Proteção de Shell:  IP67
• Relação de processo:  Personalizado
• Temperatura do ambiente de trabalho:  -40~70°C
• Umidade do ambiente de trabalho:  RH de ≤97%
• Peso do produto:  2000g

Dimensão

                                                                                 ‑ 1 do figo 3

Instruções da operação da exposição

Descrição funcional do painel:

Descrição da função:

• I/0: Relação de comunicação. É um nível de TTL da porta de série, não USB.
• ZERO: Botão. Confirme a função.
• S1: Botão. Gire a página, o deslocamento e as outras funções.
• S2: Botão. A restauração, adiciona 1 e a outra função

Janela do LCD

                                                              Diagrama esquemático do ‑ 2 do figo 4 da janela do LCD

Descrição da função do botão

Reinício da restauração do transmissor

Pressione e guarde o botão “S2” por 3 segundos, o transmissor executa um reinício da restauração e procura a rede.

Operação clara, e completa variável mestra nivelada da calibração

Sob condições de trabalho normais, pressione “ZERO" para incorporar a relação de entrada da senha, incorpore a senha 0001 para executar o esclarecimento variável principal, a calibração zero, e a calibração completa. Sob as três funções, há três opções NENHUMAS, SIM. , RST. “SIM” é a confirmação, “NÃO” é o abandono, e “RST” é a restauração. Pressione o “S1” e o “S2” para selecionar operações diferentes. Os detalhes são como segue:

Ajuste de ligar/desligar do poder

Sob condições de trabalho normais, pressione “ZERO" para incorporar a relação de entrada da senha, incorporam a senha 002 para pôr o sistema no estado da parada programada, a tela não é indicado. Imprensa longa o botão S2 para entrar na bota.

Posicionando a descrição da seção do módulo

Os dados são transferidos arquivos pela rede uma vez cada 24 horas. Os dados incluem valores, latitude e longitude, e posicionamento da pressão de métodos. O módulo envia os dados imediatamente depois que o posicionamento é bem sucedido dentro de cinco minutos. Se o posicionamento falha, os dados estão enviados imediatamente depois de cinco minutos. Depois que os dados são enviados, o módulo está posto fora e posto fora. Quando houver um estado anormal (rede, falha da transmissão), o módulo interromperá automaticamente e sem energia após cinco a seis minutos, esperando a transmissão de dados seguinte.

A instalação

1. Determine a escala da medida exigida pelo processo e a escala do transmissor a ser instalado.

2. O tamanho comum da linha da instalação do processo deve ser combinado com o transmissor

Tratamento comum da falha

Quando o medidor não está funcionando corretamente, o usuário pode referir a seguinte tabela para a manutenção simples. Se a falha não pode ser eliminada, contacte por favor o fabricante.

Após o serviço de vendas

Este produto é justificado por um ano sob as circunstâncias que o usuário cumpre inteiramente com as exigências das instruções, o método do uso está correto, e ninguém é danificado.
