Detalhes do produto:
Lugar de origem: China
Marca: KACISE
Certificação: CE
Número do modelo: MPTD-5000
Condições de Pagamento e Envio:
Quantidade de ordem mínima: 1 parte
Preço: Negotiable
Detalhes da embalagem: caixa/caso de madeira, ou pedidos dos clientes
Tempo de entrega: 5-8 dias de trabalho
Termos de pagamento: L/C, D/A, D/P, T/T, Western Union, MoneyGram, paypal
Habilidade da fonte: 10000pcs/month
Contato
Descrição de produto detalhada
alcance: 0… 3.5MPa a 0… 150MPa saída: 3.33mV/V, 2.00mV/V
Precisão: ±1.0%FS, ±1.5%FS Fonte de Alimentação: 10VDC (6~12) VDC
Repetibilidade: ±0.2%FS Resistência da ponte: 350 ohms±10%
Pressão da sobrecarga: 1.5×FSO Resistência de isolação: 200MΩ @ 100Vdc
Realçar:

sensor da pressão da precisão alta

,

Transmissor de pressão piezoresistente

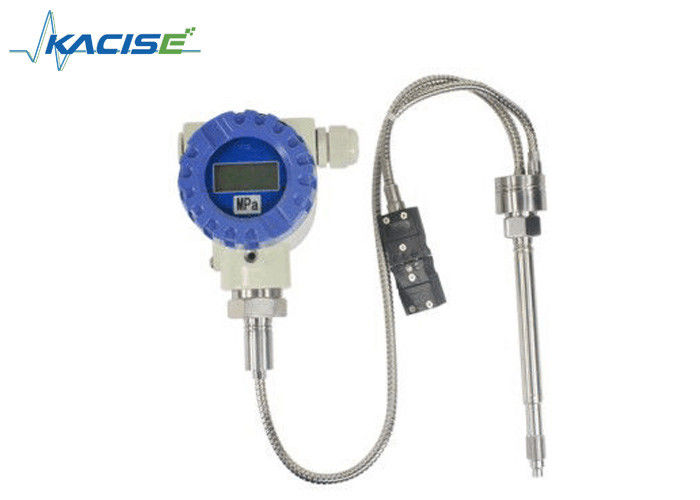

               Transdutor de pressão do derretimento MPTD-5000 (sanitário)



Material não tóxico sanitário do transdutor de pressão do derretimento da haste rígida para o equipamento de processo do alimento 0



Descrição
As séries de GX MPTD-5000 derretem o transdutor de pressão (haste & sanitário rígidos) podem medir a pressão e a temperatura em um ponto, que pode ser amplamente utilizado equipamento em processo da medicina & do alimento. O modelo 5000T é com par termoelétrico. Zero & o período podem ser ajustáveis; com sinal amplificado pode ser conectado com o PLC. Tem as vantagens da elevada precisão e da qualidade segura, boa, calibração interna de 80%.



Característica
a instalação simples do 
qualidade do padrão elevado do 
soldadura de aço inoxidável do 
calibração interna do  80%
estabilidade e repetibilidade excelentes do 
o  adota o material ambiental e não-tóxico



Aplicação
equipamento da fibra química do 
equipamento de fabricação do plástico e da borracha do 
equipamento de processo da medicina & do alimento do , etc.
 a outra medida e controle da pressão

Especificação

Parâmetro
Escala 0… 3.5MPa a 0… 150MPa
Saída 3.33mV/V, 2.00mV/V
Precisão ±1.0%FS, ±1.5%FS
Fonte de alimentação 10VDC (6~12) VDC
Repetibilidade ±0.2%FS
Resistência da ponte 350 ohms±10%
Pressão da sobrecarga 1.5×FSO
Calibração interna 80%±1.0%
Resistência de isolação 200MΩ @ 100Vdc
Máximo Diafragma Temp 200°C
Material da membrana de aço inoxidável 15-5PH revestido
Conector bonde 5PIN, 6PIN
Conector do processo 1/2” - 20UNF, M14×1.5, M18×1.5 (projeto do cliente)



Dimensão

MPTD-5000

Material não tóxico sanitário do transdutor de pressão do derretimento da haste rígida para o equipamento de processo do alimento 1

MPTD-5000T



Material não tóxico sanitário do transdutor de pressão do derretimento da haste rígida para o equipamento de processo do alimento 2

Guia pedindo



Modelo Escala (barra) Saída Linha de parafuso Conexão elétrica A outra exigência
MPTD-5000 (T) --- --- --- --- ---
Exemplo: MPTD-5000-500Bar-3.33mV/V-M14×1.5-6PIN



Precauções da instalação

A instalação
O diafragma do sensor é a parte o mais facilmente danificada, por favor não deixa cair o tampão protetor antes da instalação, e na instalação deve pagar a atenção à proteção do diafragma do sensor. O processamento de furos de montagem deve ser processado de acordo com as exigências técnicas do tamanho do furo da instalação e da tabela do tamanho, evitar a instalação do furo não é padrão causou ao risco o diafragma do sensor e impacta o trabalho normal do sensor.
Desmonte
Para assegurar-se de que a instalação do furo não esteja saida atrás do corpo estrangeiro ou do plástico do metal, todos os sensores devem ser removidos da máquina antes de limpar a extrusora, o sensor pode ser removido somente quando o polímero está em um estado derretido quente, remove e imediatamente usando um pano macio para limpar o diafragma da ponta de prova do sensor. A tecnologia Co. do Optronics de Xi'an Kacise, Ltd. pode fornecer o furo da instalação da ferramenta especial da limpeza para limpar o material residual no furo a fim facilitar a instalação seguinte.



Partida
Assegure o aquecimento adequado e o tempo de derretimento antes que o equipamento esteja ligado, a fim assegurar-se de que todos os materiais na peça da membrana do sensor antes do trabalho da maquinaria da extrusão estejam no estado de derretimento.

Lugar
A ponta de prova do sensor pode resistir a alta temperatura, mas a temperatura do escudo deve estar abaixo de 80°C, consequentemente, em processo da instalação e da utilização, o usuário deve pagar a atenção à instalação da peça do escudo do sensor fixada no ambiente da temperatura ambiente. O isolamento do escudo e da região de alta temperatura é benéfico melhorar a precisão da medida e a vida útil do sensor.

Efeito da sobrecarga
Em processo do controle de pressão real, preferivelmente dentro da pressão avaliado, embora o sensor tenha alguma capacidade de sobrecarga, mas da sobrecarga dos muitos tempos afetará a precisão e a vida útil da medida do sensor.

Conexão elétrica
Na conexão elétrica, o sinal do transmissor output cabo de conexão deve ser conectado separadamente através do entalhe da fiação para evitar a interferência da cena.

Direito e errado do diagrama esquemático do tamanho do furo de montagem
Furo de montagem

Planar selado
Material não tóxico sanitário do transdutor de pressão do derretimento da haste rígida para o equipamento de processo do alimento 3 D1 M18×15 M22×15 G3/8” G3/4”
D2 Φ10.2 Φ16.1 Φ10.2 Φ18.3
D3 Φ15.5 Φ20.1 Φ14.5 Φ24.2
M Φ19 Φ23 Φ17 Φ28
A 11 11 9 11
B 13 13 10 14
C 40 25 25 40
inclinaçãode 45°selada
Material não tóxico sanitário do transdutor de pressão do derretimento da haste rígida para o equipamento de processo do alimento 4 D1 M12×1.5 M14×1.5 1/2-20UNF M18×1.5
D2 Φ8.1 Φ8.1 Φ8.1 Φ10.2
D3 Φ10.8 Φ12.5 Φ11 Φ15.5
D4 Φ13 Φ15 Φ14 Φ19
A 6 6 6 6
B 9 9 9 11
C 16 16 16 20



Diagrama esquemático da conexão elétrica

Material não tóxico sanitário do transdutor de pressão do derretimento da haste rígida para o equipamento de processo do alimento 5
