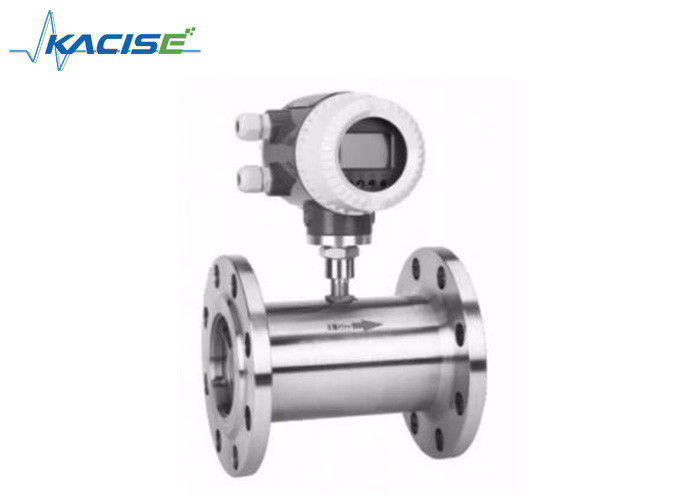

Tipo material de aço inoxidável precisão alta da turbina de medidor de fluxo para o gás do petróleo

Medidor de fluxo da turbina da série de KXTUF

Descrição
O medidor de fluxo da turbina de KXTUF é o uso de sensor de fluxo desenvolvido avançado da turbina da tecnologia de microprocessador da único-microplaqueta da baixa potência e integração do totalizer da exposição do medidor esperto novo, com uma estrutura compacta, leituras intuitivas claramente, confiança alta, sem interferência exterior do poder, anti-relâmpago, vantagem óbvia do baixo custo, é amplamente utilizado medir a tubulação fechado e 1Cr18Ni9Ti de aço inoxidável, 2Cr13 e o corindo Al2O3, o carboneto para não se corroer, e nenhuma fibra, partículas e outras impurezas, viscosidade kinematic na temperatura de funcionamento são menos de 5 o ² do × 10-6m/s do líquido, para a viscosidade kinematic mais de 5 o ² do × 10-6m/s do líquido, pode ser controle quantitativo, alarme excessivo, etc., é um medidor da medida e da energia de fluxo ideal.
Objetos da medida: lubrifique, líquidos orgânicos, líquido inorgánico, gás de petróleo liquefeito, gás natural, gás de carvão e líquidos criogênicos.

 Características
Precisão alta do ☆, geralmente até ±1%R, ±0.5%R, precisão alta até 0.2%R
repetibilidade do ☆Good, repetibilidade a curto prazo até 0,05% ~ 0,2%, no pagamento de comércio são a escolha preferida do medidor de fluxo.
Saída do ☆ do sinal da frequência do pulso, apropriada para o totalizer e a conexão com o PC; nenhuns deslocamento zero e interferência forte resistem
O ☆ que o sinal de alta frequência (3~4KHz) pode ser obtido, a definição do sinal é forte.
Diâmetro até o 1:20, calibre pequeno 1 da vasta gama do ☆, o médio e o grande: 10.
Estrutura compacta do ☆ & manutenção conveniente

Aplicações
Gás de petróleo liquefeito do ☆, petróleo refinado e transporte do óleo bruto e estações claras, a primeira e estação terminal do recolhimento do grande oleoduto bruto para o pagamento de comércio.
☆ amplamente utilizado no petróleo, no produto químico, na metalurgia, no papel e nas outras indústrias para medir o volume de fluxo líquido e de volume total.

Especificações

Escala de medição & pressão de funcionamento

Classificação do instrumento
1. de acordo com a função do instrumento, o medidor de fluxo da turbina de KXTUF pode ser classificado a dois tipos, que é:
Sensor de fluxo da turbina do ☆/transmissor
Medidor de fluxo integral esperto da turbina do ☆

descrição 2.Function
Sensor de fluxo da turbina do ☆/transmissor
   Este produto próprio não tem nenhuma função local da indicação, simplesmente transmissão remota do sinal do fluxo. O sinal do fluxo pode ser dividido ao sinal de pulso ou ao sinal atual (4-20mA); preço baixo, nível alto da integração, volume, especialmente apropriados pequenos para usar-se junto com o indicador secundário, o PLC, a DCS, e os outros sistemas de controlo com o computador.

De acordo com o sinal de saída, o tipo do produto pode ser dividido ao tipo de KXTUF-N e ao tipo de KXTUF-A.

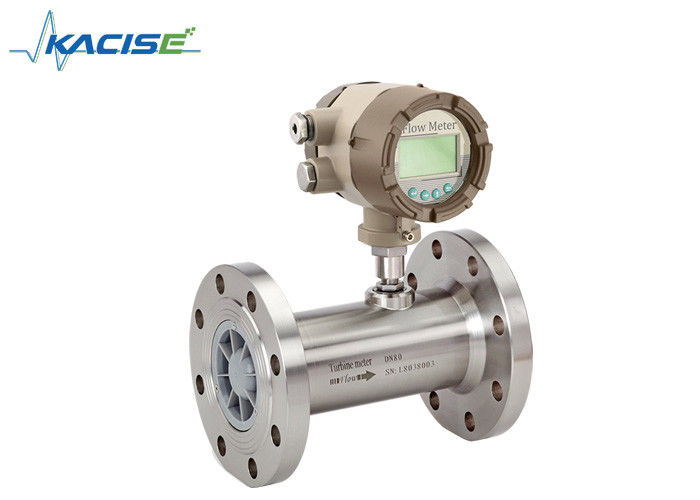

Medidor de fluxo integral esperto da turbina do ☆
Este produto próprio com função local da exposição, duas unidades de exposição disponíveis, de acordo com o modo da fonte de alimentação, se com transmissão remota do sinal, pode ser dividida ao tipo de KXTUF-B e ao tipo de KXTUF-C.

KXTUF-B: Pilha do lítio da fonte de alimentação 3.2V 10AH (4 anos de vida útil), sem saída do sinal.

KXTUF-C: A fonte externo da C.C. 24V, output o sinal atual do fio do padrão dois de 4-20 miliampère, a comunicação de RS485 ou de CERVO opcionais.

Dimensão

Diagrama 1 (DN4~DN10): Tipo de conexão rosqueado sensor de fluxo da turbina (que inclui a seção reta da tubulação).
Diagrama 2 (DN15~DN40): Desenho conectado linha do tamanho do sensor de fluxo.
Diagrama 3 (DN4~DN10): Desenho conectado flange do sensor de fluxo da turbina.
O método da instalação do sensor de acordo com especificações diferentes, adota a linha ou a conexão da flange, o método da instalação é mostrada no diagrama 1, 2, 3.

Dimensões da instalação

Informação pedindo
