TIPO MEDIDOR DA HÉLICE GXCM07-12 DA CORRENTE
1. Descrição

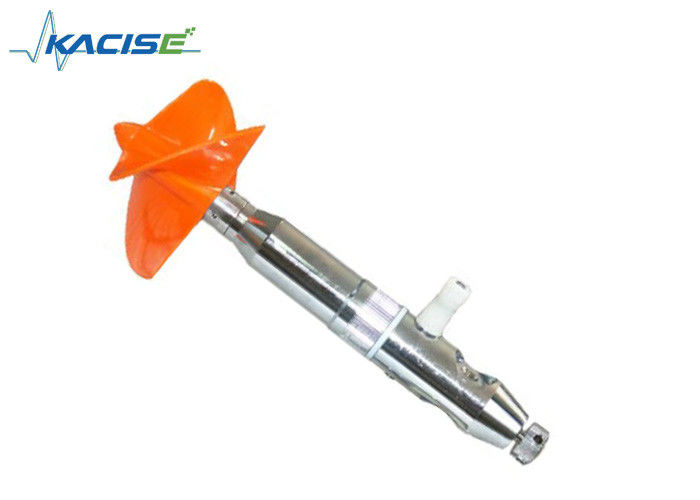

O tipo medidor atual da hélice GXCM07-12 é usado para medir a velocidade de fluxo média de hora em hora em pontos dados. Sendo leve, impacto e portátil, este instrumento aplica-se aos rios, os encanamentos, os canais da irrigação e de drenagem, investigação hidrológica, e experiências do runoff.
2. Especificação
| O diâmetro giratório para a hélice |
Ф60mm |
| O passo hidráulico da linha para a hélice |
H=120mm |
| Velocidade mínima |
Vo≤0.06m/s (normal)
Vo≤0.05m/s (superior)
|
| Profundidade operacional |
0.1~1.2m (vadeando a haste) |
| Accurancy |
variação imparcial: m≤±1.2% (Normal)
m≤±1.0% (prêmio)
V<0>
Erro relativo: σ≤±5%
|
| Sinal |
dois sinais em cada giratório |
| Condição operacional |
0~35℃ |
| Tempo de funcionamento contínuo |
24h |
| Vadeando Rod (adicional) |
CG16-1 que vadeia a haste para o canal aberto: 1600 milímetros em quatro seções;
Tipo de apoio interno haste especial vadear para o encanamento
|
3. Configuração
1) O tipo medidor atual da hélice GXCM07-12 é composto de uma parte de detecção, do mecanismo da transição de sinal, de uma aleta de cauda, e de uma haste vadear. A instrução do contador está na última página do texto.
2) Detectando a parte
Instalado na linha central giratória na parte dianteira do instrumento, a parte de detecção é uma hélice de parafuso da três-folha usada para detectar a velocidade de fluxo. Gire a velocidade da hélice é proporcional ao caudal. As constantes proporcionais são medidas em testes do canal.
3) Mecanismo da transição de sinal
O mecanismo da transição de sinal é transformar o número de gerencio de hélice em sinais de pulso bondes para contar pelo interruptor do ímã-junco. O ímã é instalado verticalmente na cauda da linha central giratória, gerencio síncrono com hélice. O interruptor Reed é encapsulado em um componente impermeável fixado no corpo principal perto do ímã. Quando a hélice é conduzida pela corrente, o ímã e a hélice estão girando synchronously. A rotação de cada hélice induz duas vezes da magnetização entre o ímã e o interruptor reed. O número de gerencio é transformado em sinais e transmitido ao contador.
4) Aleta de cauda (adicional)
A aleta de cauda é usada para nivelar o instrumento no canal aberto durante a medida do fluxo. Se no fluxo raso, e da lento-taxa, ou nos encanamentos, instrumentos pode ser nivelado eyeballing, as aletas de cauda não são necessárias.
5) Tipo CG16-1 que vadeia Rod (adicional)
Vadear Rod é usado para medir a profundidade de água, e instrumento fixo nos pontos de medição dados. Há um soquete da transição de sinal sobre vadear.
4. Princípios e cálculo operacionais
O relacionamento funcional entre o caudal e a velocidade giratória da hélice é determinado por testes do canal.
Fórmula da calibração:
V = Kn + C
taxa do V-fluxo, m/s;
passo K-hidráulico da hélice, m da linha;
taxa n-giratória de hélice, n= N /T, 1/s
(número degerencio de hélice; duração demedição);
constante do C-instrumento, m/s.
O caudal é realmente taxa giratória média de hélice na duração de medição dada.
5. Manutenção
hélice do
O material da hélice é plástico excelente da engenharia. Após mais de dez anos de várias experiências, este material é provado ser característico da impacto-resistência, corrosão-resistência, atmosfera-causada a deterioração-resistência e a boa estabilidade térmica, até padrões técnicos.
A qualidade da hélice domina a capacidade do instrumento. A fim garantir o valor exato de K dentro acima da fórmula, a manutenção da hélice deve ser sublinhada.
1) Impeça-a do impacto feroz durante a medida.
2) Limpe para fora o óleo e o sedimento da hélice pela água ou pelo gás, mantendo a limpa e seca.
3) Em estações do gelo, a água fervida pode ser derramada na hélice à aproximação amigável o gelo.
Nunca use o fogo ao assado ele.
4) A hélice é fixa na linha central giratória por linhas de parafuso. Se sob o caudal rápido, a chave inglesa de gancho deve ser usada para parafusá-lo para baixo. Especialmente para a medida nos encanamentos de estações de bombeamento, quando a medida termina imediatamente, a corrente do reverso fará a hélice girar o rightabout. A linha de parafuso é fácil de afrouxar. Nunca use o cortador de fio para parafusá-lo para baixo de medo da dilaceração.
rolamento de esferas do
Como um componente crucial do sistema de apoio do medidor atual, o rolamento de esferas, especialmente a seção desprezada influencia a capacidade do instrumento. A programação técnica deve ser conformada para limpar o rolamento de esferas. O material do rolamento de esferas é 9Cr18 de aço inoxidável. Embora seja oxidação-resistente, a manutenção cuidadosa para GCr15 de aço inoxidável deve ser conduzida nela. Se danificado, o rolamento de esferas pode ser comprado de acordo com o código: D25MX.
Limpando o rolamento de esferas:
1) O gás número 120 (SY1207-67) ou número 200 (GB444-64) é bom limpador.
2) Limpar deve ser conduzida em uma lata coberta da confusão da caixa ou do alumínio da porcelana. Ajuste uma tela de cobre (65 eyes/3.3cm) em 10mm da parte inferior da caixa para filtrar o sedimento. Prepare três caixas para a limpeza áspera e termine-as limpar.
3) Os operadores devem lavar as mãos com água e sabão mornos. Outros povos não devem tocar no rolamento de esferas à mão.
4) A câmara do rolamento de esferas deve ser limpada com cuidado para impedir a poeira, arquirrival para o rolamento de esferas.
5) O óleo do instrumento GB487-84 é o centistroke 6.3-8.5 em 50℃. Tem características excelentes da viscosidade-temperatura e substâncias prejudiciais da carne sem gordura tais como o ácido, a umidade, a poeira e a impureza mecânica, até padrões restritos. Se outros tipos de óleo do instrumento são usados, a calibração nova nela deve ser feita.
6) O óleo do limpador e do instrumento deve concordar com os standard internacionais, depositados corretamente, e impedidos restritamente da água e da impureza.
7) Procedimento de limpeza
Gire e limpe o rolamento de esferas na primeira caixa com o gás 10 vezes, metade em um sentido. Gire então para as segundas e terceiras caixas para repetir o mesmos processo. Agite fora o gás, e instale o rolamento de esferas imediatamente, evitando a exposição velho no ar.
Se há alguma água que participa na câmara do rolamento de esferas (julgada pela sensibilidade da rotação da hélice) após a medida, limpe-à tempo. Guarde a circunferência circular do rolamento de esferas, agitando a água ou o sedimento fora do rolamento de esferas no sentido axial. Repita então o procedimento de limpeza dentro (7).
8) Mantenha o instrumento na sala pairosa, seca e não corrosiva. Após 3 – 6 meses, rolamento de esferas devem ser verificados, limpado, e lubrificado.
que desmonta, lavando, montando e enchimento do óleo
Embora a câmara do rolamento e a linha central giratória tenham o desempenho excelente da selagem, a condição e a ignorância sórdidas de princípios técnicos induzirão a umidade que participa na câmara. A atenção especial deve ser paga durante a desmontada, o lavagem, a montagem e a lubrificação do instrumento.
(1) desmontada e lavagem
Após a medida, desmonte o corpo atual do medidor do suporte. Verifique a qualidade do óleo na câmara do rolamento do tampão transparente. Se o óleo é claro sem água nele, e a sensibilidade da hélice é normal, o instrumento não é necessário ser lavado. Contudo, a fim garantir a precisão do instrumento, abra o tampão transparente, adicione o óleo na câmara do rolamento e esprema para fora as gotas da água da divisória dianteira. Se o óleo na câmara do rolamento é um pouco feculent, o instrumento deve ser desmontado completamente.
(2) montagem
De acordo com a sequência reversa da desmontada, monte os componentes lavados. Aperte os tampões de parafuso à mão ou a chave inglesa de gancho. Montar deve ser verificada como seguida.
1) A diferença da reunião entre o grupo giratório da hélice e o corpo principal do instrumento é 0.3-0.4mm que podem ser medidos pelo calibre de espessura. Se a diferença é demasiado estreita, uma gaxeta pode ser adicionada ao passo do grupo giratório para evitar a fricção possível influenciar a sensibilidade do instrumento. Se a diferença é demasiado larga, a água é fácil de participar na câmara do rolamento. As duas situações anormais são causadas principalmente pelo procedimento de montagem não padronizado.
2) A diferença do salto do grupo giratório não deve ultrapassar 0.03mm verificados pelo calibre do seletor. Disque a hélice à mão. Se a rotação da hélice é não tão lisa mas uma pouco instável, não é de acordo com padrões. Verifique a diferença do salto da linha central da hélice e do grupo giratório pelo calibre do seletor para determinar métodos do reparo. Observação especial: a extrusão da bomba conduzida excêntrica é a mais possível para causar a entrada de água.
3) A sensibilidade do instrumento é o sopro dos by mouth verificados. Se um leve sopro conduz a hélice gire lisamente sem sentido da obstrução, a sensibilidade está considerado para ser elegível. Nós recomendamos JGM-1 o tipo verificar-calibre da sensibilidade do volante desenvolvido por nosso instituto. O volante está funcionando com um cabo suspendido e um peso. O momento médio da fricção é determinado pela duração da rotação do volante. Assim, a sensibilidade do instrumento pode ser julgada. É mais segura usar o calibre para medir a sensibilidade.
4) O instrumento montado deve ser colocado na tabela. Coloque o bloco de madeira sob o corpo, mantendo a suspensão da hélice. Se não, põe-na no abrigo imediatamente.
(3) lubrifique o enchimento
As luvas do rolamento e da distância são lavadas, a seguir montadas junto. Se o grupo giratório é provado ser de acordo com procuras técnicas, encha o óleo na câmara montada com o grupo giratório, e o tampão. Acople-os junto imediatamente e aperte-o o tampão. Se os lances do óleo do instrumento do grupo giratório e lá não são nenhuma bolha de ar no tampão, a câmara deve ser enchida acima. A fim impedir a câmara das bolhas de ar, mantenha a cabeça do instrumento na parte superior quando você aperta o tampão. Encha o óleo nos furos do suporte, a seguir monte-o com o corpo principal. Assim, o instrumento está completo do óleo para dentro.
mecanismo da transição de sinal do
O mecanismo da transição de sinal é composto do ímã e do interruptor reed. O ímã é realizar na caixa do ímã. O Remanence é 700-1000Gauss. O interruptor reed é selado com cola Epoxy. As ampère-voltas mínimas são 12-18AT. O ímã e o interruptor reed em um instrumento não são acoplados exclusivamente, mas cambiável com outros instrumentos. São igualmente descartáveis um purchasable.
A esperança de vida do interruptor reed é influenciada extremamente pela carga do sistema de energia. Em 3V e em 30mA, pode trabalhar 5×105times. Em seguida que deve ser substituída. 1minute é precisado somente para a substituição, mesmo no campo. Não é necessário levantar o instrumento acima da água, porque o interruptor reed é selado completamente.
Observe o valor do poder e a corrente do contador conectado. Nunca escolha o tipo contador da indutância.
Na água com salinidade alta ou águas residuais poluídas industriais, tais como a efluência de galvanização, o emplastro esparadrapo pode ser usado para envolver os cargos obrigatórios (positivos) do interruptor reed, evitando procura um caminho mais curto com corpo principal do instrumento (negativo) na água.
Incasement do
Após a medida, levante o instrumento acima da água. Seque-a com toalhas. Põe-na no alojamento de acordo com a posição original. Outros acessórios devem bem ser colocados. Verifique a colocação dos componentes se o alojamento não pode bem-ser coberto. Pressione nunca forçada a tampa do alojamento.
6. Conjunto completo
| Artigo |
Número |
|
Corpo principal (com os parafusos usados para fixar o corpo principal
ao vadear a haste)
|
1 |
| Interruptor reed de reposição (com o tampão para conter a linha) |
1 |
| Ajustando o pino |
2 |
| Garrafa de óleo |
1 |
| cartão do coeficiente |
1 |
7. Esperança de vida
1. 5years sob a operação e manutenção correta.
2. Sob a operação correta, a fórmula da calibração deve ser verificada após 1-2years.
