Lugar de origem: | China |
Marca: | Kacise |
Certificação: | CE |
Número do modelo: | KTG-50 |
Quantidade de ordem mínima: | 1 parte |
---|---|
Preço: | Negotiable |
Detalhes da embalagem: | caixa/caso de madeira, ou pedidos dos clientes |
Tempo de entrega: | 5-8 dias de trabalho |
Termos de pagamento: | L/C, D/A, D/P, T/T, Western Union, MoneyGram, paypal |
Habilidade da fonte: | 10000pcs/month |
Peso: | ≤250g | Dimensões: | Φ50×76mm |
---|---|---|---|
Flange: | 52×52mm | Inclinação da saída: | 10~14mV/ |
vibração: | 5G | Choque: | ≥60g |
Largura de faixa: | ≥70HZ | temperatura: | -40~65℃ |

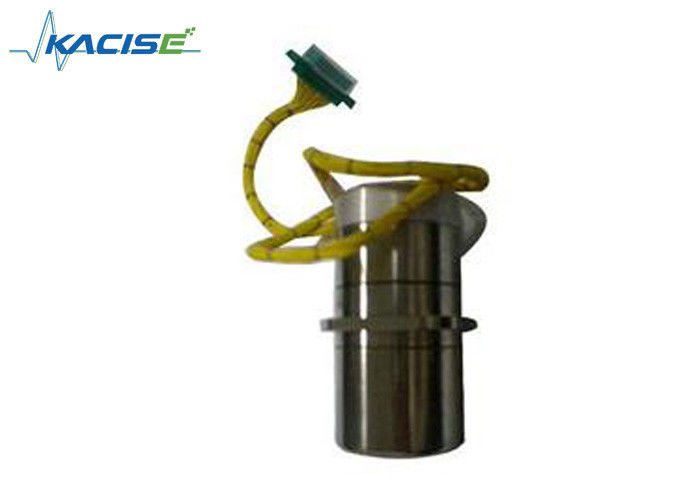

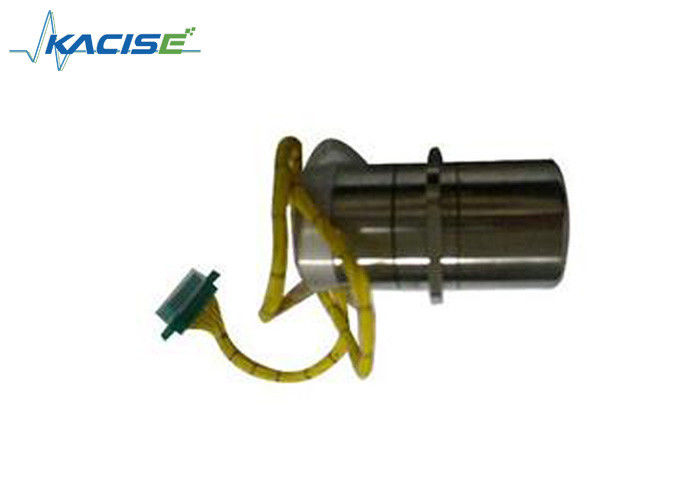

Giroscópio ajustado dinâmico da precisão KTG-50 alta
Característica
Precisão alta
Vida útil longa
Alcance dinâmico largo
Confiança alta
Introdução
KTG-50 foi usado para a superfície da água, o sistema da correia-para baixo da terra, procurar rápido do verdadeiro-norte, o perseguidor da antena de televisão, e o amplamente utilizado no sistema com inércia da correia-para baixo do voo espacial. O giroscópio igualmente pode ser usado para a terra, mar, aviação, transportador do voo espacial, sistema da atitude da plataforma da correia-para baixo.
Parâmetro
Parâmetro | Especs. | Valor | Unidade |
Poder | Poder (fase 3) | 16&500 | V & hertz |
Poder (1 fase) | 5&16000 | V & hertz | |
desempenho | Tração aleatória | ≤0.01 | °/h |
Estabilidade da tração | ≤0.3 | °/h | |
Não-linear | ≤0.5 | %FS | |
Taxa de seguimento máxima | ≥200 | °/S | |
Tração Não-G-sensível | ≤15 | °/h/g | |
Tração G-sensível | ≤8 | °/h/g | |
Largura de banda | ≥70 | Hertz | |
Fator de escala de Torquer | ≥680 | °/h/mA | |
tecnologico | Taxa da sincronização | 10000 | r/min |
Tempo de sincronização | ≤10 | S | |
Inclinação da saída | 10~14 | milivolt ‘ | |
Torquer preliminar | 7±1 | Ω | |
torque secundário | 2±0.5 | Ω | |
Físico | Peso | ≤250 | g |
Dimensões | Φ50×76 | milímetro | |
Flange | 52×52 | milímetro | |
Ambiente de trabalho | Temperatura | -40~65 | ℃ |
Vibração | 5 | g | |
Choque | ≥60 | g |
A instalação
Os produtos devem ser instalados para assegurar-se de que X (Y) a linha central e a linha central de referência da medida coincidem, erro da instalação devem ser menos de 5'.
Operação
os produtos 1.Only que combinam o poder apropriado e a placa de circuito fechado do laço a fim trabalhar corretamente, placa de circuito da necessidade, explicam por favor adiantado.
2.When o produto sob o uso normal, você deve girar sobre o poder ligar o motor, sobre 10s, e então o laço do em-fechamento, de modo que os produtos no estado fechado do laço; a parada programada, desconexão travou o laço de modo que o produto estivesse na operação do aberto-laço, e desliga então a fonte de alimentação.
3.Product energizado, interrompido em 20s, deve evitar agitar o produto, o processo de instalação deve ser luz, ilumina-se acima, a não-colisão do produto, percussão.
4.Product no uso do processo é proibido restritamente para puxar a tomada.
5.Product no uso do processo, não pode procurar um caminho mais curto entre a fonte da alimentação externa.
6.Abnormality ocorre durante o uso, deve imediatamente desligar o poder, isolamento de falha, se a falha interna do produto, o cliente notificará prontamente minha empresa, minha empresa organizada pelo reparo.
Dimensão
Definição do conector
O tipo do soquete: J30J-15T (cabo length160~175mm)
Pin não. | Definição de função | Observação |
1 | Saída do sinal da X-linha central | |
2 | Terra | Para o poder e os sinais da excitação |
3 | bobina do torque da X-linha central (a extremidade) | |
4 | Um poder do motorista do motor da fase | Lá-fase 16V, 500Hz |
5 | Fonte de alimentação da excitação do sensor | Singal-phase5V, 16KHz |
6 | Saída do sinal da Y-linha central | |
7 | bobina do torque da Y-linha central (o começo) | |
8 | Poder do motorista do motor da fase de B | Lá-fase 16V, 500Hz |
9 | DC+15V | Poder para o pré-amplificador |
10 | DC-15V | Poder para o pré-amplificador |
11 | bobina do torque da X-linha central (o começo) | |
12 | ZERO | |
13 | ZERO | |
14 | Poder do motorista do motor da fase de C | Lá-fase 16V, 500Hz |
15 | bobina do torque da Y-linha central (a extremidade) |
NOTA: O mesmo aplica-se a J30J-21T, se o uso o outro soquete, explica por favor adiantado.
