| Lugar de origem: | China (continente) |
| Marca: | Kacise |
| Certificação: | certificate of explosion-proof, |
| Número do modelo: | KUS550 |
| Quantidade de ordem mínima: | 0-100 |
|---|---|
| Detalhes da embalagem: | cada unidade tem a caixa individual e todas as caixas são embaladas em pacotes padrão ou os clientes |
| Tempo de entrega: | 5-8 dias do trabalho |
| Termos de pagamento: | T / União, T Ocidental, MoneyGram |
| Habilidade da fonte: | 1000 peças por semana |

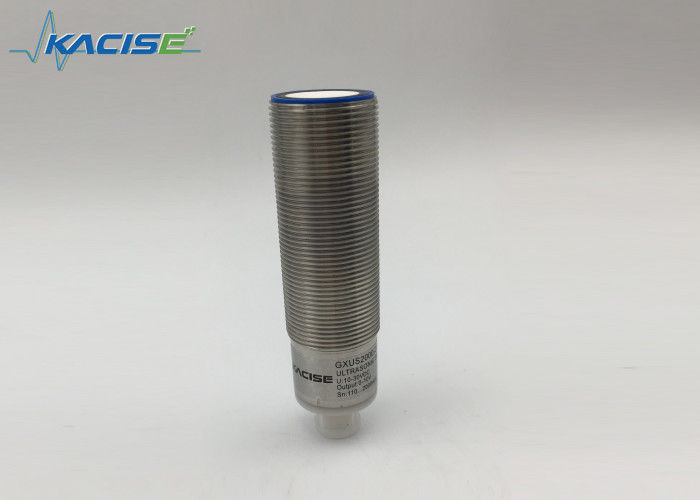

| Produto: | Sensor ultrassônico da distância | Escala da detecção: | 200mm~3000mm |
|---|---|---|---|
| Frequência do transdutor: | 125Khz | Tensão de funcionamento: | 24VDC |
| Tensão de funcionamento do limite: | 13VDC~30VDC | Categoria do IP: | IP67 |
| Realçar: | Transmissor nivelado ultra-sônico,sensor nivelado líquido ultrassônico |
||
| M18 | |
| Detectando a escala | 100… 1000 milímetros |
| Escala de ajuste | 100….1000mm |
| Área inusável | 0… 100 milímetros |
| Placa padrão do alvo | 100 milímetros x 100 milímetros |
| Frequência do transdutor | approx.220 quilohertz |
| Atraso da resposta | Senhora aproximadamente 10 |
| M30-type1 | |
| Detectando a escala | 200… 2000 milímetros |
| Escala de ajuste | 200….2000mm |
| Área inusável | 0… 200 milímetros |
| Placa padrão do alvo | 100 milímetros x 100 milímetros |
| Frequência do transdutor | approx.150 quilohertz |
| Atraso da resposta | Senhora aproximadamente 10 |
| M30-type2 | |
| Detectando a escala | 200… 3000 milímetros |
| Escala de ajuste | 200….3000mm |
| Área inusável | 0… 150 milímetros |
| Placa padrão do alvo | 100 milímetros x 100 milímetros |
| Frequência do transdutor | approx.70 quilohertz |
| Atraso da resposta | Senhora aproximadamente 20 |
| M30-type3 | |
| Detectando a escala | 400… 6000 milímetros |
| Escala de ajuste | 400….6000mm |
| Área inusável | 0… 300 milímetros |
| Placa padrão do alvo | 100 milímetros x 100 milímetros |
| Frequência do transdutor | approx.50 quilohertz |
| Atraso da resposta | Senhora aproximadamente 40 |
Indicadores/meios de funcionamento
| Azul do diodo emissor de luz |
Piscamento: o programa pode ser atuado, este estado O azul conduziu piscará em torno do minuto 5 após o poder do sensor sobre, indica que o sensor pode ser programado, e então o azul conduziu girará perpetuamente sobre. Para indicar o estado de poder. |
| Diodo emissor de luz amarelo |
indicação do estado de comutação piscamento: durante o objeto da função do programa detectado |
| Diodo emissor de luz vermelho |
Funcionamento normal: a luz indica sobre o erro detectado. Programação: piscar, eco perdeu, isso significa o sensor coberto ou nenhum objeto no fromt do sensor, |
Especificações elétricas
| Tensão de funcionamento UB | C.C. de 13… 30 V, ondinha 10% SS |
| fonte I0 atual da Nenhum-carga | ≤ 45 miliampères |
Entrada
| Tipo entrado | 1 entrada do SEMINÁRIO DE ESTUDANTES |
|
escala de funcionamento A1: 0V/GND… +1 V, escala de funcionamento A2: +6 V… +UB |
|
| impedância da entrada: > kΩ 4,7; Pulso do programa do SEMINÁRIO DE ESTUDANTES: ≥ 1 s |
Saída
| Tipo da saída |
1 saída E4 do interruptor, NPN NO/NC, programável saída E4 de 2 interruptores, PNP NO/NC, programável 3 saída E4 do analógico 0-10V programável. 4 saída E4 do analógico 4-20mA programável 5 RS485 saída E4 programável. |
| IE da corrente de funcionamento Rated | 200 miliampères, procuram um caminho mais curto/sobrecargas protegidos |
| Ajuste de defeito | Ponto de comutação A1: ponto de comutação A2 de 150mm: 1000mm |
| Queda de tensão | ≤ 2,5 V |
| Precisão de repetição | ≤ 1% |
| Frequência de comutação f | ≤ 13 hertz (personalizados para a versão de alta frequência) |
| Histerese H da escala | 5% da distância de funcionamento ajustada |
| Influência da temperatura | ±1.5% do valor completo |
Circunstâncias ambientais
| Temperatura ambiental | -25… 70℃ (248… 343K) |
| Temperatura de armazenamento | -40… 85℃ (233… 358K) |
Especificações mecânicas
| Conexão | Conector V1 (M12×1), 4-pin |
| Grau da proteção | IP67 |
| Alojamento material | de bronze, folheado a níquel |
| Transdutor |
resina de cola Epoxy/mistura de vidro oca da esfera; poliuretano da espuma, tampa PBT |
Ajustando os pontos de comutação e a saída análoga.
O tipo da saída do interruptor e o tipo sensor da saída análoga podem ser programados enquanto o usuário quer.
Há 8 tipos de funções de saída pode ser programado.
Todos os ensinam a rotina como segue,
etapa 1 ensina um ponto com relativo ensina na circunstância (tensão ou terra de nível elevado). etapa 2 escolhe um ponto diferente da distância (não a mesma com step1) e um diferente ensina na circunstância (não mesma com o step1). A rotina do programa deve ser terminada durante o azul conduziu piscando, o valor de defeito será eficiente se não.
O sensor ultrassônico caracteriza uma saída do interruptor com dois pontos de comutação teachable. Estes são ajustados aplicando a tensão de fonte - UB ou + UB à entrada do SEMINÁRIO DE ESTUDANTES. A tensão de fonte deve ser aplicada à entrada do SEMINÁRIO DE ESTUDANTES no mínimo que 1 diodo emissor de luz do S. indica se o sensor reconheceu o alvo durante o procedimento do SEMINÁRIO DE ESTUDANTES. O ponto de comutação A1 é ensinado com - o UB, A2 com +UB. Cinco funções de saída diferentes podem ser ajustadas.
1. Modo da janela normalmente aberto e função de saída positiva da inclinação do modo do forro.
2. Modo da janela normalmente fechado e função de saída negativa da inclinação do modo do forro.
3. Único ponto de comutação, função normalmente aberta.
4. Único ponto de comutação, função normalmente fechada.
5. Único ponto do interruptor com função normalmente aberta da diferença da histerese.
6. Único ponto do interruptor com função normalmente fechada da diferença da histerese.
7. Detecção de função aberta presença-normal do objeto.
8. Detecção de função aberta presença-fechado do objeto.
Ponto de comutação, ajustando a distância somente depois o poder sobre. O pulso de disparo interno pode assegurar não pode ser mudado após 5 minutos após o poder sobre. Se queira mudar o ponto de comutação, o usuário pode somente ajustando a distância do pedido após o reinício do poder.
Para o tipo da saída RS485.
Há 2 tipos do estilo de trabalho,
Um para a auto medida, o sensor medirá a distância ou o nível repetidamente, e o período da medida pode ser ajustado pelo uart. A medida do resultado pode ser buscada todas as vezes.
O outro estilo foi modo de economia de energia quando o sensor é sono, até que o sensor recebeu o comando do inquérito com pre-código. O protocolo de comunicação é modo-RTU.
Por exemplo a medida do resultado pode ser lida pelo acesso o registro 0x101 pelo protocolo de Modbus.
Para mais informação contacte-nos por favor para o guia da tecnologia de programação.
| Exposições de diodo emissor de luz | |||
| Tempo de programação | Tempo de funcionamento | ||
| Diodo emissor de luz vermelho | EM | -- | Erro accured |
| FORA | Trabalho bem | Trabalho bem | |
| Instantâneo |
Fazer o eco perdeu o programa, Para o única ponto de comutação, programa, ou detecção de objeto. |
----- | |
| Diodo emissor de luz amarelo | EM | ---- | Objeto detacted |
| FORA | ------ | Eco perdido | |
| Instantâneo |
Ensine dentro para o estado pronto, Isso significa que o sensor travou a distância ajustada para o programa |
----- | |
| Diodo emissor de luz azul | EM | Poder sobre | Poder sobre |
| FORA | Sem energia | Sem energia | |
| Instantâneo |
Indicação do período do programa, Somente o azul conduziu flashes que a rotina do programa pode ser feita |
O programa pode ser levado sobre | |
