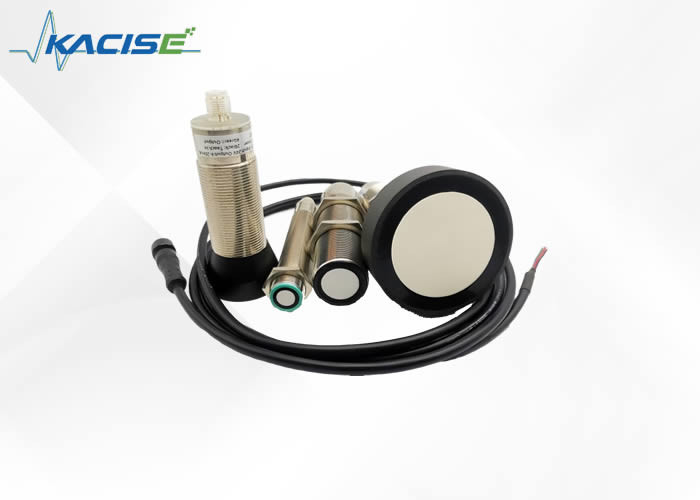

sensor nivelado do interruptor do nível de 1000mm a de 3000mm com RS485, 4~20mA. 0~5Vm saída NPN



1. dimensões

A unidade no diagrama é milímetro.









2. definição eletrônica da relação e dos sinais







3. Parâmetro

Especificações gerais





M18
Detectando a escala	100… 1000 milímetros
Escala de ajuste	100….1000mm
Área inusável	0… 100 milímetros
Placa padrão do alvo	100 milímetros x 100 milímetros
Frequência do transdutor	approx.220 quilohertz
Atraso da resposta	Senhora aproximadamente 10







M30-type1
Detectando a escala	200… 2000 milímetros
Escala de ajuste	200….2000mm
Área inusável	0… 200 milímetros
Placa padrão do alvo	100 milímetros x 100 milímetros
Frequência do transdutor	approx.150 quilohertz
Atraso da resposta	Senhora aproximadamente 10





M30-type2
Detectando a escala	200… 3000 milímetros
Escala de ajuste	200….3000mm
Área inusável	0… 150 milímetros
Placa padrão do alvo	100 milímetros x 100 milímetros
Frequência do transdutor	approx.70 quilohertz
Atraso da resposta	Senhora aproximadamente 20





M30-type3
Detectando a escala	400… 6000 milímetros
Escala de ajuste	400….6000mm
Área inusável	0… 300 milímetros
Placa padrão do alvo	100 milímetros x 100 milímetros
Frequência do transdutor	approx.70 quilohertz
Atraso da resposta	Senhora aproximadamente 40



Os indicadores/que operam-se significam



Azul do diodo emissor de luz	Piscamento: o programa pode ser atuado, este estado O azul conduzido piscará o minuto ao redor 5 após o poder do sensor sobre, indica que o sensor pode ser programado, e então o azul conduzido girará perpetuamente sobre. Para indicar o estado de poder.
Amarelo do diodo emissor de luz	indicação do estado do interruptor piscamento: durante o objeto da função do programa detectado
Vermelho do diodo emissor de luz	Funcionamento do Normal: a luz indica sobre o erro detectado. Programação: piscar, eco perdeu, esse significa o sensor coberto ou nenhum objeto no fromt do sensor,

Especificações elétricas



Tensão de funcionamento UB	C.C. de 13… 30 V, ondinha 10% SS
fonte I0 atual da Nenhum-carga	≤ 45 miliampères

Entrada

Tipo da entrada	1 entrada do SEMINÁRIO DE ESTUDANTES
	escala de funcionamento A1: 0V/GND… +1 V, escala de funcionamento A2: +6 V… +UB
	impedância da entrada: > kΩ 4,7; Pulso do programa do SEMINÁRIO DE ESTUDANTES: ≥ 1 s





Saída



Tipo da saída	1 saída E4 do interruptor, NPN NO/NC, programável saída E4 de 2 interruptores, PNP NO/NC, programável 3 0-10V saída análoga E4 programável. 4 4-20mA saída análoga E4 programável 5 RS485 saída E4 programável.
IE da corrente de funcionamento Rated	200 miliampères, procuram um caminho mais curto/sobrecargas protegidos
Ajuste de defeito	Ponto de interruptor A1: ponto de interruptor A2 de 150mm: 1000mm
Queda de tensão	≤ 2,5 V
Precisão de repetição	≤ 1%
Frequência f do interruptor	≤ 13 hertz (personalizados para a versão de alta frequência)
Histerese H da escala	5% da distância de funcionamento ajustada
Influência da temperatura	±1.5% do valor completo

Circunstâncias ambientais



Temperatura ambiental	-25… 70℃ (248… 343K)
Temperatura de armazenamento	-40… 85℃ (233… 358K)

Especificações mecânicas



Conexão	Conector V1 (M12×1), 4-pin
Grau da proteção	IP67
Alojamento material	bronze, folheado a níquel
Transdutor	mistura de vidro da esfera da resina/cavidade de cola Epoxy; poliuretano da espuma, tampa PBT

4. descrição de funções do sensor

Ajustando os pontos de interruptor e a saída análoga.

O interruptor output o tipo e o tipo sensor da saída análoga pode ser programado como o usuário quer.

Há 8 tipos de funções de saída pode ser programado.

Toda a rotina do ensino como segue,

etapa 1 ensina um ponto com o relacionado ensina na circunstância (tensão ou terra de nível elevado). etapa 2 escolhe um ponto diferente da distância (não a mesma com step1) e um diferente ensina na circunstância (não mesma com o step1). A rotina do programa deve ser terminada durante o piscamento conduzido azul, o valor de defeito será eficiente se não.

O sensor ultrassônico caracteriza um interruptor output com dois pontos de interruptor teachable. Estes são ajustados aplicando a tensão de fonte - UB ou + UB à entrada do SEMINÁRIO DE ESTUDANTES. A tensão de fonte deve ser aplicada ao SEMINÁRIO DE ESTUDANTES entrou no mínimo 1 diodo emissor de luz do S. indica se o sensor reconheceu o alvo durante o procedimento do SEMINÁRIO DE ESTUDANTES. O ponto de interruptor A1 é ensinado com - o UB, A2 com +UB. Cinco funções de saída diferentes podem ser ajustadas.

1. Modo da janela normalmente aberto e função de saída positiva da inclinação do modo do forro.

2. Modo da janela normalmente fechado e função de saída negativa da inclinação do modo do forro.

3. Único ponto de interruptor, função normalmente aberta.

4. Único ponto de interruptor, função normalmente fechada.

5. Único ponto do interruptor com função normalmente aberta da diferença da histerese.

6. Único ponto do interruptor com função normalmente fechada da diferença da histerese.

7. Detecção de função aberta presença-normal do objeto.

8. Detecção de função aberta presença-fechado do objeto.

Ponto de interruptor, distância do ajuste somente depois o poder sobre. O pulso de disparo interno pode assegurar não pode ser mudado após 5 minutos após o poder sobre. Se queira mudar o ponto de interruptor, o usuário pode somente ajustando a distância do pedido depois que reinício do poder.

Para o tipo da saída RS485.

Há 2 tipos do estilo de trabalho,

Um para a auto medida, o sensor medirá a distância ou o nível repetidamente, formiga o período da medida pode ser ajustado pelo uart. A medida do resultado pode ser buscada todas as vezes.

O outro estilo foi modo de economia de energia quando o sensor é sono, até que o sensor recebeu o comando do inquérito com pre-código. O protocolo de comunicação é modo-RTU.

Por exemplo a medida do resultado pode ser lida pelo acesso o registro 0x101 pelo protocolo de Modbus.

Para mais informação contacte-nos por favor para o guia da tecnologia de programação.



Exposições de diodo emissor de luz
		Tempo de programação	Tempo de funcionamento
Diodo emissor de luz vermelho	EM	--	Erro accured
	FORA DE	Trabalho bem	Trabalho bem
	Flash	Fazendo o programa perdido eco, Para o única ponto de interruptor, programa, ou detecção de objeto.	-----
Diodo emissor de luz amarelo	EM	----	Objeto detacted
	FORA DE	------	Eco perdido
	Flash	Ensine dentro para o estado pronto, Isso significa que o sensor travou a distância do grupo para o programa	-----
Diodo emissor de luz azul	EM	Poder sobre	Poder sobre
	FORA DE	Sem energia	Sem energia
	Flash	Indicação do período do programa, Somente os flashes conduzidos azuis a rotina do programa podem ser feitos	O programa pode ser levado sobre





5. condições da instalação

Se o sensor é instalado na queda da temperatura do ambiente abaixo de 0℃, deve fazer bem nas medidas de defesa. Em caso da montagem direta do sensor na através do furo usando as porcas de aço, tem que ser fixo no meio da linha do alojamento.

6. Informação pedindo

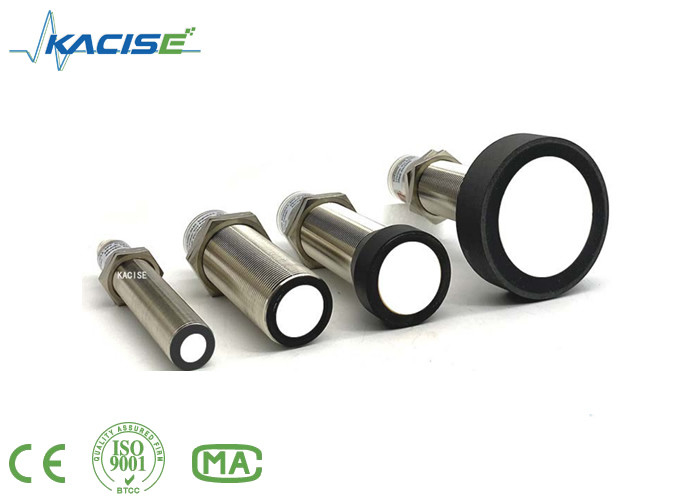

GXUS	Tamanho de corpo	SAÍDA		Escala máxima	Descrição
	M18	Para o corpo M18, a escala máxima para M18 é 1000mm
	M30-Type1	Para o corpo M30. A escala máxima é 2000mm para M30
	M30-Type2	Para o corpo M30. A escala máxima é 3000mm para M30
	M30-Type3	Para o corpo M30. A escala máxima é 6000mm para M30
	Personalizado	Personalizado
		NPN	A saída é NPN
		PNP	A saída é PNP
		Vout	A saída é Vout 0-10V
		mAout	A saída é 4-20mA
		RS485	A saída é RS485
			XXX milímetro		Xxx milímetro são a escala da máxima podem ser detectados Para M18 a escala máxima é 1000mm Para M30 a escala máxima é 6000mm
GXUS	M30	RS485	2000mm
