Lugar de origem: | CHINA |
Marca: | KACISE |
Certificação: | CE |
Número do modelo: | GXPS100 |
Quantidade de ordem mínima: | 1 |
---|---|
Tempo de entrega: | 3-8 dias de trabalho |
Termos de pagamento: | L/C, D/A, D/P, T/T, Western Union, MoneyGram, Paypal |
Habilidade da fonte: | 1000000pcs/month |
Escala: | 0~500m | Precisão: | ±0.25%F.S, ±0.5%F.S, ±1.0%F.S |
---|---|---|---|
Saída: | 4-20mA, 0~5V, 1~5V, 0~10V | Material: | SS, 316L |
Modelo: | GXPS100 | Nome: | Sensor da pressão de água |
Realçar: | sensor da pressão da precisão alta,Transmissor de pressão piezoresistente |

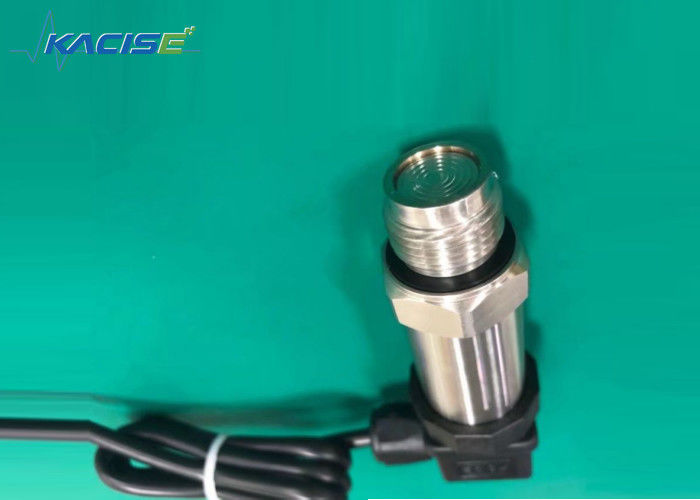

Entrada da saída 24V do diafragma 4-20mA do transmissor de pressão MEMS do tanque de água do sensor da pressão da tubulação de água do conector de Hirschman
Saída de DC&AC
Precisão: 0.5%F.S
Núcleo de alta qualidade da importação
linha saída atual da Não-polaridade 2
Vário porto do conector e de pressão
Amplitude da pressão e sinal de saída múltiplos
O certificado do CE, intrinsecamente seguro impede explode
Aplicação
Petroquímico
Pressão da embarcação
Pressão do encanamento
Facilidade do armazenamento de gás
Máquina refrigerando
Hidráulico e lubrificação
Controle de processos industrial
Fonte de água constante da pressão
Introdução
O princípio de trabalho do sensor da pressão é que a pressão da pressão de água medida atua diretamente no diafragma do sensor, de modo que o diafragma produza um micro deslocamento proporcional à pressão de água, de modo que o valor da resistência das mudanças do sensor, e o circuito eletrônico detectem a mudança, e converta um sinal padrão da medida que corresponde à pressão.
O transmissor de pressão da série GXPS100 é um uso do volume alto, o civil e o industrial, produtos eficazes na redução de custos. Amplamente utilizado no gás, detecção líquida da pressão, tal como a água, o óleo, líquidos corrosivos suaves e gás.
O produto usa a estrutura 1Cr18Ni9Ti de aço inoxidável, importa o tipo internacionalmente famoso da difusão do corpo óleo-enchido do núcleo da pressão, o circuito dedicado do amplificador da instrumentação do sensor que pode facilitar para calibrar seus zero e completo.
Dimensões no milímetro
Parâmetro
Especs. | Valor | |||||
Amplitude da pressão |
0~0.2MPa… 60MPa 2bar… 600bar 29psi… 8700psi 20000MmH20… 6118000mmH2O 1.97atm… 592atm |
|||||
Pressão da carga | pressão do valor nominal de 1,5 vezes (1.5X) | |||||
Pressão da ruptura | pressão do valor nominal de 3 vezes (3X) | |||||
Precisão | ±0.5%F.S (a pinta 300 ou MARTE para uma precisão mais alta estão disponível) | |||||
Estabilidade | Valor típico 0.25%F.S, valor máximo: 0.4%F.S | |||||
Temperatura de funcionamento | -40°C~120°C | |||||
Temperatura da compensação | -10°C~70°C | |||||
Compatibilidade média | Todo o meio cáustico compatível com 1Cr18Ni9Ti | |||||
Desempenho elétrico | sistema de 2 fios | sistema de 3 fios | ||||
Sinal de saída | 4~20mA | 0~5V | 1~5V | 0.5~4.5V | 0~10V | |
Fonte de alimentação | 10~30Vdc | 8~30Vdc | 5V (relação) | 11~30Vdc | ||
Pressão da carga | (U-10)/0,02 (Ω) | >100kΩ | ||||
Isolação | >100M Ω@50V | |||||
Força elétrica | 500V@60 segundo | |||||
Vibração/impacto | 10g/5~2000Hz, seno 11ms dos machados X/Y/Z20g | |||||
Pressão durável | 2×106pressure círculo @25°C | |||||
Escala da exposição | -999~1999@ (PT110&PT111) | |||||
Capacidade de contato | (24V, 1A) @PT111 | |||||
Conexão elétrica | Hirsmann, tomadas do ar, cabo fixo, cabo da prova da água | |||||
Porto de pressão | M20×1.5, G1/4, G1/2, R1/2, NPT1/2 | |||||
Tipo da pressão | G, S | Tempo de resposta: 10ms | ||||
Certificado | Intrinsecamente modo de segurança E, CE | |||||
EMI/EMC | IEM: EN50081-1/-2; Compatibilidade eletrónica: EN50082-2 |
Comprimento-pacote porto-elétrico do conexão-cabo da GX-Tipo-Escala-Saída-Poder-pressão
e.g. GXPS100-3MPa-A-0.5-DC24-P-Foam
PS100, escala de teste é 0-3MPa, precisão é 0,5%, saída da fonte de alimentação 24Vdc 4-20mA, porto de pressão com M20X1.5, espuma empacotada.
