| Saída: | sensor digital | Tipo: | Impermeável |
|---|---|---|---|
| Tensão: | C.C. 5V | Pacote: | & antiestático do saco; caixa |
| Tamanho: | sensor ultrassônico piezo impermeável | Série: | Série KUS620 |
| Realçar: | Sensor nivelado líquido do transdutor,Sensor nivelado ultrassônico do conector de aço inoxidável,Transdutor piezoelétrico ultrassônico elétrico |
||

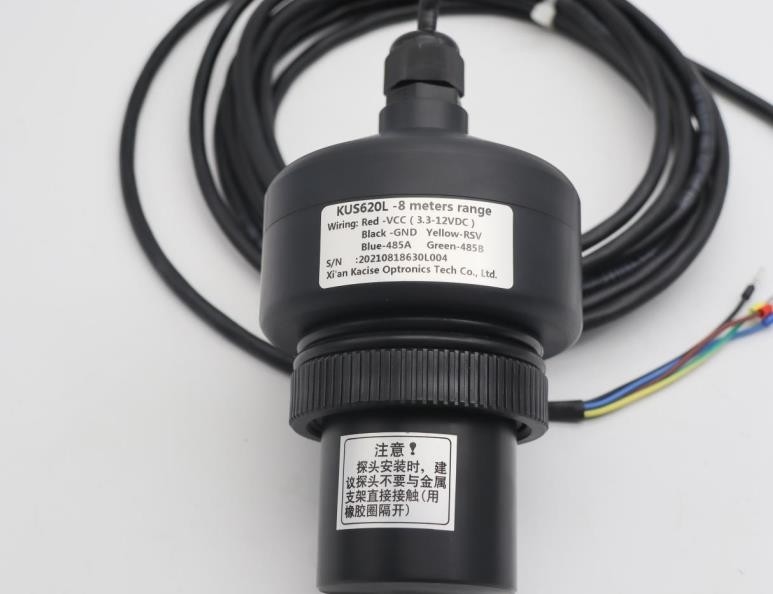

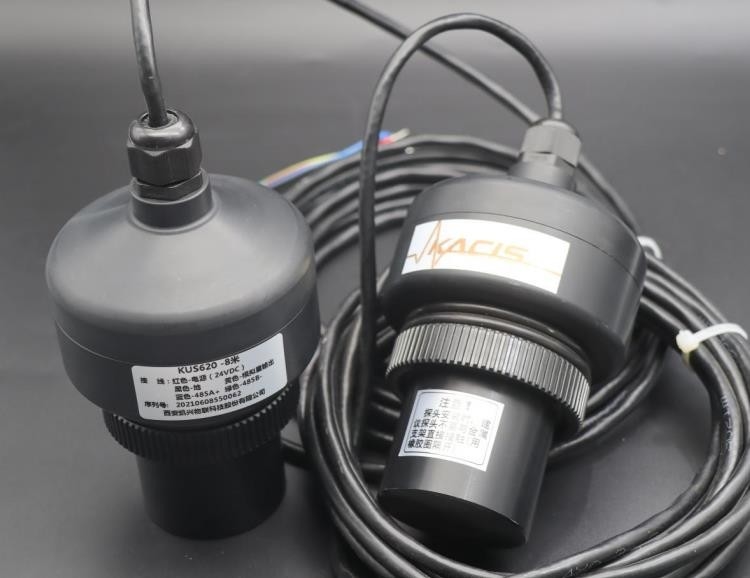

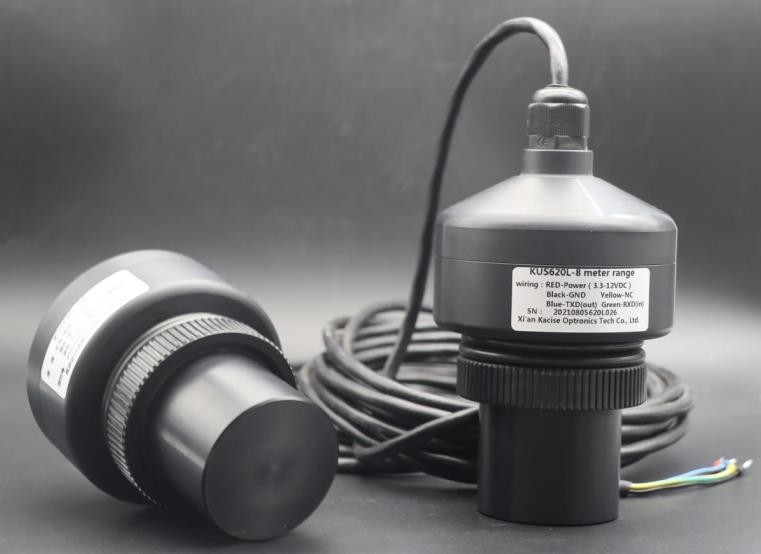

Sensor ultrassônico do transdutor
1.Features
2.Dimension
A unidade no diagrama é milímetro.
conexões 3.Electrical e definições do sinal
| Linha ordem | Cor | Definição |
| 1 | Vermelho | O poder é positivo |
| 2 | Preto | terra do retorno do poder |
| 3 | Amarelo | Saída análoga, saída da tensão, saída do interruptor de saída atual |
| 4 | Azul | RS485 A+ ou uart TXD |
| 5 | Verde | RS485 b ou uart RXD |
descrição 4.Parameter
| Modelo: KUS620 | |
| Escala de medição | 0.6m… 8m |
| Ponto cego | 0… 0.6m (dentro de 0.6m está a área de trabalho instável, não é recomendada trabalhar nesta escala) |
| Tensão de fonte | C.C. de 3,3… 12 V, ondinha 10% SS |
| Trabalho atual |
≤ 45 miliampère (a velocidade a mais rápida da medida) A versão da baixa potência, consumo de potência do sono é menos do que 0.3mA, enviar o consumo de potência é 20mA (menos do que 2ms), e receber o consumo de potência não é mais do que 5mA (menos do que 150ms) |
| Sinal de saída |
1: Saída análoga programável 0-10V. 2: Saída RS485. 3: Saída de série do Uart 4: saída 4-20mA 5: Saída do interruptor |
| Precisão da medida | ≤ 1% |
| Compensação de temperatura | Sim |
condições de trabalho
| Temperatura de trabalho | -40… 85℃ (233… 358K) |
| Temperatura de armazenamento | -40… 85℃ (233… 358K) |
5. Analógico da função do sensor
A saída análoga pode ser ajustada com RS485, e o sensor pode trabalhar em 8 modos. A referência específica é como segue:
Etapa 1: Conecte ao computador de anfitrião através do assistente da eliminação de erros da porta de série ou do assistente da eliminação de erros do modo.
Etapa 2, ajustou um ponto da distância da referência do ponto próximo.
Etapa 3, ajustou um ponto de referência do ponto distante
Etapa 4, ajustou a tensão da saída ou a corrente do ponto de referência do próximo-ponto.
Etapa 5, ajustou a tensão da saída ou a corrente do ponto de referência do ponto distante.
Etapa 6, ajustou a saída análoga para comutar a seleção característica.
Etapa 7, ajustou a saída análoga como a saída linear ou comutou a opção de saída.
Etapa 8, restaurou o sensor para fazer os parâmetros novos tomar o efeito.
8 modos de trabalho do sensor.
1: Modo da janela aberta à revelia
2: O modo de Windowed é desligado à revelia
3: o modo do Único-ponto é girado sobre à revelia
4: o modo do Único-ponto é desligado à revelia
5: o modo da histerese do Único-ponto é girado sobre à revelia
6: O modo da histerese do único-ponto é desligado à revelia
7: A presença ou a ausência de modo da detecção são giradas sobre à revelia
8: A presença ou a ausência de modo da detecção são desligadas à revelia
485 dados de saída
485 dados de saída estão no formato de MODBUS-RTU. Refira o manual da instrução do software para detalhes.
