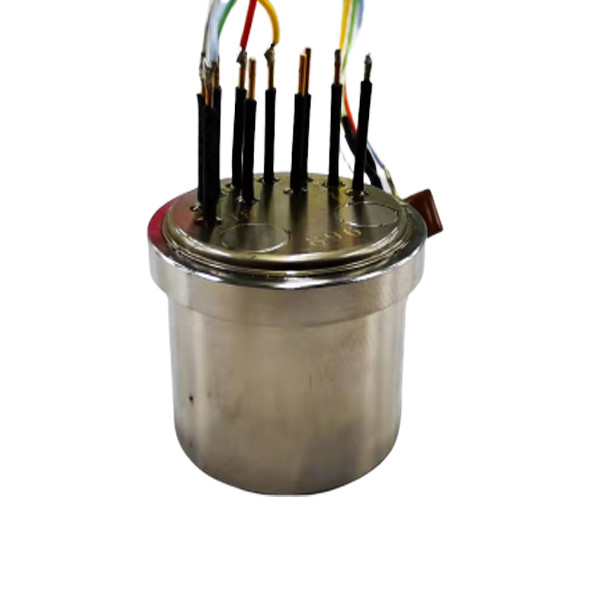

Sensor pequeno flexível do acelerômetro do tamanho 60g de quartzo para zangões

Sensor pequeno flexível do acelerômetro do tamanho 60g de quartzo para zangões

  • Sensor pequeno flexível do acelerômetro do tamanho 60g de quartzo para zangões
  • Sensor pequeno flexível do acelerômetro do tamanho 60g de quartzo para zangões
Sensor pequeno flexível do acelerômetro do tamanho 60g de quartzo para zangões
Detalhes do produto:
Lugar de origem: CHINA
Marca: Kacise
Certificação: CE
Número do modelo: KSJRA-4
Condições de Pagamento e Envio:
Quantidade de ordem mínima: 1
Detalhes da embalagem: Φ18.2*23mm, ≤30Gram
Termos de pagamento: L/C, T/T, L/C, D/A, D/P, T/T, Western Union, MoneyGram
Habilidade da fonte: 100+
Contato
Descrição de produto detalhada
Faixa: ±60g Definição/ponto inicial: ≤5ug
K0 diagonal 4 horas de repetibilidade composta: ≤20μg repetibilidade 1g composta de 4 horas: ≤20PPm
Fator de escala k1: 1.1±0.2mA/g máxima sobre a carga: 40%
Ruído intrínseco: ≤8.4mV Fonte de alimentação: ±12~±15V
Consumo de potência: ≤20mA Variação da temperatura de trabalho: -55~+85℃
Frequência da ressonância: 400~800Hz Largura de banda: ≤2500Hz
Realçar:

sensor pequeno do acelerômetro do tamanho 60g

,

Sensor pequeno do acelerômetro de quartzo

,

Sensor do acelerômetro para zangões

Acelerômetro flexível de quartzo KSJRA-4



Característica

Desempenho tático da categoria da navegação do ☆

Elevado valor do ☆

☆ ambientalmente áspero

Saída análoga do ☆

Design compacto do ☆

Teste incorporado do ☆

  • escala Campo-ajustável
  • Aplicação
  • Medição boa profunda do nível

Instrumentação automotivo do teste do ☆

Retardação do sistema de travagem do ☆

Ponte do ☆ e de balanço e de inclinação da construção monitoração

Controle industrial e robótico do ☆

Navegação do veículo de terra do ☆

Controle do conforto do passeio do metro e do trem do ☆

  • Monitoração do movimento da plataforma de furo a pouca distância do mar
  • Introdução

Para um pacote econômico, Kacise produz o acelerômetro flexível de quartzo KSJR-4 para incluir industrial das aplicações da categoria: instrumentação automotivo do teste, retardação do sistema de travagem, ponte e de balanço e de inclinação da construção monitoração, controle industrial e robótico, navegação do veículo de terra, controle do conforto do passeio do metro e do trem de alta velocidade, e monitoração do movimento da plataforma de furo a pouca distância do mar. O KSJR-4 caracteriza um sistema sísmico do gravar-quartzo-flexure. Uma estrutura amorfa da prova-massa de quartzo fornece a polarização, o fator de escala, e a estabilidade excelentes do alinhamento da linha central. A eletrônica integral desenvolve uma corrente de saída aceleração-proporcional que fornece medidas estáticas e dinâmicas da aceleração. Por meio de um cliente o resistor fornecido da carga da saída, escalado apropriadamente para a escala da aceleração da aplicação, a corrente de saída pode ser convertido em uma tensão.

  • Parâmetro
  KSJRA-4A KSJRA-4B KSJRA-4C
número parâmetros unidade figura figura figura
1 Escala entrada g ±60
2 Definição/ponto inicial ug ≤5
3 K0/Bias K0 magnésio ≤±5 ≤±7 ≤10
4 K0 diagonal 4 horas de repetibilidade composta μg ≤20
5 repetibilidade 1g composta de 4 horas PPM ≤20
6 K0 diagonal uma repetibilidade composta de 1 mês μg ≤40 50 ≤100
7 Sensibilidade de temperatura K0 diagonal μg/℃ ≤±50 ≤±100
8 Fator de escala K1 mA/g 1.1±0.2
9 Fator de escala K1 uma repetibilidade composta de 1 mês ppm ≤40 ≤50 ≤100
10 Sensibilidade de temperatura do fator de escala K1 ppm/℃ ≤±50 ≤±80 ≤±100
11 Coeficiente não-linear da segunda ordem (K2/K1) μg/g2 ≤20 <30 ≤30
12 máxima sobre a carga % 40
13 Ruído intrínseco milivolt ≤8.4
14 Fonte de alimentação v ±12~±15
15 Consumo de potência miliampère ≤20
16 Variação da temperatura de trabalho -55℃~+85
17 Variação da temperatura do armazenamento -60~+120
18 Tolerância de choque g 150g, 0.5ms, 1/2sin
19 padrão da confiança   GJB150.2, GJB150.9, GJB150.16
20 Frequência da ressonância Hertz 400~800
21 Largura de banda Hertz ≤2500
22 Peso Grama ≤30
23 Dimensões milímetro Φ18.2*23
24 Desalinhamento da linha central Em segundo do arco ≤|100|”
25 Característica da isolação ≥100MΩ
26 Sensor de temperatura   Pode ser AD590 personalizado PT100 PT1000 18B20 NTC, etc.

  • Definição do sinal



Pin No. Pin. Nome 描述 /description
1 S Saída do sinal
2 NC não conectado
3 -15VDC fonte de alimentação de -15Vdc
4 +15VDC fonte de alimentação de +15Vdc
5 Terra Conecte à terra
6 NC não conectado
7 NC não conectado
8 NC não conectado
9 T sensor de temperatura para fora; o sensor de temperatura pode ser personalizado como NTC PT100 PT1000, etc.
10 T+ sensor de temperatura para fora






  • Definição eletrônica da relação e dos sinais
