| Lugar de origem: | China |
| Marca: | Kacise |
| Número do modelo: | GXB28-600 |
| Quantidade de ordem mínima: | 1 |
|---|---|
| Preço: | Negotiable |
| Detalhes da embalagem: | caixa |
| Tempo de entrega: | 5-8 dias úteis |
| Termos de pagamento: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
| Habilidade da fonte: | 100+ |
| Comprimento: | 370mm | Largura: | 178mm |
|---|---|---|---|
| Alto: | 159mm | Furos de montagem: | M12 |
| Frequência de ressonância: | 5-10 Hz | Distância do orifício de montagem externo/L1(mm): | 268/266,7 |
| Distância interna do furo de montagem/L2(mm): | 114/114.3 | Deformação vertical máxima (mm): | 74,9 |
| Carga estática vertical (Kg): | 845 | Rigidez estática vertical (Kg/mm): | 127 |
| Rigidez dinâmica vertical (Kg/mm): | 46,9 | Deformação máxima de 45° (mm): | 105 |
| Carga estática de 45° (Kg): | 601 | 45° Rigidez Estática (Kg/mm): | 71 |
| Rigidez dinâmica de 45° (Kg/mm): | 23,5 | Deformação máxima da suspensão lateral (mm): | 77 |
| Carga estática suspensa lateral (Kg): | 289 | Rigidez estática de suspensão lateral (Kg/mm): | 29 |
| Rigidez da suspensão lateral (Kg/mm): | 24 | Material: | SS304 |
| Peso (kg): | 9.9 | Se deve oferecer suporte à personalização do produto: | Sim |
Descrição do produto

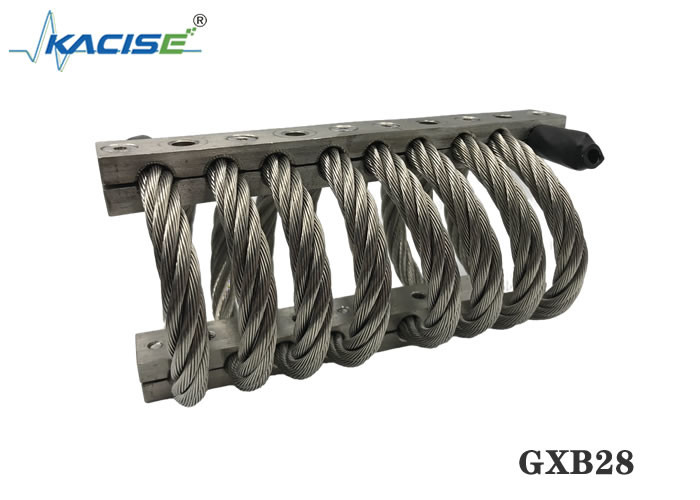

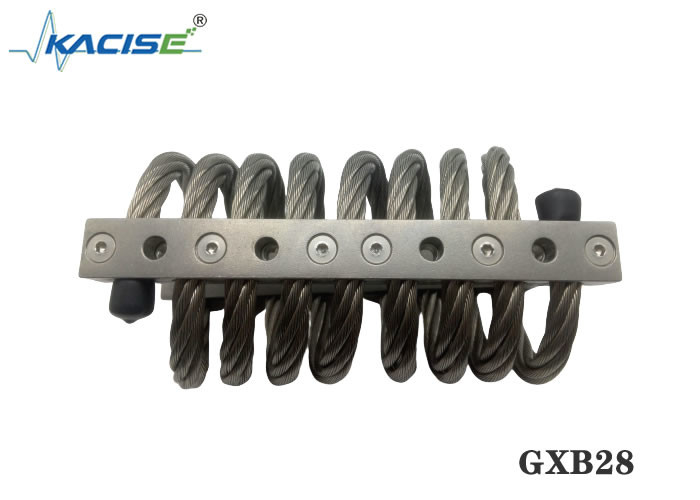

Os isoladores de elevação da série GXB28 são isoladores de cabo de aço com bobina alojada.Os isoladores de cabo de aço helicoidal são feitos de cabo de aço padrão helicoidal preso com barras de retenção de metal resistente.Este projeto fornece excelente isolamento de choque e vibração.O isolador de cabo de aço tem sido tradicionalmente usado em aplicações militares/aeroespaciais.
O Grupo Kacise combinou sua tecnologia militar/aeroespacial no GXB28 para produzir um sistema de piso autoelevatório que atenua o choque com deslocamento mínimo, ao mesmo tempo em que fornece amortecimento inerente fornecido pelo atrito de deslizamento entre os fios do cabo de aço.O isolador de cabo de aço é um excelente candidato para grandes academias de ginástica que sofrem impacto e choque de esteiras/equipamentos de exercícios e atividades de levantamento de peso.
O isolador de cabo de aço é incorporado a um invólucro de aço soldado que é embutido no piso de concreto.O GXB28 possui uma porta de acesso que pode trocar o isolador e possui o sistema de ajuste do tipo Jack-up semelhante aos isoladores ANFF e ASFF.O GXB28 pode ser fabricado para diversas espessuras de piso.
Tabela de tamanhos do produto
| Número de produto | Alto(mm) | Largura (mm) | Peso do produto (kg) | Método de instalação | Tamanho do furo (mm) | Tamanho da rosca (mm) | Conicidade rebaixada | |
| JGX-286-8-X-16860-AS | 159 | ± 6,35 | 178 | 9.9 |
A, B, C, D, E, S |
Ø13,5 + 0,13- 0,38 | M12X1.75 | 90° |
Folha de Dados do Teste de Press Fit
| número da curva | Número de produto | Carga estática (N) | Deformação máxima (mm) | Rigidez à vibração Kv kN/m | Rigidez ao impacto Ks kN/m |
| 1 | JGX-286-8-X-16860-AS | 8450 | 74,9 | 1270 | 469 |
Folha de Dados de Teste de Carga de Encaixe de Pressão Inclinado 45°
| número da curva | Número de produto | Carga estática (N) | Deformação máxima (mm) | Rigidez à vibração Kv kN/m | Rigidez ao impacto Ks kN/m |
| 1 | JGX-286-8-X-16860-AS | 6010 | 105.4 | 718 | 235 |
Folha de Dados do Teste de Carga de Rolamento de Cisalhamento
| número da curva | Número de produto | Carga estática (N) | Deformação máxima (mm) | Rigidez à vibração Kv kN/m | Rigidez ao impacto Ks kN/m |
| 1 | JGX-286-8-X-16860-AS | 2890 | 77,5 | 291 | 291 |
Os isoladores de vibração de cabo de aço têm as seguintes vantagens:
• A ampla variedade de tamanhos disponíveis permite a fixação em praticamente qualquer maquinário ou gabinete, independentemente do peso.
• O design compacto e de baixo perfil e a capacidade de atenuar cargas de choque pesadas com deflexão mínima permitem o uso onde o espaço é escasso.
• Isolamento de três planos em todos os eixos significa que o equipamento está livre para se mover em qualquer direção – vertical, horizontal e lateralmente.
• Recursos personalizados de enrolamento, contagem de loop e montagem estão disponíveis para atender a requisitos específicos.
• Materiais de cabo especiais (aço galvanizado e outras ligas de aço inoxidável), materiais de barra especiais (aço inoxidável, revestimentos de titânio) e configurações de montagem especiais (inserções, tipos de rosca, furos de folga) para citar apenas alguns, estão disponíveis mediante solicitação.
Diagrama da estrutura do produto
Guia para instalação de isolador de cabo de aço
1. Antes da instalação, verifique cuidadosamente se o orifício de montagem corresponde ao orifício de montagem do isolador de vibração, como se a rosca é a mesma, etc.
2, o orifício de instalação está limpo, sem rebarbas, ferrugem, danos e outros defeitos.
3. Como o isolador de vibração é um componente elástico, ele precisa de um pouco de espaço móvel ao trabalhar.Antes da instalação, verifique cuidadosamente se há algum equipamento que afete a instalação na parte de instalação e se o espaço móvel do isolador de vibração é suficiente.Verifique se o isolador de vibração está em boas condições e sem defeitos antes da instalação.
4. Prepare uma chave de fenda e um pé de cabra adequados.
5, primeiro instale o isolador em equipamentos pesados ou equipamentos fixos, os parafusos de instalação não precisam ser apertados, de modo que o isolador possa ficar ligeiramente ativo.
6. Instale o dispositivo de conexão no outro lado do isolador de vibração.Se o orifício de montagem estiver ligeiramente desalinhado, você pode mover o isolador de vibração ou usar um pé de cabra para alinhar o orifício de montagem do isolador de vibração com o orifício de montagem do equipamento e, em seguida, apertar o parafuso de fixação.
7. Depois de fixar a posição do dispositivo, aperte todos os parafusos de fixação.
