| Lugar de origem: | China |
| Marca: | Kacise |
| Número do modelo: | GXB28-800 |
| Quantidade de ordem mínima: | 1 |
|---|---|
| Preço: | Negotiable |
| Detalhes da embalagem: | caixa |
| Tempo de entrega: | 5-8 dias úteis |
| Termos de pagamento: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
| Habilidade da fonte: | 100+ |
| Comprimento: | 370mm | Largura: | 210mm |
|---|---|---|---|
| Alto: | 191mm | Furos de montagem: | M12 |
| Frequência de ressonância: | 5-10 Hz | Distância do orifício de montagem externo/L1(mm): | 268/266,7 |
| Distância interna do furo de montagem/L2(mm): | 114/114.3 | Deformação vertical máxima (mm): | 102.9 |
| Carga estática vertical (Kg): | 654 | Rigidez estática vertical (Kg/mm): | 80 |
| Rigidez dinâmica vertical (Kg/mm): | 26.3 | Deformação máxima de 45° (mm): | 144 |
| Carga estática de 45° (Kg): | 445 | 45° Rigidez Estática (Kg/mm): | 44 |
| Rigidez dinâmica de 45° (Kg/mm): | 13 | Deformação máxima da suspensão lateral (mm): | 108 |
| Carga estática suspensa lateral (Kg): | 162 | Rigidez estática de suspensão lateral (Kg/mm): | 16.3 |
| Rigidez da suspensão lateral (Kg/mm): | 12.3 | Material: | SS304 |
| Peso (kg): | 11.5 | Se deve oferecer suporte à personalização do produto: | Sim |
Descrição do produto

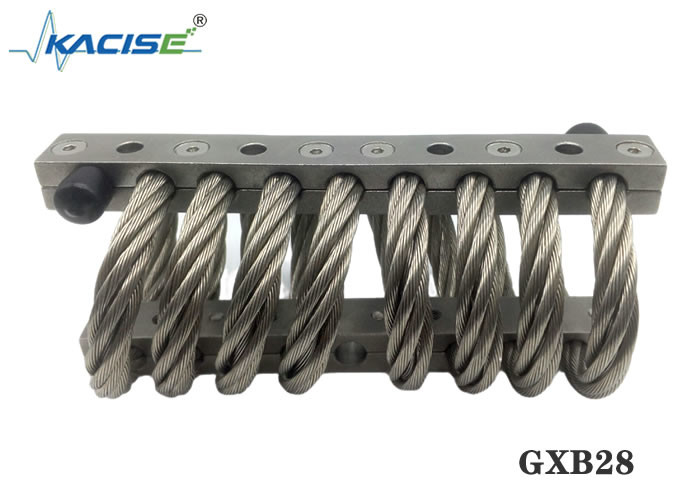

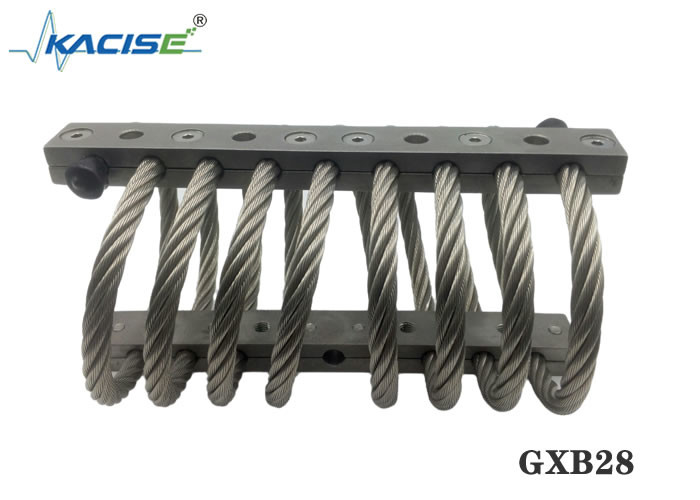

Os isoladores da série GXB28 são feitos de cabo de aço trançado helicoidal preso por barras de retenção de metal resistente.
Este projeto oferece excelente isolamento de choque e vibração em uma gama praticamente ilimitada de aplicações – veículos, equipamentos de bordo, maquinário pesado, aeronaves, motores e equipamentos eletrônicos.
Todos os modelos da Série GXB28 oferecem características de resposta específicas com base no diâmetro do cabo de aço, no número de pernas, no comprimento do loop do cabo e no número de loops por seção.
Esse desempenho é mensurável e previsível para cada um dos tamanhos e configurações da Série GXB28.
Os isoladores de cabo de aço helicoidal padrão da série GXB28 são feitos de cabo de aço inoxidável e barras de retenção de liga de alumínio resistentes à corrosão.
Outros materiais, incluindo cabo de aço galvanizado e aço inoxidável.
Tabela de tamanhos do produto
| Número de produto | Alto(mm) | Largura (mm) | Peso do produto (kg) | Método de instalação | Tamanho do furo (mm) | Tamanho da rosca (mm) | Conicidade rebaixada | |
| JGX-286-8-X-16860-AS | 191 | ± 6,35 | 210 | 11.5 | A, B, C, D, E, S | Ø13,5 + 0,13- 0,38 | M12X1.75 | 90° |
Folha de Dados do Teste de Press Fit
| número da curva | Número de produto | Carga estática (N) | Deformação máxima (mm) | Rigidez à vibração Kv kN/m | Rigidez ao impacto Ks kN/m |
| 1 | JGX-286-8-X-16860-AS | 6540 | 102.9 | 800 | 263 |
Folha de Dados de Teste de Carga de Encaixe de Pressão Inclinado 45°
| número da curva | Número de produto | Carga estática (N) | Deformação máxima (mm) | Rigidez à vibração Kv kN/m | Rigidez ao impacto Ks kN/m |
| 1 | JGX-286-8-X-16860-AS | 4450 | 144,8 | 448 | 131 |
Folha de Dados do Teste de Carga de Rolamento de Cisalhamento
| número da curva | Número de produto | Carga estática (N) | Deformação máxima (mm) | Rigidez à vibração Kv kN/m | Rigidez ao impacto Ks kN/m |
| 1 | JGX-286-8-X-16860-AS | 1620 | 108 | 163 | 163 |
Os isoladores de vibração de cabo de aço têm as seguintes vantagens:
Diagrama da estrutura do produto
Guia para instalação de isolador de cabo de aço
1. Antes da instalação, verifique cuidadosamente se o orifício de montagem corresponde ao orifício de montagem do isolador de vibração, como se a rosca é a mesma, etc.
2, o orifício de instalação está limpo, sem rebarbas, ferrugem, danos e outros defeitos.
3. Como o isolador de vibração é um componente elástico, ele precisa de um pouco de espaço móvel ao trabalhar.Antes da instalação, verifique cuidadosamente se há algum equipamento que afete a instalação na parte de instalação e se o espaço móvel do isolador de vibração é suficiente.Verifique se o isolador de vibração está em boas condições e sem defeitos antes da instalação.
4. Prepare uma chave de fenda e um pé de cabra adequados.
5, primeiro instale o isolador em equipamentos pesados ou equipamentos fixos, os parafusos de instalação não precisam ser apertados, de modo que o isolador possa ficar ligeiramente ativo.
6. Instale o dispositivo de conexão no outro lado do isolador de vibração.Se o orifício de montagem estiver ligeiramente desalinhado, você pode mover o isolador de vibração ou usar um pé de cabra para alinhar o orifício de montagem do isolador de vibração com o orifício de montagem do equipamento e, em seguida, apertar o parafuso de fixação.
7. Depois de fixar a posição do dispositivo, aperte todos os parafusos de fixação.
