| Lugar de origem: | China |
| Marca: | Kacise |

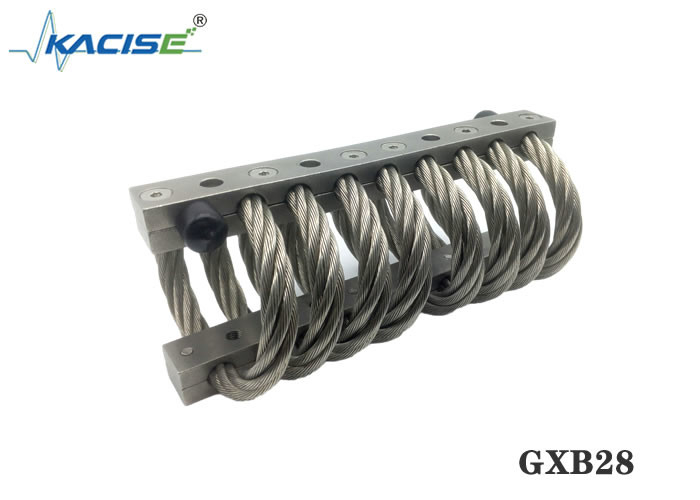

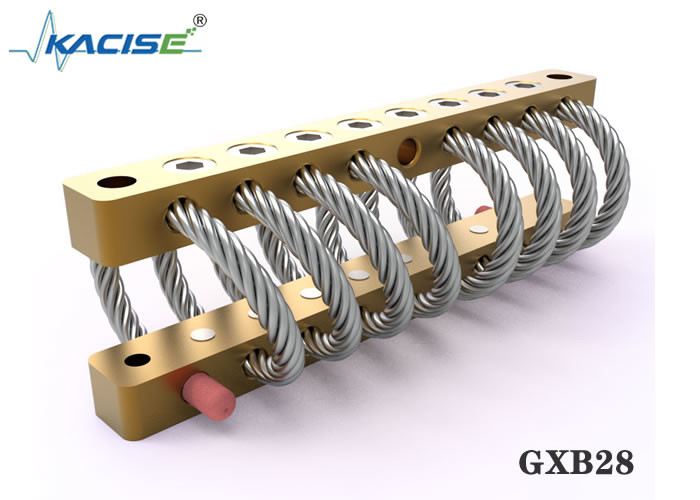

| Número do modelo: | GXB28-950 |
| Quantidade de ordem mínima: | 1 |
|---|---|
| Preço: | Negotiable |
| Detalhes da embalagem: | caixa |
| Tempo de entrega: | 5-8 dias úteis |
| Termos de pagamento: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
| Habilidade da fonte: | 100+ |
| Comprimento: | 370mm | Largura: | 286mm |
|---|---|---|---|
| Alto: | 227mm | Furos de montagem: | M12 |
| Frequência de ressonância: | 5-10 Hz | Distância do orifício de montagem externo/L1(mm): | 268/266,7 |
| Distância interna do furo de montagem/L2(mm): | 114/114.3 | Deformação vertical máxima (mm): | 132.2 |
| Carga estática vertical (Kg): | 374 | Rigidez estática vertical (Kg/mm): | 37,7 |
| Rigidez dinâmica vertical (Kg/mm): | 13.8 | Deformação máxima de 45° (mm): | 180 |
| Carga estática de 45° (Kg): | 211 | 45° Rigidez Estática (Kg/mm): | 21 |
| Rigidez dinâmica de 45° (Kg/mm): | 7 | Deformação máxima da suspensão lateral (mm): | 140 |
| Carga estática suspensa lateral (Kg): | 76 | Rigidez estática de suspensão lateral (Kg/mm): | 7.7 |
| Rigidez da suspensão lateral (Kg/mm): | 5.6 | Material: | SS304 |
| Peso (kg): | 13.9 | Se deve oferecer suporte à personalização do produto: | Sim |
Descrição do produto
Resolvendo problemas de choque e vibração
Choque e vibração estão entre os agentes mais destrutivos em ambientes industriais.Essas perturbações desgastam a vida útil de equipamentos mecânicos e eletrônicos – fazendo com que as máquinas parem de funcionar muito antes do necessário.Às vezes, essa deterioração prematura decorre de cargas repetidas de sobrecarga, às vezes de falhas por fadiga de partes vitais e, às vezes, de uma combinação de ambos.
A Kacise oferece uma variedade de isoladores de cabo de aço que resolvem problemas de choque e vibração em praticamente qualquer aplicação.Ao selecionar o cabo de aço com as características adequadas - diâmetro do fio, número de fios, comprimento do cabo, torção ou torção do cabo e número de cabos por seção, criamos isoladores de cabo de aço que fornecem proteção superior ao equipamento.Idealmente, os sistemas de isolamento passivo não requerem manutenção, ocupam pouco espaço e continuam funcionando sob temperaturas variáveis e em ambientes corrosivos.
Tabela de tamanhos do produto
| Número de produto | Alto(mm) | Largura (mm) | Peso do produto (kg) | Método de instalação | Tamanho do furo (mm) | Tamanho da rosca (mm) | Conicidade rebaixada | |
| JGX-286-8-X-16860-AS | 216 | ± 6,35 | 286 | 13.9 |
A, B, C, D, E, S |
Ø13,5 + 0,13- 0,38 | M12X1.75 | 90° |
Folha de Dados do Teste de Press Fit
| número da curva | Número de produto | Carga estática (N) | Deformação máxima (mm) | Rigidez à vibração Kv kN/m | Rigidez ao impacto Ks kN/m |
| 1 | JGX-286-8-X-16860-AS | 3740 | 125,7 | 377 | 138 |
Folha de Dados de Teste de Carga de Encaixe de Pressão Inclinado 45°
| número da curva | Número de produto | Carga estática (N) | Deformação máxima (mm) | Rigidez à vibração Kv kN/m | Rigidez ao impacto Ks kN/m |
| 1 | JGX-286-8-X-16860-AS | 2110 | 177,8 | 212 | 70 |
Folha de Dados do Teste de Carga de Rolamento de Cisalhamento
| número da curva | Número de produto | Carga estática (N) | Deformação máxima (mm) | Rigidez à vibração Kv kN/m | Rigidez ao impacto Ks kN/m |
| 1 | JGX-286-8-X-16860-AS | 760 | 132.1 | 77 | 77 |
Os isoladores de vibração de cabo de aço têm as seguintes vantagens:
Diagrama da estrutura do produto
Guia para instalação de isolador de cabo de aço
1. Antes da instalação, verifique cuidadosamente se o orifício de montagem corresponde ao orifício de montagem do isolador de vibração, como se a rosca é a mesma, etc.
2, o orifício de instalação está limpo, sem rebarbas, ferrugem, danos e outros defeitos.
3. Como o isolador de vibração é um componente elástico, ele precisa de um pouco de espaço móvel ao trabalhar.Antes da instalação, verifique cuidadosamente se há algum equipamento que afete a instalação na parte de instalação e se o espaço móvel do isolador de vibração é suficiente.Verifique se o isolador de vibração está em boas condições e sem defeitos antes da instalação.
4. Prepare uma chave de fenda e um pé de cabra adequados.
5, primeiro instale o isolador em equipamentos pesados ou equipamentos fixos, os parafusos de instalação não precisam ser apertados, de modo que o isolador possa ficar ligeiramente ativo.
6. Instale o dispositivo de conexão no outro lado do isolador de vibração.Se o orifício de montagem estiver ligeiramente desalinhado, você pode mover o isolador de vibração ou usar um pé de cabra para alinhar o orifício de montagem do isolador de vibração com o orifício de montagem do equipamento e, em seguida, apertar o parafuso de fixação.
7. Depois de fixar a posição do dispositivo, aperte todos os parafusos de fixação.
Inscrição
