Lugar de origem: | China |
Marca: | Kacise |
Número do modelo: | GXB20 |
Quantidade de ordem mínima: | 1 |
---|---|
Preço: | Negotiable |
Detalhes da embalagem: | caixa |
Tempo de entrega: | 5-8 dias úteis |
Termos de pagamento: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
Habilidade da fonte: | 100+ |
Comprimento: | 268mm | Largura: | 102/112/121/135/152/165/178mm |
---|---|---|---|
Alto: | 89/99/102/109/119/127/135mm | Furos de montagem: | M10 |
Frequência de ressonância: | 5-10 Hz | Distância do orifício de montagem externo/L1(mm): | 192/191.1 |
Distância interna do furo de montagem/L2(mm): | 82/81.9 | Deformação vertical máxima (mm): | 31.8/38/41/49/58/67/73 |
Carga estática vertical (Kg): | 645/547/507/420/351/318/280 | Rigidez estática vertical (Kg/mm): | 167/125/110/82/61/51/42 |
Rigidez dinâmica vertical (Kg/mm): | 84/60/50/35/25/19/16 | Deformação máxima de 45° (mm): | 45/54/59/71/83/94/101 |
Carga estática de 45° (Kg): | 453/398/358/298/249/224/197 | 45° Rigidez Estática (Kg/mm): | 95/74/62/46/35/28/23 |
Rigidez dinâmica de 45° (Kg/mm): | 41/30/25/17.7/12/10/8 | Deformação máxima da suspensão lateral (mm): | 34/40/43/52/61/69/76 |
Carga estática suspensa lateral (Kg): | 351/302/262/213/151/122/98 | Rigidez estática de suspensão lateral (Kg/mm): | 52/37/30.8/21.5/15.2/12.3/9.8 |
Rigidez da suspensão lateral (Kg/mm): | 48/33/28/19/13.2/10/7.2 | Material: | SS304 |
Peso (quilogramas): | 3/3.2/3.4/3.7/4/4.3/4.6 | Se deve oferecer suporte à personalização do produto: | Sim |
Realçar: | Isolador de vibração resistente à corrosão da corda de fio,Baixo isolador da corda de fio da frequência ressonante,Isolador de vibração da corda de fio M10 |
Descrição do produto

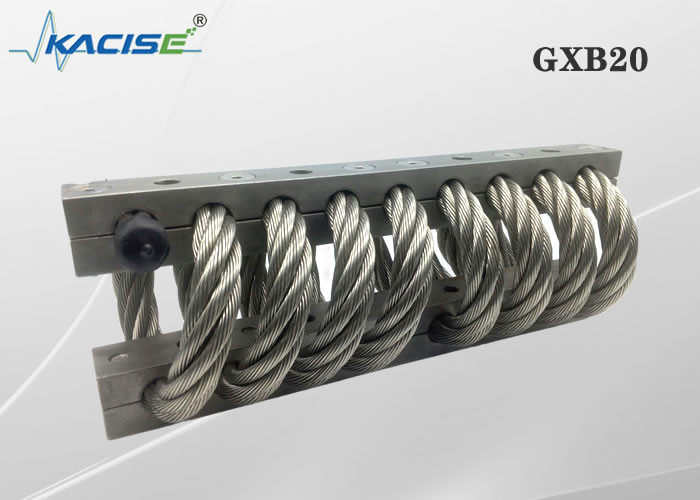

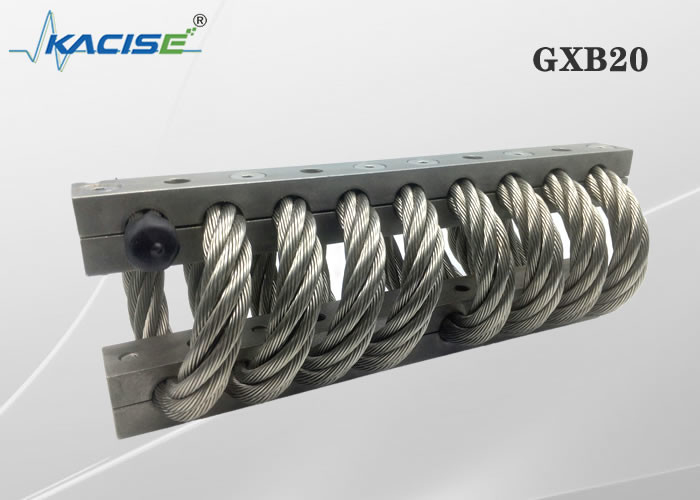

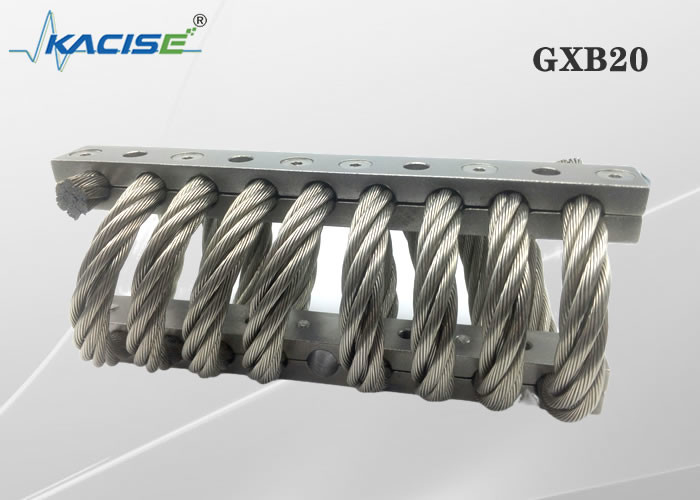

O isolador de vibração da corda de fio é um dispositivo de absorção da vibração e do choque que seja calculado e projetado com um aço carbono ou um esqueleto de aço inoxidável e um cabo de aço inoxidável padrão de acordo com um determinado módulo elástico. Pode eficazmente absorver a energia da vibração e do impacto, proteger o equipamento e reduzir o ruído. A finalidade de fornecer a vida do equipamento e a confiança de sistema altas. O isolador de vibração da corda de fio produzido por nossa empresa pode eficazmente absorver a vibração, impactar e reduzir o ruído. O processo do tratamento do material e de superfície, método de controle da qualidade, e as propriedades originais do produto próprias para assegurar-se de que o produto tenha o desempenho excelente na temperatura ultra-alta e baixa, no ambiente químico da corrosão, na oxidação forte e no ambiente forte do ambiente da propriedade da redução, a empoeirada e a alta da fricção, em seguro e em estável.
Os isoladores de vibração da corda de fio da nossa empresa são amplamente utilizados no transporte comercial, a navegação e a aviação, automatização química, construção da defesa nacional e outros campos.
Materiais e produto acabados
Nós usamos o standard internacional 304 de aço inoxidável para o fio de aço e o cabo. Há três materiais de aço comuns para a madeira compensada, os 304 de aço inoxidável e a liga de alumínio 6061-T6. A superfície de todas as talas foi tratada para assegurar-se de que cumprisse as exigências da indústria relevante e de padrões militares nacionais.
A corda de fio de aço pode ser feita da superfície galvanizada ou nylon-revestida a quente, que pode eficazmente aumentar o desempenho do produto em ambientes ásperos.
Carta do tamanho do produto
Número do produto | Elevação (milímetros) | Largura (milímetros) | Peso do produto (quilogramas) | Método da instalação | Tamanho do furo (milímetros) | Tamanho da linha (milímetros) | Atarraxamento do rebaixamento | |
JGX-159-8-X-6450-A-S | 89 | ± 3,30 | 102 | 3 | C, D | Ø11.0 + 0,13 - 0,38 | M10X1.5 | 90° |
JGX-159-8-X-5471-A-S | 99 | 112 | 3,2 | , B, C, D, E, S | ||||
JGX-159-8-X-5071-A-S | 102 | 121 | 3,4 | |||||
JGX-159-8-X-4204-A-S | 109 | 135 | 3,7 | |||||
JGX-159-8-X-3514-A-S | 119 | 152 | 4 | |||||
JGX-159-8-X-3108-A-S | 127 | 165 | 4,31 | |||||
JGX-159-8-X-2802-A-S | 135 | 178 | 4,63 |
Folha de dados de teste do ajuste de imprensa do sentido de Pz
Número da curva | Número do produto | Carga estática (N) | Deformação máxima (milímetros) | Rigidez quilovolt kN/m da vibração | Rigidez Ks kN/m do impacto |
1 | JGX-159-8-X-6450-A-S | 6450 | 31,8 | 1676 | 849 |
2 | JGX-159-8-X-5471-A-S | 5471 | 38,1 | 259 | 609 |
3 | JGX-159-8-X-5071-A-S | 5071 | 41,9 | 1105 | 504 |
4 | JGX-159-8-X-4204-A-S | 4204 | 49,5 | 821 | 356 |
5 | JGX-159-8-X-3514-A-S | 3514 | 58,4 | 616 | 252 |
6 | JGX-159-8-X-3108-A-S | 3108 | 67,3 | 511 | 196 |
7 | JGX-159-8-X-2802-A-S | 2802 | 73,7 | 427 | 159 |
45° inclinou a folha de dados de teste cabendo da carga da imprensa
Número da curva | Número do produto | Carga estática (N) | Deformação máxima (milímetros) | Rigidez quilovolt kN/m da vibração | Rigidez Ks kN/m do impacto |
1 | JGX-159-8-X-6450-A-S | 4537 | 45,7 | 951 | 419 |
2 | JGX-159-8-X-5471-A-S | 3981 | 54,6 | 741 | 305 |
3 | JGX-159-8-X-5071-A-S | 3581 | 59,7 | 627 | 250 |
4 | JGX-159-8-X-4204-A-S | 2980 | 71,1 | 468 | 177 |
5 | JGX-159-8-X-3514-A-S | 2491 | 83,8 | 350 | 124 |
6 | JGX-159-8-X-3108-A-S | 2246 | 94 | 285 | 98 |
7 | JGX-159-8-X-2802-A-S | 1979 | 101,6 | 238 | 81 |
Folha de dados de teste da carga do rolamento da tesoura
Número da curva | Número do produto | Carga estática (N) | Deformação máxima (milímetros) | Rigidez quilovolt kN/m da vibração | Rigidez Ks kN/m do impacto |
1 | JGX-159-8-X-6450-A-S | 3514 | 34,3 | 524 | 524 |
2 | JGX-159-8-X-5471-A-S | 3025 | 40,6 | 375 | 375 |
3 | JGX-159-8-X-5071-A-S | 2624 | 43,2 | 308 | 308 |
4 | JGX-159-8-X-4204-A-S | 2135 | 52,1 | 215 | 215 |
5 | JGX-159-8-X-3514-A-S | 1512 | 61 | 152 | 152 |
6 | JGX-159-8-X-3108-A-S | 1223 | 69,9 | 123 | 123 |
7 | JGX-159-8-X-2802-A-S | 979 | 76,2 | 98 | 98 |
Os isoladores de vibração da corda de fio têm as seguintes vantagens:
1: Com rigidez não-linear
2: Absorção de choque total
3: A frequência ressonante é baixa, e o efeito de baixa frequência da absorção de choque é bom
4: A resistência de corrosão, resistência da temperatura do alto e baixo, pode continuar a trabalhar em ambientes ásperos
5: A instalação fácil, vida útil livre de manutenção, longa
Carta do tamanho do produto
Guia para a instalação do isolador da corda de fio
1. Antes da instalação, para verificar por favor com cuidado se o furo de montagem combine o furo de montagem do isolador de vibração, como se a linha é a mesma, etc.
2, o furo da instalação não estão limpos, lá são nenhuma rebarba, oxidação, dano e outros defeitos.
3. Desde que o isolador de vibração é um componente elástico, precisa um espaço pouco móvel ao trabalhar. Antes da instalação, para verificar por favor com cuidado se haja algum equipamento que afeta a instalação na peça da instalação e se o espaço móvel do isolador de vibração é bastante. Verifique por favor se o isolador de vibração esteja nas boas condições e não tenha nenhum defeito antes da instalação.
4. Prepare uma chave de fenda e uma pé de cabra apropriadas.
5, para instalar primeiramente o isolador ao equipamento pesado ou a equipamento fixo, parafusos da instalação não precisam de apertar, de modo que o isolador possa ser levemente ativo.
6. Instale o dispositivo de conexão no outro lado do isolador de vibração. Se o furo de montagem é desalihnado levemente, você pode mover o isolador de vibração ou usar uma pé de cabra para alinhar o furo de montagem do isolador de vibração com o furo de montagem do equipamento, e para parafusar então o parafuso de fixação.
7. Após ter fixado a posição do dispositivo, aperte todos os parafusos de fixação.
Aplicação
