Lugar de origem: | China |
Marca: | Kacise |
Número do modelo: | GXB16 |
Quantidade de ordem mínima: | 1 |
---|---|
Preço: | Negotiable |
Detalhes da embalagem: | caixa |
Tempo de entrega: | 5-8 dias úteis |
Termos de pagamento: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
Habilidade da fonte: | 100+ |
Comprimento: | 216mm | Largura: | 92/102/105/121/133/144/156/180mm |
---|---|---|---|
Alto: | 76/83/89/95/108/124/137/155mm | Furos de montagem: | M8 |
Frequência de ressonância: | 5-10 Hz | Distância do orifício de montagem externo/L1(mm): | 156/155.6 |
Distância interna do furo de montagem/L2(mm): | 66/66.6 | Deformação vertical máxima (mm): | 32/38/43.2/48.8/59/74.7/85.9/102 |
Carga estática vertical (Kg): | 364/304/286/231/195/173/151/120 | Rigidez estática vertical (Kg/mm): | 95/70/61/45/34/26/20/14 |
Rigidez dinâmica vertical (Kg/mm): | 47/33/27/19.6/13.7/9.6/7.4/4.9 | Deformação máxima de 45° (mm): | 44.7/52.8/61/68/84/105/121/144 |
Carga estática de 45° (Kg): | 258/215/204/162/140/122/106/82 | 45° Rigidez Estática (Kg/mm): | 53/39/34/25/19/14.7/11.7/8.3 |
Rigidez dinâmica de 45° (Kg/mm): | 12/16.8/13.8/9.8/6.8/4.9/3.7/2.5 | Deformação máxima da suspensão lateral (mm): | 33/40/45/50/56.9/77.7/90/107 |
Carga estática suspensa lateral (Kg): | 240/171/155/120/80/60/44/28 | Rigidez estática de suspensão lateral (Kg/mm): | 29/20/17/12/8/6/4.6/3 |
Rigidez da suspensão lateral (Kg/mm): | 25/17/14/10/5/4/3/2.2 | Material: | SS304 |
Peso (quilogramas): | 1.8/1.9/2/2.2/2.4/2.7/2.9/3 | Se deve oferecer suporte à personalização do produto: | Sim |
Realçar: | Isolador de vibração da corda de fio da oxidação,Isolador da corda de fio do ambiente da propriedade,Isolador de vibração da corda de fio 5HZ |
Descrição do produto

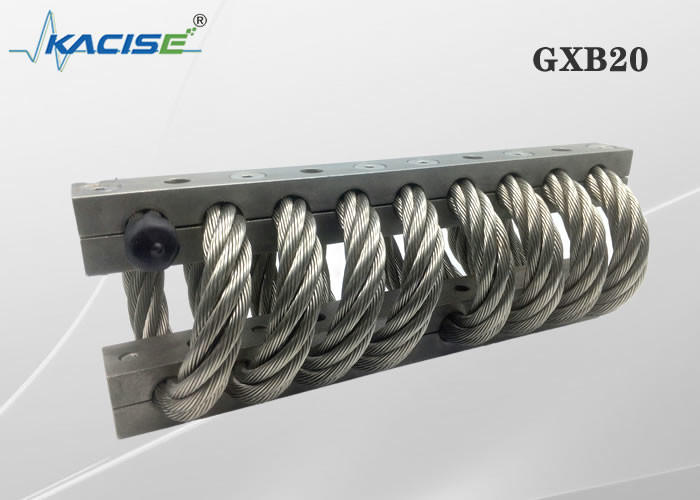

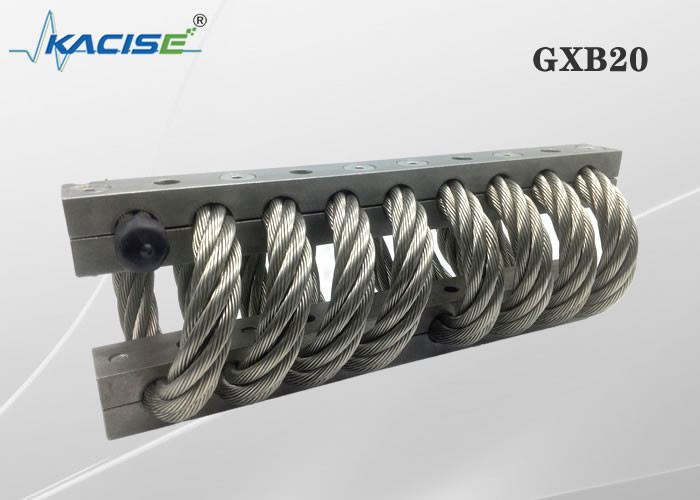

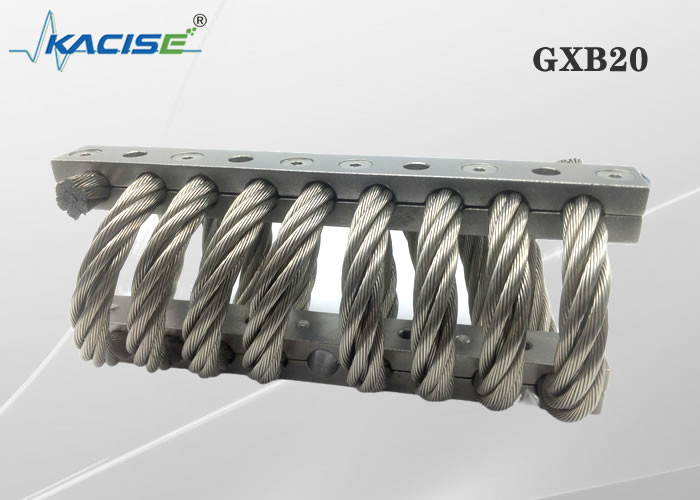

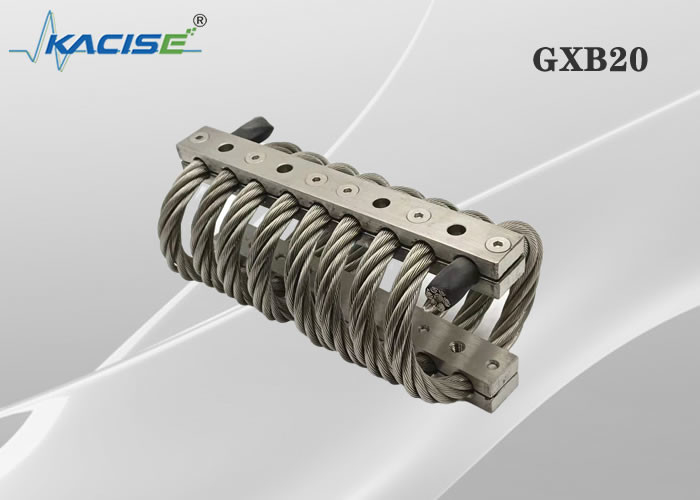

O isolador de vibração da corda de fio é um dispositivo de absorção da vibração e do choque que seja calculado e projetado com um aço carbono ou um esqueleto de aço inoxidável e um cabo de aço inoxidável padrão de acordo com um determinado módulo elástico. Pode eficazmente absorver a energia da vibração e do impacto, proteger o equipamento e reduzir o ruído. A finalidade de fornecer a vida do equipamento e a confiança de sistema altas. O isolador de vibração da corda de fio produzido por nossa empresa pode eficazmente absorver a vibração, impactar e reduzir o ruído. O processo do tratamento do material e de superfície, método de controle da qualidade, e as propriedades originais do produto próprias para assegurar-se de que o produto tenha o desempenho excelente na temperatura ultra-alta e baixa, no ambiente químico da corrosão, na oxidação forte e no ambiente forte do ambiente da propriedade da redução, a empoeirada e a alta da fricção, em seguro e em estável.
Os isoladores de vibração da corda de fio da nossa empresa são amplamente utilizados no transporte comercial, a navegação e a aviação, automatização química, construção da defesa nacional e outros campos.
Método da instalação
Nós fornecemos uma série completa de métodos da instalação, incluindo a instalação do através-furo, placas de aperto principais escareadas da instalação do parafuso, da instalação da linha, superiores e mais baixas, e a escolha de tipos do furo de montagem pode flexivelmente ser configurada. Nós fornecemos dois padrões pedindo, imperial e métrico, para cumprir as exigências do equipamento doméstico e estrangeiro, e do equipamento da importação e da exportação.
O número de voltas da corda de fio, clientes pode selecionar e pedir produtos de acordo com o número de voltas da corda de fio de acordo com nossas especificações de produto. O número mínimo de regaços é 2 regaços, e o mais de uso geral é 12 regaços. Pode igualmente ser personalizado de acordo com exigências de cliente.
Carta do tamanho do produto
Número do produto | Elevação (milímetros) | Largura (milímetros) | Peso do produto (quilogramas) | Método da instalação | Tamanho do furo (milímetros) | Tamanho da linha (milímetros) | Atarraxamento do rebaixamento | |
JGX-127-8-X-3648-A-S | 76 | ± 2,54 | 92 | 1,81 | , B, C, D, E, S | Ø9.0 +0.13-0.38 | M8X1.25 M7X1.0 | 90° |
JGX-127-8-X-3047-A-S | 83 | 102 | 1,91 | |||||
JGX-127-8-X-2869-A-S | 89 | 105 | 2 | |||||
JGX-127-8-X-2313-A-S | 95 | 121 | 2,22 | |||||
JGX-127-8-X-1957-A-S | 108 | 133 | 2,4 | |||||
JGX-127-8-X-1735-A-S | 124 | 144 | 2,7 | |||||
JGX-127-8-X-1512-A-S | 137 | 156 | 2,9 | |||||
JGX-127-8-X-1201-A-S | 155 | 180 | 3,09 |
Folha de dados de teste do ajuste de imprensa do sentido de Pz
Número da curva | Número do produto | Carga estática (N) | Deformação máxima (milímetros) | Rigidez quilovolt kN/m da vibração | Rigidez Ks kN/m do impacto |
1 | JGX-127-8-X-3648-A-S | 3648 | 32 | 954 | 471 |
2 | JGX-127-8-X-3047-A-S | 3047 | 38,1 | 708 | 333 |
3 | JGX-127-8-X-2869-A-S | 2869 | 43,2 | 613 | 278 |
4 | JGX-127-8-X-2313-A-S | 2313 | 48,8 | 457 | 196 |
5 | JGX-127-8-X-1957-A-S | 1957 | 59,9 | 340 | 137 |
6 | JGX-127-8-X-1735-A-S | 1735 | 74,7 | 261 | 96 |
7 | JGX-127-8-X-1512-A-S | 1512 | 85,9 | 207 | 74 |
8 | JGX-127-8-X-1201-A-S | 1201 | 102,6 | 148 | 49 |
45° inclinou a folha de dados de teste cabendo da carga da imprensa
Número da curva | Número do produto | Carga estática (N) | Deformação máxima (milímetros) | Rigidez quilovolt kN/m da vibração | Rigidez Ks kN/m do impacto |
1 | JGX-127-8-X-3648-A-S | 2580 | 44,7 | 539 | 236 |
2 | JGX-127-8-X-3047-A-S | 2157 | 52,8 | 398 | 168 |
3 | JGX-127-8-X-2869-A-S | 2046 | 61 | 349 | 138 |
4 | JGX-127-8-X-2313-A-S | 1624 | 68,6 | 259 | 98 |
5 | JGX-127-8-X-1957-A-S | 1401 | 84,8 | 193 | 68 |
6 | JGX-127-8-X-1735-A-S | 1223 | 105,7 | 147 | 49 |
7 | JGX-127-8-X-1512-A-S | 1068 | 121,9 | 117 | 37 |
8 | JGX-127-8-X-1201-A-S | 823 | 144,8 | 83 | 25 |
Folha de dados de teste da carga do rolamento da tesoura
Número da curva | Número do produto | Carga estática (N) | Deformação máxima (milímetros) | Rigidez quilovolt kN/m da vibração | Rigidez Ks kN/m do impacto |
1 | JGX-127-8-X-3648-A-S | 2936 | 33 | 294 | 294 |
2 | JGX-127-8-X-3047-A-S | 1713 | 40,1 | 207 | 207 |
3 | JGX-127-8-X-2869-A-S | 1557 | 45,2 | 173 | 173 |
4 | JGX-127-8-X-2313-A-S | 1201 | 50,8 | 121 | 121 |
5 | JGX-127-8-X-1957-A-S | 801 | 56,9 | 81 | 81 |
6 | JGX-127-8-X-1735-A-S | 601 | 77,7 | 60 | 60 |
7 | JGX-127-8-X-1512-A-S | 445 | 90,9 | 46 | 46 |
8 | JGX-127-8-X-1201-A-S | 289 | 107,7 | 30 | 30 |
Parâmetros de desempenho: rigidez da vibração e rigidez do impacto (quilovolt ou Ks):
A rigidez de isoladores da corda de fio é não-linear. Há uma grande diferença na rigidez entre deformações pequenas e grandes.
Os usuários podem calcular e selecionar de acordo com os parâmetros testados no manual do produto e na fórmula que nós damos, ou contactam-nos, e nossos coordenadores fornecê-lo-ão a orientação da seleção.
Carta do tamanho do produto
Guia para a instalação do isolador da corda de fio
1. Antes da instalação, para verificar por favor com cuidado se o furo de montagem combine o furo de montagem do isolador de vibração, como se a linha é a mesma, etc.
2, o furo da instalação não estão limpos, lá são nenhuma rebarba, oxidação, dano e outros defeitos.
3. Desde que o isolador de vibração é um componente elástico, precisa um espaço pouco móvel ao trabalhar. Antes da instalação, para verificar por favor com cuidado se haja algum equipamento que afeta a instalação na peça da instalação e se o espaço móvel do isolador de vibração é bastante. Verifique por favor se o isolador de vibração esteja nas boas condições e não tenha nenhum defeito antes da instalação.
4. Prepare uma chave de fenda e uma pé de cabra apropriadas.
5, para instalar primeiramente o isolador ao equipamento pesado ou a equipamento fixo, parafusos da instalação não precisam de apertar, de modo que o isolador possa ser levemente ativo.
6. Instale o dispositivo de conexão no outro lado do isolador de vibração. Se o furo de montagem é desalihnado levemente, você pode mover o isolador de vibração ou usar uma pé de cabra para alinhar o furo de montagem do isolador de vibração com o furo de montagem do equipamento, e para parafusar então o parafuso de fixação.
7. Após ter fixado a posição do dispositivo, aperte todos os parafusos de fixação.
