Lugar de origem: | China (continente) |
Marca: | Kacise |
Certificação: | certificate of explosion-proof, |
Número do modelo: | M18 KUS1000 |
Quantidade de ordem mínima: | 0-100 |
---|---|
Detalhes da embalagem: | Caixa de papelão |
Tempo de entrega: | 5-8 dias úteis |
Termos de pagamento: | T/T, Western Union, MoneyGram |
Habilidade da fonte: | 1000 peças por semana |

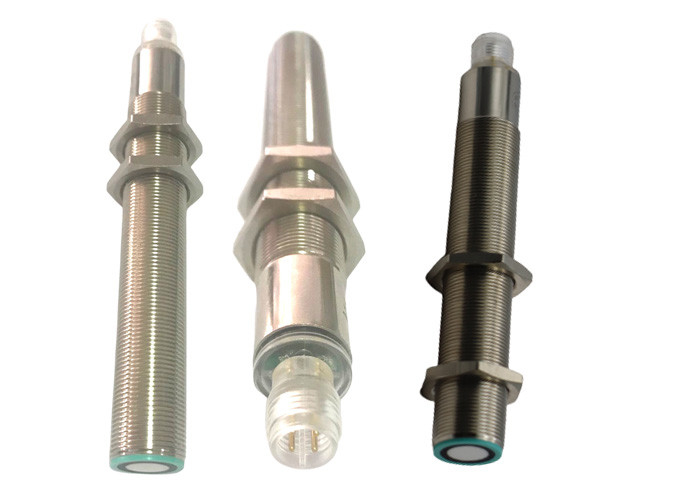

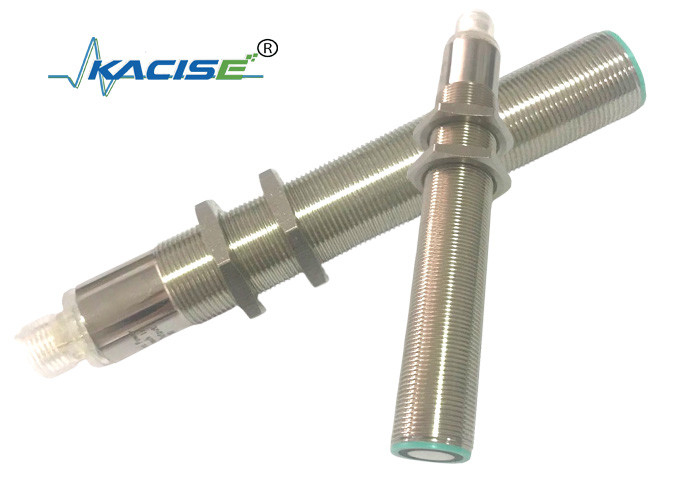

Produto: | Sensor ultrassônico da distância | Escala da detecção: | 50mm~1000mm |
---|---|---|---|
Frequência do transdutor: | 40kHz | Tensão de funcionamento: | 24VDC |
Tensão de funcionamento do limite: | 3.6VDC~30VDC | Categoria do IP: | IP67 |
Saída: | RS232/RS485 | ||
Realçar: | Sensor nivelado líquido da saída RS485,Medidor nivelado fluido da fábrica do alimento,sensor nivelado líquido de 1000mm |
Detectando a escala | 100… 1000 milímetros |
Área inusável | 0… 100 milímetros |
Placa padrão do alvo | 100 milímetros x 100 milímetros |
Frequência do transdutor | approx.220 quilohertz |
Atraso da resposta | Senhora aproximadamente 50 |
Azul do diodo emissor de luz | poder-em |
Diodo emissor de luz amarelo |
indicação do estado de comutação piscamento: objeto da função do programa detectado |
Diodo emissor de luz vermelho |
permanentemente vermelho: Erro vermelho, piscando: a função do programa, objeta não detectado |
Tensão de funcionamento UB | C.C. de 15… 30 V, ondinha 10% SS |
fonte I0 atual da Nenhum-carga | ≤ 45 miliampères |
Tipo entrado | 1 entrada do SEMINÁRIO DE ESTUDANTES |
escala de funcionamento A1: - UB… +1 V, escala de funcionamento A2: +6 V… +UB |
|
impedância da entrada: > kΩ 4,7; Pulso do programa do SEMINÁRIO DE ESTUDANTES: ≥ 1 s |
Tipo da saída | 1 saída E4 do interruptor, NPN NO/NC, programável |
IE da corrente de funcionamento Rated | 200 miliampères, procuram um caminho mais curto/sobrecargas protegidos |
Ajuste de defeito | Ponto de comutação A1: ponto de comutação A2 de 70mm: 800mm |
Queda de tensão | ≤ 2,5 V |
Precisão de repetição | ≤ 1% |
Frequência de comutação f | ≤ 13 hertz |
Histerese H da escala | 2% da distância de funcionamento ajustada |
Influência da temperatura | ±1.5% do valor completo |
Temperatura ambiental | -25… 70℃ (248… 343K) |
Temperatura de armazenamento | -40… 85℃ (233… 358K) |
Conexão | Conector V1 (M12×1), 4-pin |
Grau da proteção | IP67 |
Alojamento material | de bronze, folheado a níquel |
Transdutor |
resina de cola Epoxy/mistura de vidro oca da esfera; poliuretano da espuma, tampa PBT |
O sensor ultrassônico caracteriza uma saída do interruptor com dois pontos de comutação teachable. Estes são ajustados aplicando a tensão de fonte - UB ou + UB à entrada do SEMINÁRIO DE ESTUDANTES. A tensão de fonte deve ser aplicada à entrada do SEMINÁRIO DE ESTUDANTES no mínimo que 1 s.LEDs indica se o sensor reconheceu o alvo durante o procedimento do SEMINÁRIO DE ESTUDANTES. O ponto de comutação A1 é ensinado com - o UB, A2 com +UB. Oito funções de saída diferentes podem ser ajustadas. Ponto de comutação, ajustando a distância somente depois o poder sobre. O pulso de disparo interno pode assegurar não pode ser mudado após 5 minutos em que poder sobre. Se queira mudar o ponto de comutação, o usuário pode somente ajustando a distância do pedido após o reinício do poder.
Modo da janela do SEMINÁRIO DE ESTUDANTES, função normalmente aberta
- Alvo ajustado para aproximar o ponto de comutação
- Ponto de comutação A1 do SEMINÁRIO DE ESTUDANTES com - o UB
- Ajuste o alvo ao ponto distante de comutação
- Ponto de comutação A2 do SEMINÁRIO DE ESTUDANTES com + UB
Modo da janela do SEMINÁRIO DE ESTUDANTES, função normalmente fechada
- Ajuste o alvo ao ponto distante de comutação
- Ponto de comutação A2 do SEMINÁRIO DE ESTUDANTES com - o UB
- Alvo ajustado para aproximar o ponto de comutação
- Ponto de comutação A1 do SEMINÁRIO DE ESTUDANTES com + UB
Ponto de comutação do SEMINÁRIO DE ESTUDANTES, função normalmente aberta
- Alvo ajustado para aproximar o ponto de comutação
- Ponto de comutação A1 do SEMINÁRIO DE ESTUDANTES com - o UB
- Sensor da tampa com mão ou para remover todos os objetos
de detectar a escala
- Ponto de comutação A2 do SEMINÁRIO DE ESTUDANTES com + UB
Ponto de comutação do SEMINÁRIO DE ESTUDANTES, função normalmente fechada
- Sensor da tampa com mão ou para remover tudo
objetos de detectar a escala
- Ponto de comutação A2 do SEMINÁRIO DE ESTUDANTES com - o UB
- Alvo ajustado para aproximar o ponto de comutação
- Ponto de comutação A1 do SEMINÁRIO DE ESTUDANTES com + UB
Intervalo da histerese de TEAC-IN grande, modo normalmente aberto
- Alvo ajustado para aproximar o ponto de comutação
- Ponto de comutação A1 do SEMINÁRIO DE ESTUDANTES com + UB
- Ajuste o alvo ao ponto distante de comutação
- Ponto de comutação A2 do SEMINÁRIO DE ESTUDANTES com - o UB
Intervalo da histerese de TEAC-IN grande, modo normalmente fechado
- Ajuste o alvo ao ponto distante de comutação
- Ponto de comutação A2 do SEMINÁRIO DE ESTUDANTES com + UB
- Alvo ajustado para aproximar o ponto de comutação
- Ponto de comutação A1 do SEMINÁRIO DE ESTUDANTES com - o UB
Detecção do SEMINÁRIO DE ESTUDANTES de modo normalmente aberto da presença dos objetos
- Sensor da tampa com mão ou para remover todos os objetos de
detectando a escala
- Ponto de comutação A2 do SEMINÁRIO DE ESTUDANTES com - o UB
- Sensor da tampa com mão ou para remover todos os objetos de
detectando a escala
- Ponto de comutação A2 do SEMINÁRIO DE ESTUDANTES com + UB
Detecção do SEMINÁRIO DE ESTUDANTES de modo normalmente fechado da presença dos objetos
- Sensor da tampa com mão ou para remover todos os objetos de detectar a escala
- Ponto de comutação A2 do SEMINÁRIO DE ESTUDANTES com +UB
- Sensor da tampa com mão ou para remover todos os objetos de detectar a escala
- Ponto de comutação A2 do SEMINÁRIO DE ESTUDANTES com - o UB
Ajuste de defeito do ponto de interruptor
Escala de A1=blind, distância de A2=nominal
Exposições de diodo emissor de luz | ||
Exposições na dependência no modo de funcionamento | Diodo emissor de luz vermelho | Diodo emissor de luz amarelo |
Ponto de comutação do SEMINÁRIO DE ESTUDANTES Objeto detectado Nenhum objeto detectou Objete incerto (o SEMINÁRIO DE ESTUDANTES inválido) |
fora dos flashes sobre |
flashes fora fora |
Operação normal | fora | Estado de comutação |
Falha | em | Estado precedente |
5. condições da instalação
Se o sensor é instalado na queda da temperatura do ambiente abaixo de 0℃, deve fazer bem nas medidas de defesa. Em caso da montagem direta do sensor em um furo direto usando as porcas de aço, tem que ser fixado no meio da linha de abrigo.
