| Lugar de origem: | China |
| Marca: | Kacise |
| Número do modelo: | KDF1000 |
| Quantidade de ordem mínima: | 1 |
|---|---|
| Preço: | 1740USD/pc |
| Detalhes da embalagem: | Caixa |
| Tempo de entrega: | 5-8 dias do trabalho |
| Termos de pagamento: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
| Habilidade da fonte: | 100+ |
| Tipos da medida: | velocidade, fluxo, profundidade de água, temperatura da água | Nível da proteção: | IP68 |
|---|---|---|---|
| finalidade: | medida em linha | Medida da profundidade de água: | 0.02m~10.00m |
| Definição: | 2mm | Precisão: | ±0.5% |
| Variação da temperatura: | 0~60ºC | Faixa de taxa de fluxo: | 10 litros/sec~99999999 medidores cúbicos/hora |
| Fonte de alimentação: | a pilhas, 12VDC | Sinal de saída: | 4-20MA |
| Realçar: | Medidor de fluxo de Doppler ultrassônico,Medidor de fluxo de Doppler das tubulações dos canais,Medidor de água ultrassônico das sargetas |
||

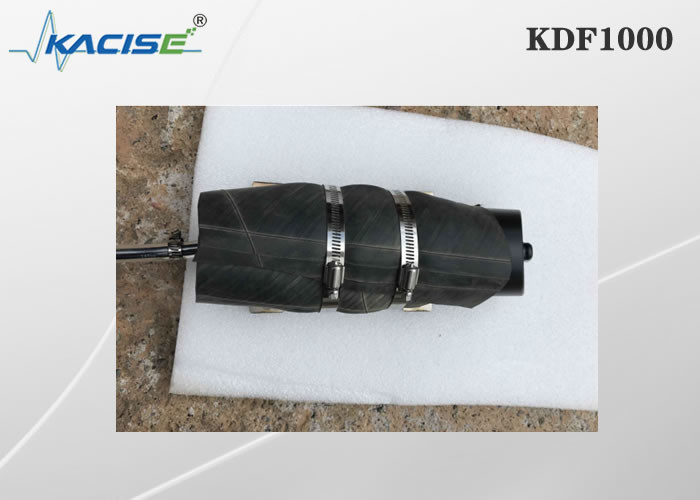

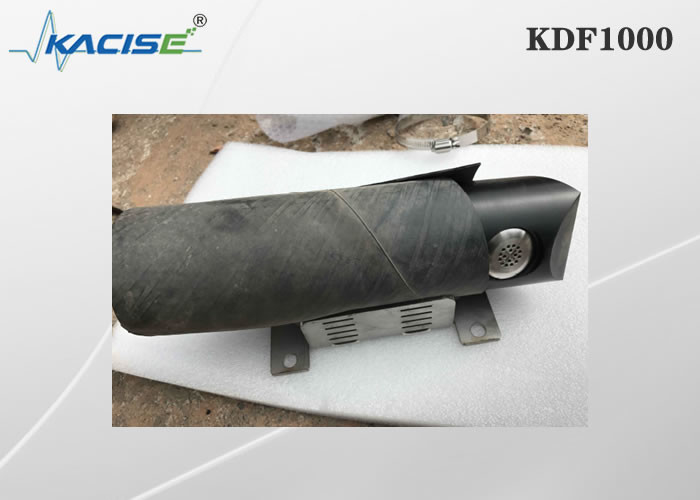

Medidor de fluxo ultrassônico de KDF1000 Doppler
Introdução
O medidor de fluxo da série KDF1000 é um produto que meça a velocidade e o fluxo da água em águas, nos canais, ou nos encanamentos naturais.
O medidor de fluxo é dividido em duas porções: o sensor e o anfitrião, que são conectados por um cabo.
Pode medir a velocidade e o fluxo da água nos canais e nos rios, e o nível de água é mais de 20 cm mais altos do que a parte superior do sensor.
Pode medir a velocidade e o fluxo da água em umas tubulações e em umas sargetas. O nível de água deve ser mais de 20 cm mais altos do que a parte superior do sensor, e o diâmetro interno da tubulação deve ser ≥ 500 milímetros.
Princípio
O sensor tem dois transdutores, um que transmite e um que recebe. Quando o sensor enfrentar o sentido do volume de água, isto é, sob os locais da medida do fluxo reverso:
1. Quando a água é ainda, a frequência recebida é a mesma que a frequência transmitida.
2. Mais rápido o caudal, mais rapidamente a frequência recebeu pelo sensor de recepção, que será mais alto do que a frequência transmissora.
3. Mais lento o caudal, mais lentamente a frequência recebeu pelo sensor de recepção, mas será mais alta do que a frequência transmissora.
Quando as medidas do sensor ao longo do sentido do volume de água:
1. Quando a água é ainda, a frequência recebida é a mesma que a frequência transmitida.
2. Mais rápido o caudal, mais rapidamente a frequência recebeu pelo sensor de recepção, mas será mais baixa do que a frequência transmitida.
3. Mais lento o caudal, mais lentamente a frequência recebeu pelo sensor de recepção, mas será mais baixa do que a frequência transmissora.
Do acima, a velocidade e o sentido do volume de água podem ser calculados.

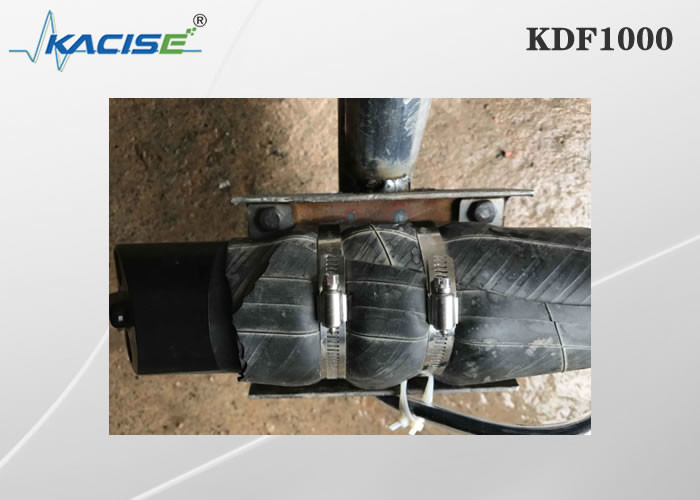

O sensor deve diretamente enfrentar o sentido do volume de água durante a instalação e o uso.
Parâmetro técnico
| Estrutura | tipo da separação; |
| Tipos da medida | velocidade, fluxo, profundidade de água, temperatura da água |
| Nível da proteção | IP68 |
| Finalidade | medida em linha |
| Escala da medida da velocidade | a configuração padrão é 0.03m/s~5.00m/s (profundidade de água acima do sensor: 20cm); Outras escalas do caudal podem ser personalizadas. |
| Fluxo Rate Measurement Resolution | 1mm/s; |
| Flui a precisão da medida da velocidade | ±2~4% da velocidade de fluxo medida; |
| Medida da profundidade de água | 0.02m~10.00m; |
| Definição | 2mm |
| Precisão | ±0.5%; |
| Variação da temperatura | 0~60ºC; |
| Definição | 0.1ºC; |
| Fluxo Rate Range | 10 litros/sec~99999999 medidores cúbicos/hora |
| Fonte de alimentação | a pilhas, 12VDC; |
| Sinal de saída (a pilhas) | RS485; |
| Índice do sinal de saída RS485 | caudal, fluxo instantâneo, fluxo cumulativo, nível de água, temperatura |
| Sinal de saída (fonte da alimentação externa) | 4-20mA; |
| índice do sinal de saída 4-20ma | fluxo instantâneo |
| Função de transmissão sem fio | acessórios opcionais, transmissão de dados ao software de servidor do fundo através de GPRS móvel. Precise o cliente tem um servidor com um IP address fixo, ou um servidor alugado da nuvem. |
| Comprimento do cabo entre o sensor e o transmissor | 10 medidores; |
| Tipos de vias navegáveis testadas | tubulações, canais, córregos naturais, rios; |
| Exigências líquidas do pH | Valor de PH entre 6-8, não corrosivo ao sensor. |
| Exigência líquida da temperatura | 0~50℃ |
| Exigência líquida da pressão | 1 pressão atmosférica padrão no ambiente natural |
| Fonte de alimentação para o medidor de fluxo | 11~14VDC, corrente é 250mA. |
| Consumo de potência de trabalho contínuo | 14V×250ma=14V×0.25A=3.50W. |
Estado padrão da medida
Após o poder sobre, o caudal e o caudal serão saída após 60 segundos, e então uns dados serão saída cada 15-20 segundos.
No estado padrão da medida, o sensor envia diretamente 485 sinais conectar com o anfitrião, e as saídas do anfitrião dois tipos dos dados: caudal e caudal através da relação 485.
