| Lugar de origem: | China |
| Marca: | Kacise |
| Número do modelo: | KLD806 |
| Quantidade de ordem mínima: | 1 |
|---|---|
| Detalhes da embalagem: | Caixa |
| Tempo de entrega: | 5-8 dias do trabalho |
| Termos de pagamento: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
| Habilidade da fonte: | 100+ |
| Meio: | contínuo, recipiente de armazenamento, recipiente do processo, aplicação forte da poeira | Escala de medição: | 0.3m~10/20/30/60/100m |
|---|---|---|---|
| Conexão do processo: | ≥ DN100 da flange | Temperatura do processo: | -40~110℃ |
| Pressão do processo: | -0.1~0.3MPa | Tamanho da antena: | antena de lente de 76mm (remoção opcional) |
| Material da antena: | PTFE | Precisão: | ±5mm |
| Classe da proteção: | IP67 | Frequência de centro: | 80GHz |
| Ângulo de lançamento: | 3° | Fonte de alimentação: | DC24V/DC12~24V /AC220V |
| Embalagem: | de alumínio/plástico/de aço inoxidável | Saída do sinal: | 4… 20mA/HART protocol/RS485 Modbus |
| Realçar: | Sensor nivelado do radar do silo de cimento,Sensor nivelado do radar de aço inoxidável da embalagem,Transmissor nivelado do radar de DC24V |
||

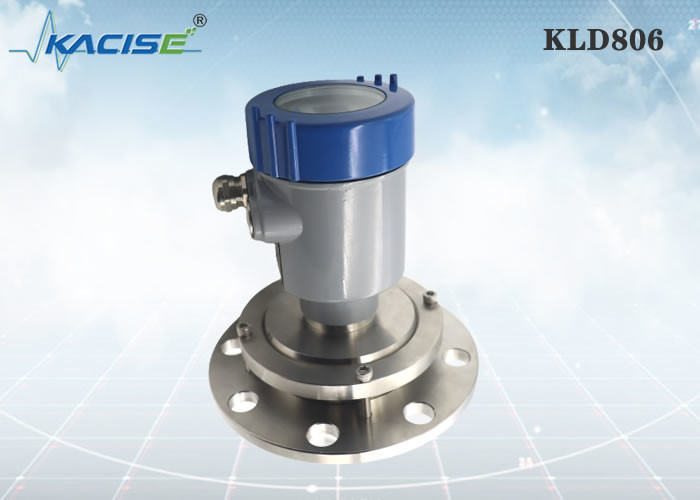

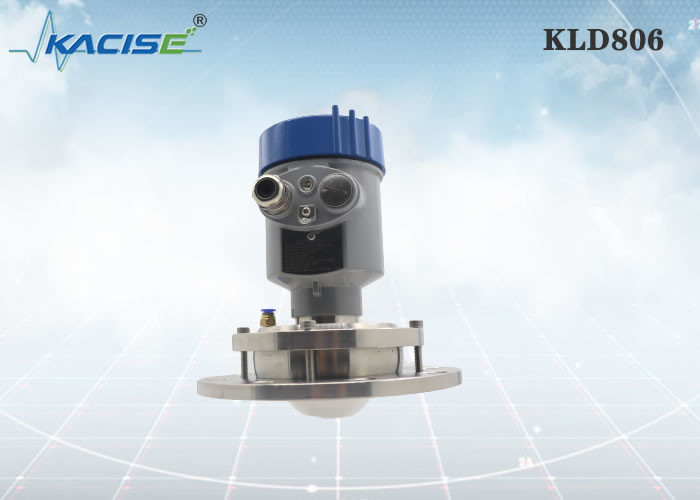

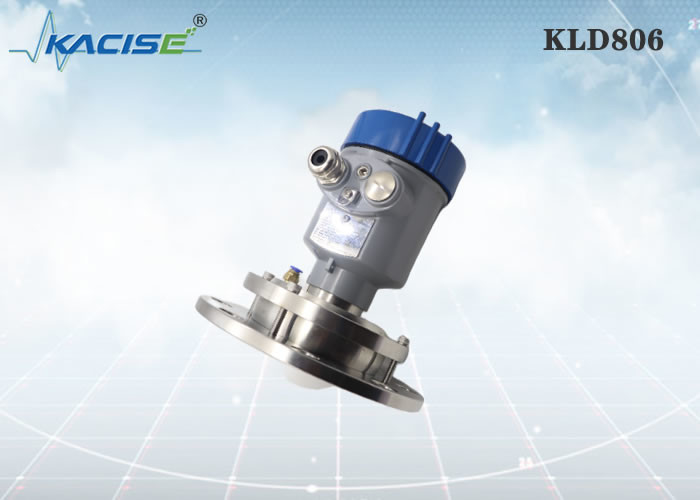

Sensor nivelado do radar de KLD806 80G FM
Introdução
os produtos do radar de onda contínua de 76-81GHz FM apoiam aplicações de quatro fios e do dois-fio. Os modelos múltiplos, a escala máxima do produto podem alcançar 100 medidores. Devido a seus frequência de trabalho mais alta e comprimento de onda mais curto, é particularmente apropriado para aplicações contínuas. O modo de trabalho de transmitir e de receber ondas eletromagnéticas através da lente tem vantagens originais na poeira alta e no ambiente áspero da temperatura. O instrumento será fixado pela flange ou pela linha para fazer a instalação conveniente e fácil.
Característica
o radar da onda de milímetro do l, a precisão da medida pode alcançar até ±2mm, e a zona cega da medida mínima é 0.05m.
o l o tamanho menor da antena satisfaz a medida de condições de trabalho.
l uma variedade de antenas de lente, ângulos de lançamento menores, energia mais concentrada, sinais mais fortes do eco, e confiança mais alta do que outros produtos do radar sob as mesmas circunstâncias industriais e de mineração.
l tem uma penetração mais forte e pode ser usado normalmente no caso da adesão e da condensação.
o l a escala dinâmica do sinal é maior, e a medida de baixos meios constantes dielétricos é mais estável.
modos múltiplos da medida do l, resposta do radar no modo rápido da medida
|
KLD806
|
Meio: contínuo, recipiente de armazenamento, recipiente do processo, aplicação forte da poeira Escala de medição: 0.3m~10/20/30/60/100m Conexão do processo: ≥ DN100 da flange Temperatura do processo: -40~110℃ Pressão do processo: -0.1~0.3MPa Tamanho da antena: antena de lente de 76mm (remoção opcional) Material da antena: PTFE Precisão: ±5mm Classe da proteção: IP67 Frequência de centro: 80GHz Ângulo de lançamento: 3° Fonte de alimentação: dois-fio /DC24V /DC12 de quatro fios ~24V /AC220V de quatro fios Embalagem: de alumínio/plástico/de aço inoxidável Saída do sinal: protocolo de /4...20mA/HART do dois-fio 4… 20mA/de quatro fios RS485 Modbus |
Dimensões
A instalação
Exigências da instalação
Ao instalar o instrumento, evite instalá-lo acima da entrada material, e tente evitar os vários objetos que afetam o sinal, tal como a agitação de pás, etc.
Sob condições de trabalho extremamente complexas, o instrumento pode trabalhar normalmente se não há nenhum obstáculo na área com um raio de 20cm centrados no ponto da instalação.
Diagrama de conexão da instalação:
A altura máxima H do carretel da instalação máxima depende do diâmetro D do carretel da instalação e do tamanho do ângulo de lançamento do produto.
A conexão demasiado longa da instalação afetará o desempenho do radar.
Dimensões
Dimensão de encaixotamento
Unidade no milímetro:
Produção:
A tecnologia Co. do Optronics de Xi'an Kacise, Ltd considera-se um fornecedor e um fabricante da solução. Nós oferecemos a flexibilidade máxima e uma oferta custo-aperfeiçoada para nossos clientes do OEM.
O que nós poderíamos fornecer:
A escala inclui a versão do escudo/cor personalizada, o tipo da linha (linha de G-Thread/NPT), o software, cópias, o manual e o catálogo personalizados. Se você está interessado na instalação em seu lado, o módulo do radar está disponível certamente.
