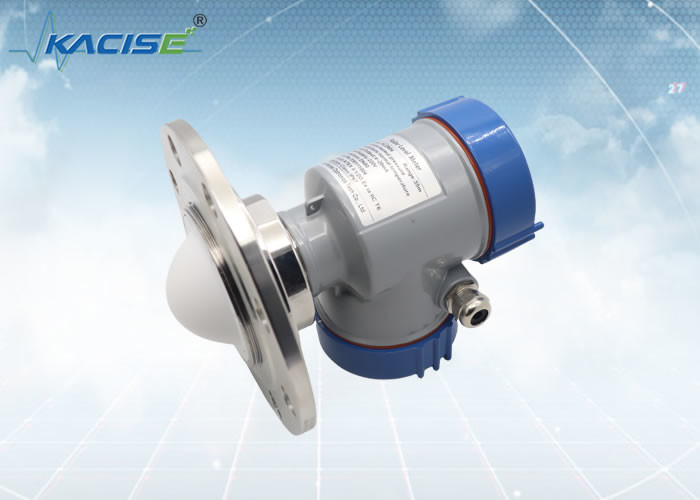

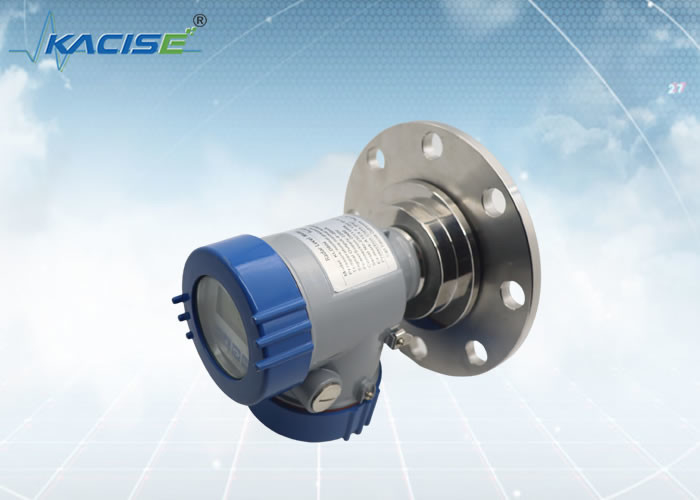

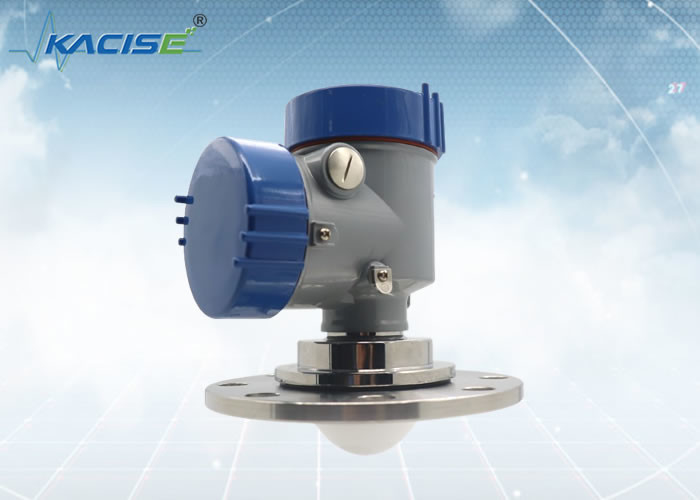

Transmissor nivelado do radar KLD804 sem fio com 4G/GPRS/Lora Transfer Method

Sensor nivelado do radar de KLD804 80G FM

Introdução
Em processo do controle da automatização industrial, o nível material é um parâmetro importante. Há muitos métodos da medida nivelada material. Para condições de trabalho e meios diferentes, os calibres de nível materiais com princípios de medida diferentes podem ser usados para a medida, tal como o tipo da pressão estática, o tipo do flutuador, métodos nivelados materiais pesados do tipo do martelo, os ultrassônicos e outros os comuns da medida. Os instrumentos têm suas próprias características e escalas da aplicação. O calibre nivelado do radar usa tecnologia avançada da medida da onda do pulso do radar, com seu desempenho excelente, especialmente nos tanques com agitação, alta temperatura, grande vapor, poeira forte, corrosão média forte, scarring fácil e outras condições que ásperas da medida mostra seu desempenho excelente e joga um papel importante na produção da automatização industrial.

Soluções sem fio do sistema do radar:
No processo de produção de petroquímico, carvão, cimento, metalurgia e outras indústrias, a fim assegurar a segurança do líquido durante o armazenamento, monitoração de tempo real da pressão, nível líquido, temperatura, concentração da umidade e de gás na superfície líquida no tanque de armazenamento, etc. Como recolher e transmitir os parâmetros relevantes do líquido armazenado no tanque de armazenamento ao centro de controle remoto, e como iniciar medidas de emergência em caso de urgência incomodaram sempre os pessoais de gestão. O tanque de armazenamento tradicional que monitora confia principalmente em inspeçãos periódicas por pessoais no dever. Os custos laborais são altos, e muitos fatores humanos serão deixados atrás, levantando riscos da segurança. Baseado na radiofrequência 433MHZ, a solução sem fio da transmissão de dados de uma comunicação móvel de GPRS, a monitoração remota do tempo real para a pressão, o nível líquido, a temperatura, a umidade do tanque de armazenamento, a concentração de gás na superfície líquida, e outros parâmetros que o usuário se importa aproximadamente, e ativam em caso de urgência as facilidades de emergência correspondentes.

Característica

Pode realizar trabalhos em rede sem fio dentro de 20 quilômetros.
O radar de alta frequência sem fio integrado de 433M adota a tecnologia de transmissão 433M sem fio a mais avançada da radiofrequência na indústria. Sua distância de transmissão máxima é 20Km, e é posta pelos painéis solares ou pelos canos principais 220V. Os processos complicados tais como a fiação no local são omitidos. O sinal digital das saídas RS485 do radar e adota o protocolo do ônibus de Modbus para realizar trabalhos em rede sem fio dentro de 100 unidades. A peça sem fio da transmissão adota a tecnologia de modem remoto de LoRa, que tem a capacidade antiparasitária excelente e pode minimizar o consumo atual. Sensibilidade alta e projeto de circuito militar para fazer seu orçamento da relação alcançar o nível principal na indústria, fazendo lhe a melhor escolha para a transmissão interurbana e aplicações com exigências altas da confiança. Comparado com o método tradicional da transmissão de GPRS, seu custo é reduzido extremamente. Não limitado pela rede de comunicação móvel, a confiança e a capacidade antiparasitária são melhoradas extremamente.

Dimensão de encaixotamento

Unidade no milímetro:

Método da instalação

A instalação da flange

Ao usar a instalação da flange, a distância mínima entre o instrumento e a parede do tanque deve ser 200mm.

• plano de referência
• centro da embarcação ou linha central da simetria

Içando a instalação

Nota: Evite por favor a vibração, a interferência eletromagnética forte e as cargas durante a instalação.

Solução remota sem fio da tecnologia de transmissão de GPRS:
GPRS é um novo tipo de dados de pacote de uma comunicação do Internet que carregam o serviço baseado na rede de GPRS de uma comunicação móvel, que seja apropriada para repentino ou frequente e a pequena quantidade de transmissão de dados. A tecnologia de comutação de pacotes de GPRS tem as vantagens do tempo real em linha, faturando de acordo com o volume, o início de uma sessão rápido, a transmissão de alta velocidade, e o interruptor livre. Do ponto de vista do acesso à internet, o local central e as secundário-estações são os terminais do Internet. O módulo assim chamado de GPRS é a peça de DTU da subestação.
Opção 1: O servidor central usa um IP address fixo na rede pública, e GPRS-DTU alcança diretamente o anfitrião do Internet com o IP address. Solução 2: O servidor do centro usa ADSL e a outra rede pública dinâmica IP + software de análise dinâmico do Domain Name. GPRS-DTU resolve o IP address do servidor central com o DNS terminar uma comunicação em dois sentidos. Esquema 3: O servidor do centro usa dial up dinâmicos do IP tal como ADSL + ** software de servidor da análise do IP + MODEM da G/M, e do GPRS-DTU da rede pública e envia a informação de dados do radar ao servidor da análise do IP, e o servidor da análise do IP retorna o IP address do anfitrião com a informação para terminar a comunicação em dois sentidos do UDP. Esquema 4: O centro adota o MODEM de GPRS-DTU ou de GPRS, e a rede inteira adota a rede privada móvel de APN fixou o IP.

A tecnologia Co. do Optronics de Xi'an Kacise, Ltd considera-se um fornecedor e um fabricante da solução. Nós oferecemos a flexibilidade máxima e uma oferta custo-aperfeiçoada para nossos clientes do OEM.

O que nós poderíamos fornecer:
A escala inclui a versão do escudo/cor personalizada, o tipo da linha (linha de G-Thread/NPT), o software, cópias, o manual e o catálogo personalizados. Se você está interessado na instalação em seu lado, o módulo do radar está disponível certamente.
