Lugar de origem: | China |
Marca: | KACISE |
Certificação: | CE,ISO9001 |
Número do modelo: | KLD804 |
Quantidade de ordem mínima: | 1pcs |
---|---|
Preço: | 230-830 |
Detalhes da embalagem: | Caixa da caixa |
Tempo de entrega: | 5 dias de trabalho |
Termos de pagamento: | L/C, D/A, D/P, T/T, Western Union, MoneyGram, Paypal |
Habilidade da fonte: | 10000PCS/month |
Meio: | contínuo, recipiente de armazenamento, recipiente do processo, aplicação forte da poeira | Escala de medição: | 0.3m~10/20/30/60/100m |
---|---|---|---|
Conexão do processo: | ≥ DN100 da flange | Temperatura do processo: | -40~110℃ |
Pressão do processo: | -0.1~0.3MPa | Tamanho da antena: | antena de lente de 76mm (remoção opcional) |
Material da antena: | PTFE | Precisão: | ±5mm |
Classe da proteção: | IP67 | Frequência de centro: | 80GHz |
Ângulo de lançamento: | 3° | Fonte de alimentação: | dois-fio /DC24V /DC12 de quatro fios ~24V /AC220V de quatro fios |
Embalagem: | de alumínio/plástico/de aço inoxidável | Saída do sinal: | protocolo 4… 20mA/de quatro fios RS485 Modbus de /4...20mA/HART do dois-fio |
Realçar: | calibre nivelado do radar da antena de lente de 76mm,calibre do tanque do radar 80G,Calibre nivelado do radar forte contínuo da poeira |

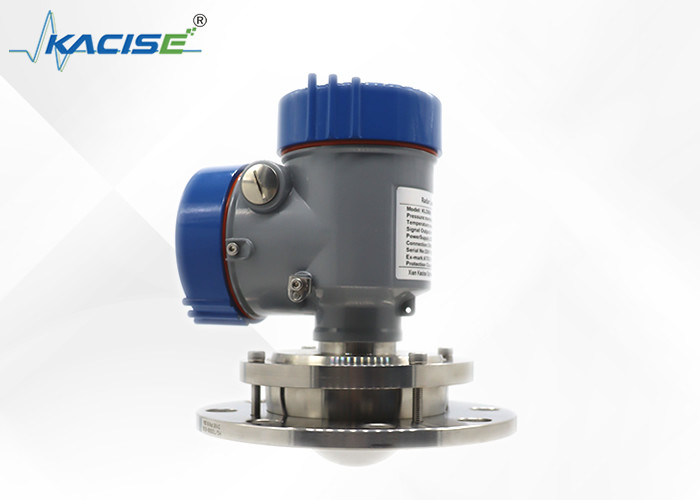

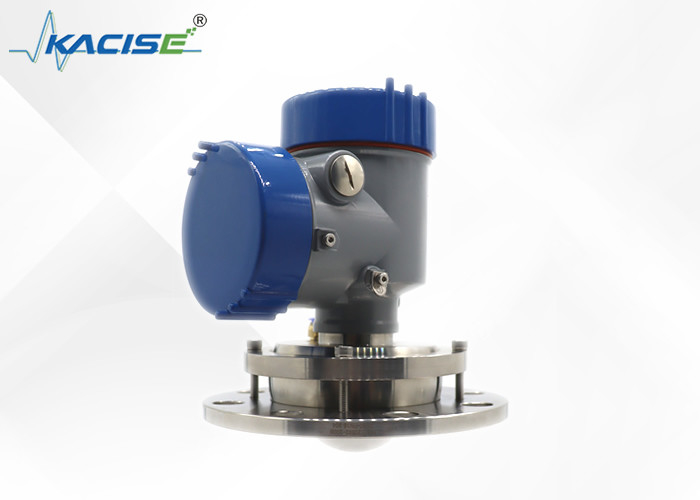

O nível do radar de KLD806 80G calibra a antena de lente forte contínua da aplicação 76mm da poeira
Princípio de medição
O tempo de funcionamento do calibre nivelado do radar da série LKD800 pode ser convertido em um sinal nivelado por componentes eletrônicos. Um método especial da extensão de tempo pode assegurar a medida estável e exata em um curto período de tempo mesmo. É transmitido e recebido por um sistema da antena transmitindo pulsos extremamente curtos da micro-ondas com energia muito baixa. O calibre nivelado do radar da série LKD800 pode exatamente analisar o eco do nível material mesmo se as condições de trabalho são complicadas e há uns ecos falsos.
entre
A antena recebe o pulso refletido da micro-ondas e transmite o ao circuito eletrônico, e os processos do microprocessador o sinal identificar o eco gerado pelo micro pulso na superfície do material. A identificação correta do sinal do eco é terminada pelo software inteligente, e a precisão pode alcançar o nível do milímetro. A distância D da superfície material é proporcional ao curso T do tempo do pulso:
D=C×T/2
onde C está a uma velocidade da luz
Desde que a distância E do tanque vazio é sabida, o nível L é:
L=E-D
saída
É ajustado entrando a altura vazia E do tanque (= o ponto zero), a altura completa F do tanque (= completo) e alguns parâmetros da aplicação, e os parâmetros da aplicação adaptarão automaticamente o instrumento ao ambiente da medida. Correspondência à saída 4-20mA.
Meio da aplicação:
O calibre nivelado do radar da série LKD800 é apropriado para a medida contínua do não-contato do nível de líquido, de pasta e de material granulado. É apropriado para ocasiões com grandes mudanças da temperatura e da pressão e a presença de gás inerte e de volatilização.
Adota o método da medida do pulso da micro-ondas, e pode trabalhar normalmente na escala industrial da faixa de frequência. A energia do feixe é baixa, e pode ser instalada no várias metal e recipientes ou tubulações do metaloide, sem dano ao corpo humano e ao ambiente.
Característica
O radar da onda de milímetro do ⚫, a precisão da medida pode alcançar até ±2mm, e
a zona cega da medida mínima é 0.05m.
O ⚫ o tamanho menor da antena satisfaz a medida de condições de trabalho.
⚫ uma variedade de antenas de lente, ângulos de lançamento menores, energia mais concentrada, mais forte
sinais do eco, e confiança mais alta do que outros produtos do radar sob o mesmo industrial
e condições de mineração.
⚫ tem uma penetração mais forte e pode ser usado normalmente no caso da adesão e
condensação.
O ⚫ a escala dinâmica do sinal é maior, e a medida da baixa constante dielétrica
o meio é mais estável.
Modos múltiplos da medida do ⚫, resposta do radar no modo rápido da medida
Especificação técnica e modelo Selections
Modelo | KLD806 |
Meio | contínuo, recipiente de armazenamento, recipiente do processo, aplicação forte da poeira |
Escala de medição | 0.3m~10/20/30/60/100m |
Conexão do processo | ≥ DN100 da flange |
Temperatura do processo |
-40~110℃ |
Pressão do processo | -0.1~0.3MPa |
Tamanho da antena | antena de lente de 76mm |
Material da antena | PTFE |
Precisão | ±5mm |
Classe da proteção | IP67 |
Frequência de centro | 80GHz |
Ângulo de lançamento | 3° |
Fonte de alimentação | Dois-fio /DC24V//DC12 de quatro fios ~24V //AC220V de quatro fios |
Embalagem |
de alumínio/plástico/de aço inoxidável |
Saída do sinal | protocolo de /4...20mA/HART do dois-fio de quatro fios/4… 20mA/RS485 Modbus |
