| Lugar de origem: | Shaanxi, China |
| Marca: | GX support OEM |
| Número do modelo: | GXPS140 |
| Preço: | $350.00 - $800.00/pieces |
|---|---|
| Detalhes da embalagem: | 1pc/box, muitas caixas encadernam, ou personalizaram disponível. |
| Habilidade da fonte: | 1000 partes/partes por Quarto |
| Porto: | Shanghai ou outro |
|---|

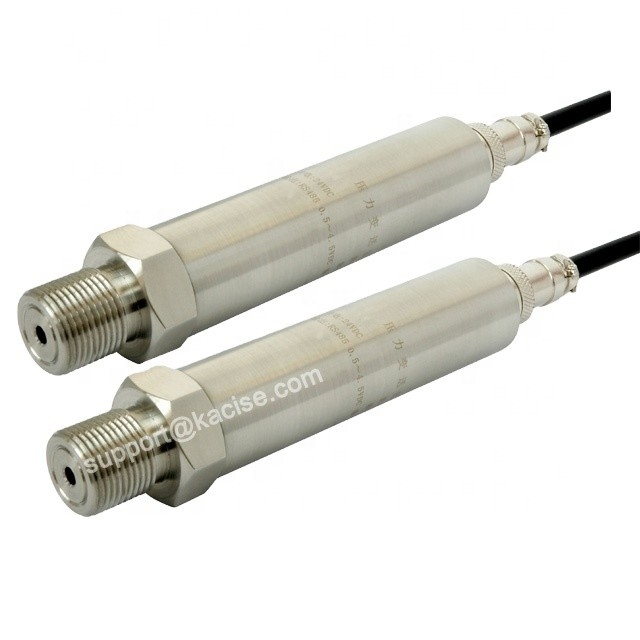

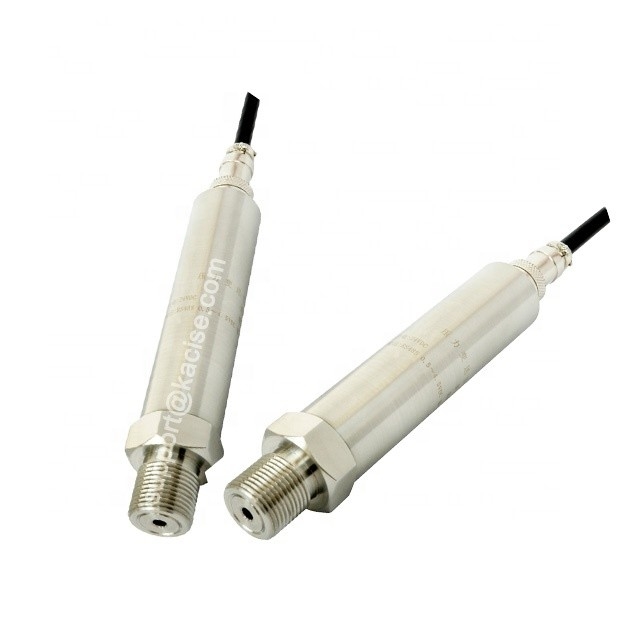

GXPS140 excelente estabilidade a longo prazo micro-estrutura transdutor de pressão
1. Parâmetro
|
Especificações |
GXPS140 |
|||||
|
Meio de medição |
Líquidos não corrosivos com silício, aço inoxidável, vidro, adesivo isolante ou gases |
|||||
|
Intervalos |
0~1kpa......60mpa |
|||||
|
Precisão |
±0,1%FS |
±0,2% FS, |
± 0,5% FS (típico) |
|||
|
Sobrecarga de pressão |
≥ 150% FS |
|||||
|
Impedância de entrada/saída |
1kΩ~6kΩ |
|||||
|
Estabilidade |
00,2% FS/ano (típico) |
|||||
|
Produção em escala completa |
80mvdc±10mvdc |
|||||
|
Saída do ponto zero |
≤ ± 2mvdc |
|||||
|
Fornecimento de energia |
1.5madc,5madc ou 9VDC |
|||||
|
Conexão electrónica |
Estrutura de fechadura e outros |
|||||
|
Coeficiente de temperatura |
± 0,03%FS/°C (típico) |
|||||
|
Intervalo de temperatura compensado |
0~60°C |
-25 a 50 °C |
25~125°C |
25°C a 175°C |
||
|
Intervalo de temperatura de funcionamento |
-40°C~200°C |
|||||
|
Conexão de processo |
Nozzle de gás e outros |
|||||
|
Materiais para a habitação |
1Cr18Ni9Ti |
|||||
2Características
Criado por si próprio com chip de silício de micro pressão piezorresistiva MEMS
Microestrutura, pequeno volume, peso leve
Excelente estabilidade a longo prazo
Largo intervalo de medição
Forte sinal de saída e capacidade anti-interferência
Excelente desempenho estático e dinâmico
3Esboço.
Investigação em dinâmica do ar
Experimento com motor
Experimento de túnel de vento
Mecânica de fluidos
O transdutor de micro-pressão GXPS140 utiliza tecnologia de micro-máquina para integrar elementos sensíveis à piezoresis e emprega um micro-pacote delicado.comprimento não superior a 25 mmO tamanho e a dimensão podem ser concebidos para satisfazer as necessidades especiais do cliente. As vantagens são: microforma, alta potência, alta temperatura, excelente carácter dinâmico e estático, estabilidade fiável.Campos de aplicação: investigação em dinâmica do ar, experiência em aeronaves e motores, experiência em túnel de vento, experiência em mecânica de fluidos e experiência hidráulica, experiência em hidroturbinas e munições subaquáticas, aplicação biomédica,onda de choque de exploração química e nuclear e assim por diante.
4Conexão.
|
Conexão |
Cor do fio |
|
Potência + |
Vermelho |
|
Potência |
Amarelo |
|
Potência2 |
Branco |
|
Sinalização + |
Azul |
|
Sinalização |
Verde |
5. Tamanho
6Guia.
|
GXPS140 |
Micro-transdutor de pressão |
||||||
|
|
Distância |
[X~X] KPa/Mpa |
|||||
|
|
Índice |
Tipo de pressão |
|||||
|
G |
Dispositivo |
||||||
|
A |
- Absoluto |
||||||
|
|
Índice |
Precisão |
|||||
|
A |
±0,1%FS |
||||||
|
B |
±0,2% FS |
||||||
|
C |
±0,5% FS |
||||||
|
|
Índice |
Intervalo de temperatura compensado |
|||||
|
T1 |
(0°C~70°C) temperatura normal. |
||||||
|
T2 |
(25°C a 150°C) Médio |
||||||
|
T3 |
(25°C~175°C) Alto |
||||||
|
|
Índice |
Conexão de processo |
|||||
|
P6 |
Bico de gás |
||||||
|
PZ |
Personalizado |
||||||
|
|
Índice |
Conexão electrónica |
|||||
|
C4 |
Estrutura da fechadura |
||||||
|
CZ |
Personalizado |
||||||
|
GXPS140 |
[0~2]MPa |
G |
B |
T1 |
PZ |
C4 |
Tipico |
