| Lugar de origem: | China (continente) |
| Marca: | Kacise |
| Certificação: | certificate of explosion-proof, CE |
| Número do modelo: | KSJB3 |
| Quantidade de ordem mínima: | 1pcs |
|---|---|
| Detalhes da embalagem: | cada unidade tem caixa individual e todas as caixas são embaladas em pacotes padrão ou pedidos de cl |
| Tempo de entrega: | 5-8 dias de trabalho |
| Termos de pagamento: | T/T, Western Union, MoneyGram |
| Habilidade da fonte: | 1000 partes pela semana |
| Espaço: | ±60g | Valor limiar: | 5μg |
|---|---|---|---|
| Valor de desvio K0/K1: | magnésio ≤±5 | ||
| Realçar: | Medição da inclinação Acelerômetro de quartzo,Acelerômetro flexível de grau de navegação de quartzo,Teste de vibração do instrumento Acelerômetro flexível |
||

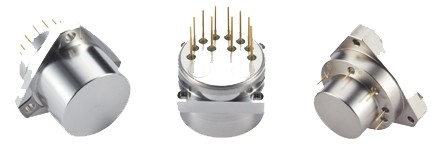

KSJB3 série acelerômetro flexível de quartzo é um pequeno, alta precisão, um grande número de acelerômetro de nível de navegação militar inercial, o produto tem excelente estabilidade a longo prazo, repetibilidade,desempenho de arranque, adaptabilidade ao ambiente e elevada fiabilidade e outras características, podem ser utilizados para ensaios estáticos podem ser utilizados para ensaios dinâmicos,é também um sensor de vibração e sensor de inclinação padrão.
O produto adota um design e um processo de embalagem miniaturizados únicos, a corrente de saída e a força ou aceleração são lineares,O utilizador pode escolher a resistência de amostragem adequada por cálculoO sensor de temperatura incorporado pode ser utilizado para compensar o valor de deslocamento e o fator de escala para reduzir o impacto da temperatura ambiente de acordo com as necessidades do utilizador.
Aplicações: Medição da inércia do sistema militar de navegação inercial e ensaio de isolamento de vibração e ensaio de inclinação de instrumentos e equipamentos de precisão no setor aeroespacial, da aviação, dos navios,Armas e outros campos.

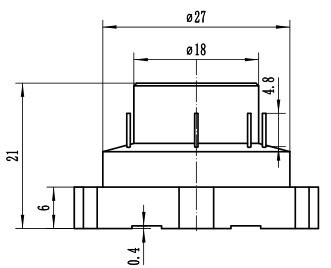

1.Dimenções quadradas da flange
Definição do pin:
1, Saída de sinal
2, ar
3, potência -15V
4, potência +15V
5, potência e sinal de terra
6, 7, 8, vazio
9, -9V ou pt1000
10, +9V ou pt1000

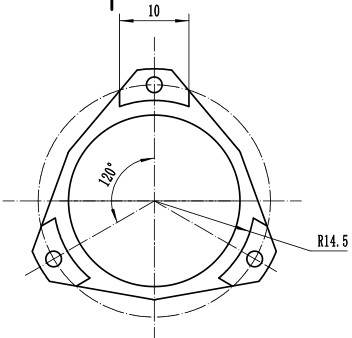

2.Dimenções triangulares da flange
3.Dimenções da flange triangular invertida
Parâmetros técnicos:
| Número | Parâmetros | KSJB3-01 | KSJB3-02 | KSJB3-03 |
| 1 | Área de aplicação | ± 60 g | ± 60 g | ± 60 g |
| 2 | Valor limiar | 5 μg | 5 μg | 5 μg |
| 3 | valor de desvioK0/K1 | ≤ ± 5 mg | ≤ ± 7 mg | ≤ ± 5 mg |
| 4 | Fator de escala K1 | 10,0 ± 0,2 mA/g | 10,0 ± 0,2 mA/g | 00,6 ± 0,2 mA/g |
| 5 | Coeficiente não linear de segunda ordem K2 | ≤ ± 20 μg/g2 | ≤ ± 30 μg/g2 | ≤ ± 20 μg/g2 |
| 6 | 0g 4 horas estabilidade a curto prazo | ≤ 10 μg | ≤ 20 μg | ≤ 20 μg |
| 7 | 1 g 4 horas estabilidade a curto prazo | ≤ 10 ppm | ≤ 20 ppm | ≤ 20 ppm |
| 8 | Repetitividade da síntese de valores de desvio σK0(1σ, um mês) | ≤ 15 μg | ≤ 50 μg | ≤ 50 μg |
| 9 | Repetitividade integrada pelo fator de escala σK1/K1(1σ, um mês) | ≤ 15 ppm | ≤ 50 ppm | ≤ 50 ppm |
| 10 | Repetibilidade completa dos coeficientes não linearesK2/K1(1σ, um mês) | ≤ ± 20 μg/g2 | ≤ ± 30 μg/g2 | ≤ ± 30 μg/g2 |
| 11 | Valor de desvio Coeficiente de temperatura ((O valor médio de toda a zona de temperatura) | ≤ ± 15 μg /°C | ≤ ± 50 μg /°C | ≤ ± 50 μg /°C |
| 12 | Fator de escala Coeficiente de temperatura ((O valor médio de toda a zona de temperatura) | ≤ ± 15 ppm /°C | ≤ ± 80 ppm /°C | ≤ ± 50 ppm /°C |
| 13 | Ruído ((A resistência de amostragem é de 840Ω) | ≤ 5mv | ≤ 8,4 mv | ≤ 8,4 mv |
| 14 | Frequência natural | 350 a 800 Hz | 350 a 800 Hz | 350 a 800 Hz |
| 15 | largura de banda | 800 a 2500 Hz | 800 a 2500 Hz | 800 a 2500 Hz |
| 16 | Vibração aleatória | 10 g ((20-2000 Hz) | 10 g ((20-2000 Hz) | 10 g ((20-2000 Hz) |
| 17 | greve | 150 g,4.5ms, 1/2sin | 150 g,4.5ms, 1/2sin | 150 g,4.5ms, 1/2sin |
| 18 | Intervalo de temperatura de funcionamento | -55 ̊+85°C | -55 ̊+85°C | -55 ̊+85°C |
| 19 | Intervalo de temperatura de armazenamento | -60~+120°C | -60~+120°C | 60°C a + 120°C |
| 20 | Fornecimento de energia | ± 12 ~ ± 15 V | ± 12 ~ ± 15 V | ± 12 ~ ± 15 V |
| 21 | Consumo corrente | ≤ ± 20 mA | ≤ ± 20 mA | ≤ ± 20 mA |
| 22 | Sensor de temperatura | Utilizador personalizável | Utilizador personalizável | Utilizador personalizável |
| 23 | dimensão | F18.2X23mm | F18.2X23mm | F18.2X23mm |
| 24 | peso | ≤ 30 g | ≤ 30 g | ≤ 30 g |
Nota:
1O fator de escala é ajustado de acordo com as exigências do utilizador;
2Sensor de temperatura: dividido em AD590, pt1000, 18B20,
3Ciclo de ensaio: dividido em 1 mês, 3 meses, 6 meses, 12 meses, de acordo com as necessidades do utilizador para os ensaios;
4. De acordo com os requisitos de instalação do utilizador; As dimensões podem ser ligeiramente ajustadas de acordo com os requisitos do utilizador,e outros requisitos de ensaio podem ser realizados de acordo com os requisitos do cliente.
