| Lugar de origem: | China (continente) |
| Marca: | Kacise |
| Certificação: | certificate of explosion-proof, CE |
| Número do modelo: | KSJB5 |
| Quantidade de ordem mínima: | 1pcs |
|---|---|
| Detalhes da embalagem: | cada unidade tem caixa individual e todas as caixas são embaladas em pacotes padrão ou pedidos de cl |
| Tempo de entrega: | 5-8 dias de trabalho |
| Termos de pagamento: | T/T, Western Union, MoneyGram |
| Habilidade da fonte: | 1000 partes pela semana |
| Espaço: | ±50g | Relação da definição: | < 5 μg |
|---|---|---|---|
| Fator de escala k1: | 1.1·1.3 mA/g | Largura de banda: | > 300 Hz |
| Intervalo de temperatura de funcionamento: | -55 ∼96°C | ||
| Realçar: | Acelerômetro de quartzo de medição do ângulo de perfuração de petróleo,Acelerômetro flexível de quartzo,Exploração geológica Acelerômetro flexível |
||

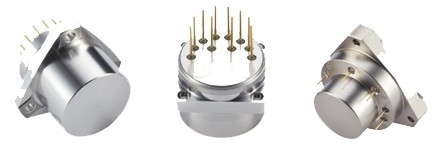

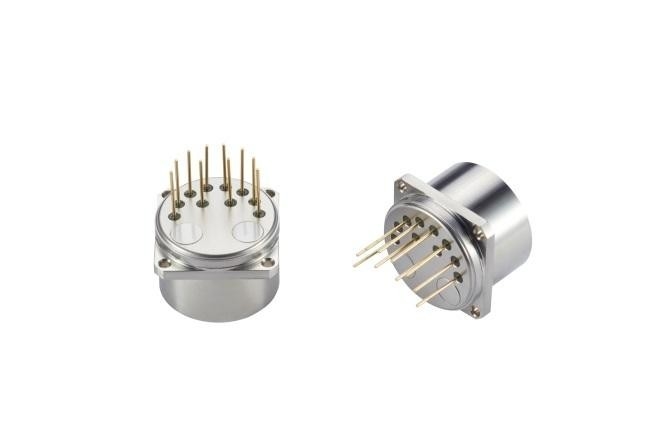

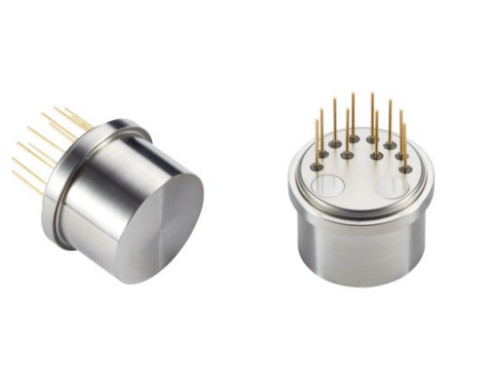

O acelerômetro flexível de quartzo da série KSJB5 é um acelerômetro de precisão média com um design de tamanho estrutural (curto) único.desempenho de resposta dinâmica, boa resistência a choques de vibração e alta fiabilidade, que pode ser usado para testes estáticos e dinâmicos, e também é um sensor de vibração padrão e sensor de inclinação.
O produto adota um projeto estrutural único e um circuito especial, a corrente de saída do produto e a força ou aceleração são lineares,O utilizador pode escolher a resistência de amostragem adequada por cálculoO sensor de temperatura incorporado pode ser utilizado para compensar o valor de deslocamento e o fator de escala para reduzir o impacto da temperatura ambiente de acordo com as necessidades do utilizador.
Áreas de aplicação: ponte, barragem, poço de petróleo, teste de inclinação de minas de carvão, controlo ferroviário de alta velocidade, controlo de estabilidade dos navios.

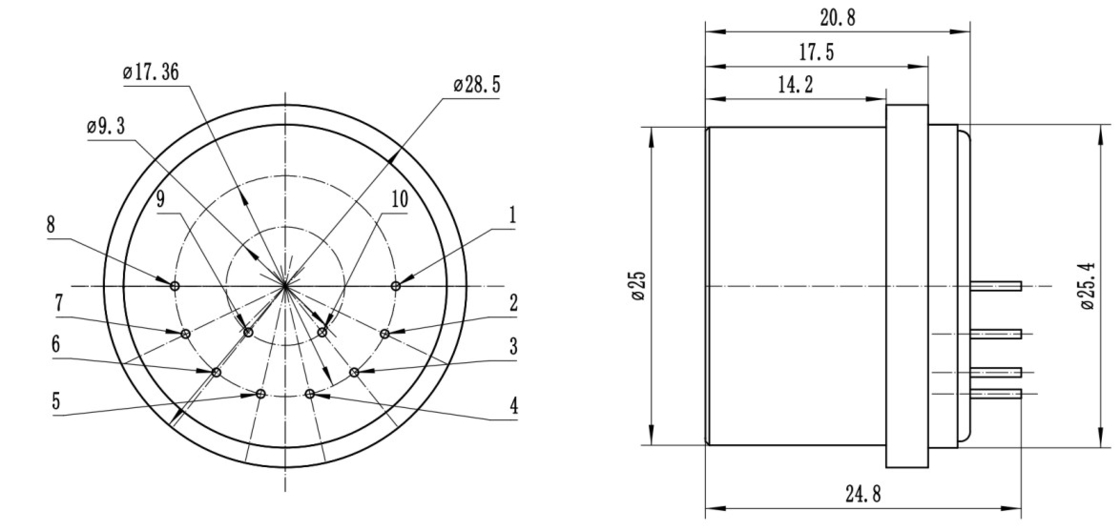

1- Dimensões de contorno e definição de pin JB5-A
2- Dimensões de contorno e definição de alfinetes de JB5-B
3- Dimensões de contorno e definição de alfinetes de JB5-C
Definição do pin:
1, Saída de sinal
2, ar
3, potência -15V
4, potência +15V
5, potência e sinal de terra
6, 7, 8, vazio
9, -9V ou pt1000
10, +9V ou pt1000
Parâmetros técnicos:
| Número | Parâmetros | KSJB5-01 | KSJB5-02 | KSJB5-03 |
| 1 | Área de aplicação | ± 50 g | ± 50 g | ± 50 g |
| 2 | Relação de resolução | < 5 μg | < 5 μg | < 5 μg |
| 3 | valor de desvio K0/K1 | < 5 mg | < 7 mg | < 10 mg |
| 4 | Fator de escala K1 | 1.1·1.3 mA/g | 1.1·1.3 mA/g | 1.1·1.3 mA/g |
| 5 | Coeficiente não linear de segunda ordem K2 | ≤ ± 20 μg/g2 | ≤ ± 20 μg/g2 | ≤ ± 20 μg/g2 |
| 6 | Repetitividade da síntese de valores de desvio σK0(1σ, um mês) | < 30 μg | < 50 μg | < 80 μg |
| 7 | Repetitividade integrada pelo fator de escala σK1/K1(1σ, um mês) | < 50 ppm | < 80 ppm | < 100 ppm |
| 8 | Repetibilidade global dos coeficientes não lineares K2/K1(1σ, um mês) | ≤ ± 20 μg/g2 | ≤ ± 20 μg/g2 | ≤ ± 20 μg/g2 |
| 9 | Repetibilidade global dos coeficientes não lineares K2/K1(1σ, um mês) | < 20 μg/°C | < 30 μg/°C | < 40 μg/°C |
| 10 | Valor de desvio Coeficiente de temperatura ((O valor médio de toda a zona de temperatura) | < 40 ppm | < 50 ppm | < 80 ppm |
| 11 | Ruído ((A resistência de amostragem é de 840Ω) | ≤ 5mv | ≤ 5mv | ≤ 5mv |
| 12 | largura de banda | > 300 Hz | > 300 Hz | > 300 Hz |
| 13 | Erro de retificação de vibrações | < 30 μg/g2rms (50-500 Hz) | < 30 μg/g2rms (50-500 Hz) | < 30 μg/g2rms (50-500 Hz) |
| 14 | Vibração aleatória | 20 g@20-2000 Hz | 20 g@20-2000 Hz | 20 g@20-2000 Hz |
| 15 | greve | 250 g 4,5 ms | 250 g 4,5 ms | 250 g 4,5 ms |
| 16 | Erro de instalação | < 1500 μrad | < 1500 μrad | < 1500 μrad |
| 17 | Intervalo de temperatura de funcionamento | -55 ∼96°C | -55 ∼96°C | -55 ∼96°C |
| 18 | Fornecimento de energia | ± 13 ~ ± 18 V | ± 13 ~ ± 18 V | ± 13 ~ ± 18 V |
| 19 | Consumo corrente | < 20 mA | < 20 mA | < 20 mA |
| 20 | Sensor de temperatura | Utilizador personalizável | Utilizador personalizável | Utilizador personalizável |
| 21 | peso | < 55g | < 55 g | < 55 g |
| 22 | Diâmetro de montagem | F25mm | F25,3 mm | F25mm |
| 23 | Materiais de conchas | Aço inoxidável da série 300 | Aço inoxidável da série 300 | Aço inoxidável da série 300 |
Nota:
1O fator de escala é ajustado de acordo com as exigências do utilizador;
2Sensor de temperatura: dividido em AD590, pt1000, 18B20,
3Ciclo de ensaio: dividido em 1 mês, 3 meses, 6 meses, 12 meses, de acordo com as necessidades do utilizador para os ensaios;
4. Instalar de acordo com os requisitos do utilizador; As dimensões podem ser ligeiramente ajustadas de acordo com os requisitos do utilizador, e outros requisitos de ensaio podem ser realizados de acordo com os requisitos do cliente.
