Medidor de fluxo Doppler ultrassônico para rio e canal aberto
Introdução
O medidor de vazão da série KDF1000 é um produto que mede a velocidade e o fluxo da água em águas naturais, canais ou tubulações.

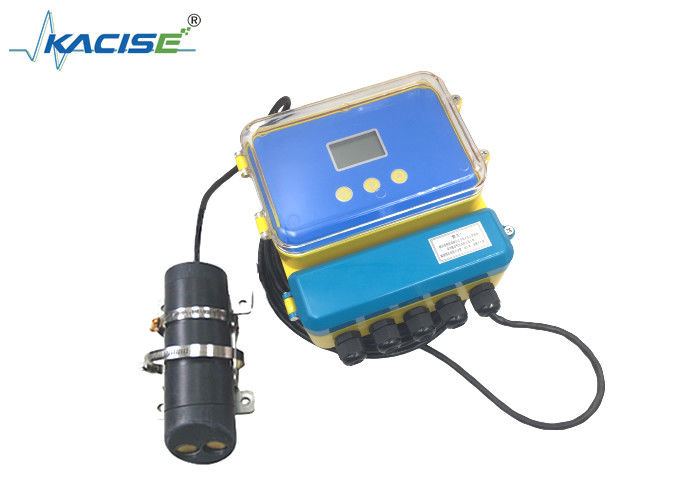

O medidor de vazão é dividido em duas partes: o sensor e o host, que são conectados por um cabo.
Ele pode medir a velocidade e o fluxo da água em canais e rios, e o nível da água está mais de 20 cm acima do topo do sensor.
Ele pode medir a velocidade e o fluxo de água em tubulações e bueiros. O nível da água deve estar mais de 20 cm acima do topo do sensor e o diâmetro interno do tubo deve ser ≥ 500 mm.
Princípio
O sensor possui dois transdutores, um de transmissão e outro de recepção. Quando o sensor está voltado na direção do fluxo de água, ou seja, sob a premissa de medição de vazão reversa:
1. Quando a água está parada, a frequência recebida é igual à frequência transmitida.
2. Quanto mais rápida a vazão, mais rápida será a frequência recebida pelo sensor receptor, que será maior que a frequência de transmissão.
3. Quanto mais lenta for a vazão, mais lenta será a frequência recebida pelo sensor receptor, mas será maior que a frequência de transmissão.
Quando o sensor mede ao longo da direção do fluxo de água:
1. Quando a água está parada, a frequência recebida é igual à frequência transmitida.
2. Quanto mais rápida a vazão, mais rápida será a frequência recebida pelo sensor receptor, mas será menor que a frequência transmitida.
3. Quanto mais lenta for a vazão, mais lenta será a frequência recebida pelo sensor receptor, mas será menor que a frequência de transmissão.
Do exposto, a velocidade e a direção do fluxo de água podem ser calculadas.
O sensor deve estar voltado diretamente para a direção do fluxo de água durante a instalação e uso.
Parâmetros
| Estrutura |
tipo dividido; |
| Tipos de medição |
velocidade, fluxo, profundidade da água, temperatura da água |
| Nível de proteção |
IP68 |
| Propósito |
medição on-line |
| Faixa de medição de velocidade |
a configuração padrão é 0,03m/s~5,00m/s (profundidade da água acima do sensor: 20cm); Outras faixas de vazão podem ser personalizadas. |
| Resolução de medição de vazão |
1mm/s; |
| Precisão na medição da velocidade do fluxo |
±2~4% da velocidade de fluxo medida; |
| Medição de profundidade de água |
0,02m~10,00m; |
| Resolução |
2mm |
| Precisão |
±0,5%; |
| Faixa de temperatura |
0~60ºC; |
| Resolução |
0,1ºC; |
| Faixa de vazão |
10 litros/seg ~ 99999999 metros cúbicos/hora |
| Fonte de energia |
alimentado por bateria, 12 VCC; |
| Sinal de saída (alimentado por bateria) |
RS485; |
| Conteúdo do sinal de saída RS485 |
vazão, vazão instantânea, vazão cumulativa, nível de água, temperatura |
| Sinal de saída (fonte de alimentação externa) |
4-20mA; |
| Conteúdo do sinal de saída 4-20ma |
fluxo instantâneo |
| Função de transmissão sem fio |
acessórios opcionais, transmissão de dados para o software do servidor em segundo plano via GPRS móvel. Necessita que o cliente tenha um servidor com endereço IP fixo, ou um servidor em nuvem alugado. |
| Comprimento do cabo entre o sensor e o transmissor |
10 metros; |
| Tipos de hidrovias testadas |
tubulações, canais, córregos naturais, rios; |
| Requisitos de pH líquido |
Valor de PH entre 6-8, não corrosivo para o sensor. |
| Requisito de temperatura líquida |
0~50℃ |
| Requisito de pressão líquida |
1 pressão atmosférica padrão em ambiente natural |
| Fonte de alimentação para o medidor de vazão |
11~14VDC, a corrente é 250mA. |
| Consumo contínuo de energia de trabalho |
14V×250ma=14V×0,25A=3,50W. |
Aplicativo
