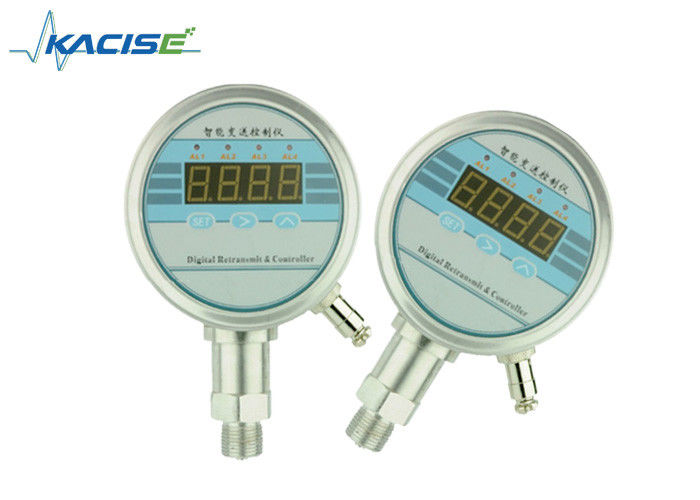

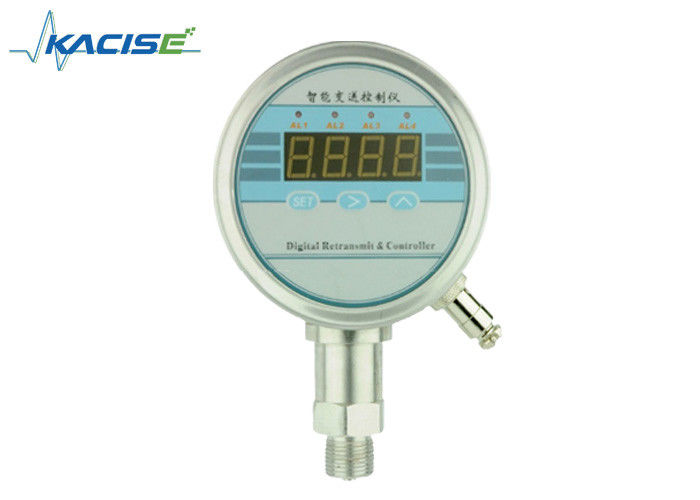

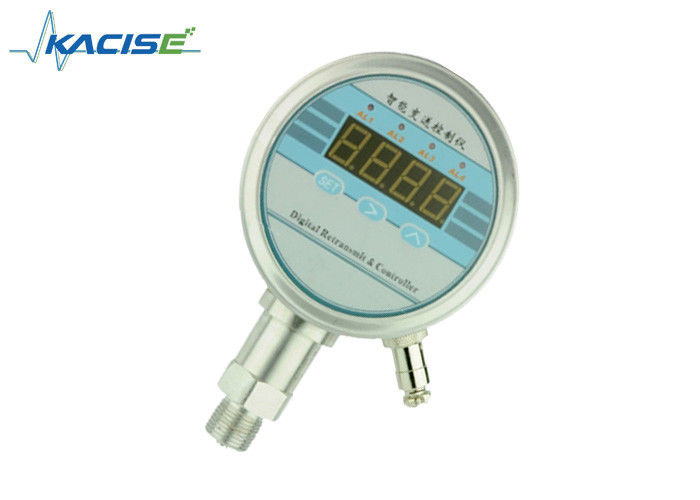

Controlador de aço inoxidável da transmissão da pressão da precisão alta de Digitas
Descrição
A medição do calibre de pressão KPC100, a exposição digitais, controle & transmitem junto. Pode ser fácil instalado à pressão de medição na cena. Pode ajustar a saída zero, a saída do período, a pressão do ponto de contato e a pressão do controle com chave na cena.
Características
1, vasta gama, de aço inoxidável completo.
2, vário ponto da pressão.
3, perfil de ¢100mm.
4, exposição de diodo emissor de luz alta da luz.
5, dois fornecem o modo 24VDC ou 220VAC do poder.
6, marcando: ExiaIICT6
7, podem fornecer o ponto de contato do controle da maneira do máximo 3,
8, o valor do ponto de contato e o estado do ponto de contato podem ser ajustados livremente
Aplicação
1, compatível com 316LSS, líquidos não corrosivos.
2, aplicam-se no setor petroleiro, na indústria química, na energia elétrica, na metalurgia, na hidrologia etc. controles de processos
Parâmetro
| Escala da medida |
-0,1. .0~0.01. ~100MPa |
| Pressão de prova |
pressão avaliado de ≤1.5X |
| Tipo da pressão |
Calibre, absolute, calibre selado |
| Precisão |
±0.25% ±0.5% (típico) (máximo) |
| Estabilidade longa |
±0.3%F.S/year |
| Erro zero da temperatura |
±0.03%F.S/℃ (≤100KPa) ±0.02%F.S/℃ (>100KPa) |
| Erro da temperatura - período |
±0.03%F.S/℃ (≤100KPa) ±0.02%F.S/℃ (>100KPa) |
| Variação da temperatura de funcionamento |
-20℃~80℃ |
| Variação da temperatura do armazenamento |
-40℃~120℃ |
| Fonte de alimentação |
24VDC ou 220VAC |
| Sinal de saída |
Analógico: 4~20mA |
| Porto de pressão |
M20×1.5, G1/2 ou personalizam |
| Controle do relé |
relé AC220V/3A de 1~3 maneiras |
| Vida do ponto de contato |
Mais de 100000 vezes |
| Exposição |
-1999~9999 |
| Material do alojamento |
1Cr18Ni9Ti de aço inoxidável |
| Material do diafragma |
316L |
| Anel-O |
Fluororubber |
| Cabo |
Polietileno |
| Resistência de isolação |
100MΩ 100VDC |
| Proteção |
IP65 |
Dimensão
Informação pedindo
Nota pedindo
1. Os meios devem compatível com divisória molhada.
2. Quando a ordem da liberação, marcar por favor: fonte de alimentação, precisão, número de ponto de controle e se relação da necessidade RS485.
3. Para assegurar os produtos enlate o trabalho seguro, nós sugerimos que o cliente instale o dispositivo de proteção do relâmpago e certificamo-nos que os produtos & o poder estão enterrados.
4. A exigência especial, tal como choque forte, vibração do momento, eletromagnetismo forte, interferência da radiofrequência, consulta-nos por favor.
| KPC100 |
Calibre de pressão inteligente |
| KPC100 |
Código |
Dimensão |
| |
01 |
¢100 perfil, corpo de aço inoxidável |
2001 |
Conector do ruído |
| 02 |
alojamento do alumínio de molde do perfil ¢150 |
2002 |
Tomada direta 1,5 medidores |
| 03 |
alojamento à prova de explosões do perfil ¢117 |
|
|
| 04 |
Conector da aviação |
|
|
| |
Escala |
-0.1. . .0~0.01. .100MPa |
| (0-X) KPa ou MPa |
X: escala real |
| |
Código |
Fonte de alimentação |
| D1 |
24VDC |
| D2 |
220VAC |
| |
Código |
Sinal de saída |
| S1 |
4~20mADC |
| S2 |
1~5VDC |
| S3 |
0~5VDC |
| S4 |
0~10mADC |
| Código |
Função de saída |
| S5 |
Relé de sentido único |
| S6 |
Relé em dois sentidos |
| S7 |
Relé tripartido |
| S8 |
Relé de quatro vias |
| S9 |
Relação de quatro vias do relé RS485 |
| S10 |
Saída de sentido único do valor do interruptor do relé |
| S11 |
Valor em dois sentidos do interruptor do elétron |
| |
Código |
Porto de pressão |
| J1 |
Homem M20×1.5 |
| J2 |
Homem G1/2 |
| J3 |
Homem G1/4 |
| J4 |
outro |
| |
Código |
Tipo da pressão |
| G |
Pressão de calibre |
| A |
Pressão absoluta |
| S |
Calibre selado |
