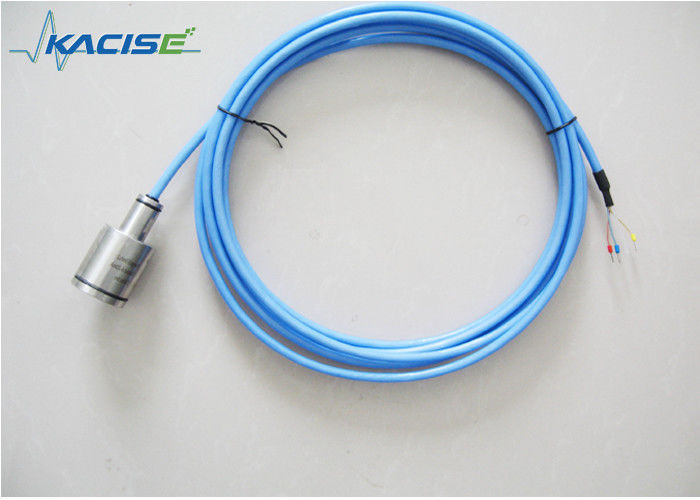

GXPS440 contra núcleos cerâmicos corrosivos severos nivelam o transdutor
Característica
- Amplitude da pressão múltipla opcional, escala de medição pequena disponível
- 0/4-20mA, 0/1-5V, 0-10V output opcional
- Método da instalação do submarino e da linha opcional
- Não linha saída atual da polaridade 2
- C.A., opcional output da tensão de C.C.
- não-polaridade do fio de ligação do sistema do Dois-fio
Aplicação
- Medição fortemente corrosiva do nível líquido
- Medida preciosa do nível de líquidos
- Meio da corrosão
- Experiência da química
- Um campo da alta temperatura
- Classe média inflamável
- Local à prova de explosões
Instrução
O transmissor de pressão da série GXPS440/450 é uma confiança alta, estabilidade alta, núcleos cerâmicos da elevada precisão para os componentes sensíveis do transmissor nivelado.
Amplamente utilizado na medida nivelada em escala reduzida, tal como a água, o óleo, gás natural, gás de petróleo liquefeito e outros líquidos e gás corrosivos.
GXPS440 é o escudo de 316L SS mais o corpo cerâmico do núcleo do capacitor, GXPS450 é usos um a liga titanium + o escudo de PTFE, núcleos cerâmicos usou tipos de renome internacional, circuito programável da conversão do transmissor, e pode facilitar sua calibração zero e completa e menosprezar o deslocamento.
De acordo com o uso diferente do local nós podemos configurar a resistência de desgaste, a resistência de óleo, o ácido e o alcaloide resistentes, cabo especial de grande resistência da condutibilidade do ar.
Impeça explodem intrinsecamente seguro, isolamento à prova de explosões, à prova de explosões, certificação do CE.
Sistema de dois fios de ligação da saída da circulação não-polar; tensão do três-fio output para a C.A. e a C.C.
Definição eletrônica da relação e dos sinais
| Sinal de saída |
| Fio dois |
4~20mA |
| Fio três |
4~20mA, 0~20mA |
0/1~5V, 0~10V (C.C.)
|
| Conexão elétrica |
| Cabo |
Sistema de dois fios |
Sistema de três fios |
| Vermelho |
Poder |
poder |
| Azul/verde |
ZERO |
saída |
| Preto |
saída |
Terra do poder |
| Amarelo |
condutor de proteção |
condutor de proteção |
Parâmetro
| Especs. |
Valor numérico |
| Amplitude da pressão |
0~0.5 ...... 50mH2O |
| Pressão da sobrecarga |
valor nominal de 1,5 vezes |
| Retenção secundária |
valor nominal de 3 vezes |
| Precisão |
±0.25%F.S, ±0.5%F.S, ±1.0%F.S selecionável |
| Estabilidade |
Escala típica: ±0.25%F.S, valor máximo: ±0.5%F.S |
| Temperatura de funcionamento |
-20°C~80°C (ou -20°C~120°C) |
| Temperatura da compensação |
-10°C~70°C (compensação digital de toda a variação da temperatura) |
| Compatibilidade média |
Todo o compatível médio cáustico com cerâmico e o PTFE |
| Desempenho bonde |
linha 2 |
linha 3 |
| Sinal de saída |
4~20mA |
0/1~5V |
0~10V |
0~20mA |
| Fonte de alimentação |
24VDC 10~30Vdc nominal |
24VDC 6~24Vdc nominal |
24VDC 11~30Vdc nominal |
24VDC 11~30Vdc nominal |
| Resistência de carga |
(U-10)/0,02 (Ω) |
>100k Ω |
| Isolação |
>100M Ω @50V |
| Força elétrica |
500V@60 em segundo |
| vibração/impacto |
10g/5~2000Hz, seno 11ms dos machados X/Y/Z 20g |
| Conexão elétrica |
6grade selo, proteção IP68 |
| Tempo de resposta |
10ms |
| Tipo da pressão |
calibre de pressão |
| Certificado |
intrinsecamente seguro impeça explodem, certificado à prova de explosões do isolamento, CE |
| Compatibilidade eletromagnética |
radiação eletromagnética: EN50081-1/-2; sensibilidade eletromagnética: EN50082-2 |
| Defenda o relâmpago |
Prova 8000V da pressão da condução de ar, prova 4000V da pressão da condução do cabo |
Informação pedindo
GX-Tipo-Escala-Saída-Precisão-poder--Comprimento-pacote do cabo
- Tipo: Núcleo cerâmico de PS440=piezoresistance, núcleo cerâmico da capacidade piezoelétrica de PS450=, RSV=Reserved
- Escala: 0.5m ...... 50m= a limitação superior da escala
- Saída:: A0=0~20mA, A4=4~20mA, V=0~5Vdc, V1=1~5Vdc. V2=0~10Vdc
- Precisão: 0.25=±0.25%F.S, 0.5=±0.5%F.S, 1.0=±1.0%F.S
- Poder: DC24=24VDC, AC110= 110VAC@60Hz, AC220= 220VAC@50Hz
- Comprimento do cabo: Medidor 1-150m de XXm=XX

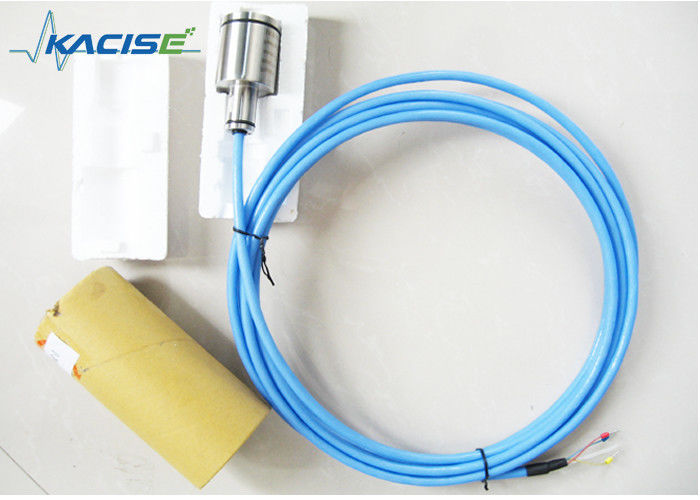

- Pacote: 1 parte pelo pacote com Bb, espuma
por exemplo GXPS450-2.5m-A-0.5-DC24-5m-Foam
PS450 com núcleo cerâmico da capacidade piezoelétrica, escala de teste é 0-2.5mH2O, saída da fonte de alimentação 24Vdc 4-20mA, com cabo de 5m, espuma empacotada.
