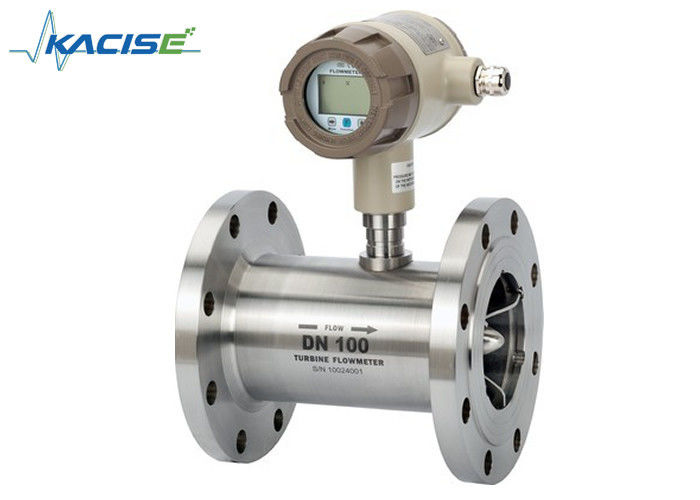

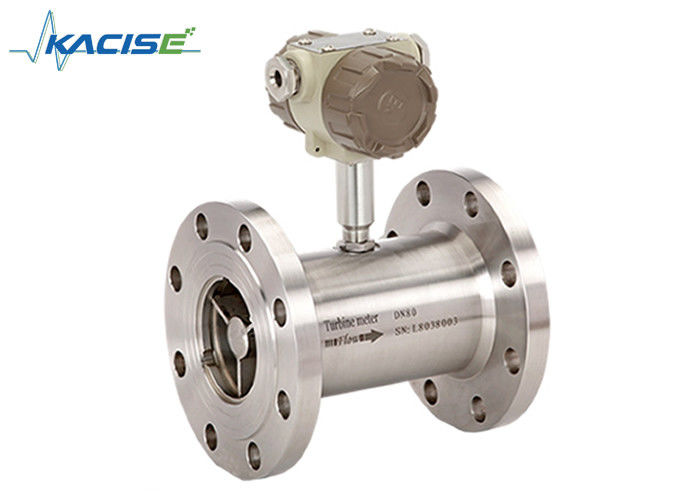

Compatível Estrutura Turbina de aço inoxidável medidor de fluxo com 0,5% de precisão para gasolina e álcool

medidor do volume de água da turbina

medidor de fluxo do combustível diesel

Lugar de origem:

China

Marca:

Kacise

Certificação:

CE / ISO / Explosion-proof

Número do modelo:

KTF

Contacte-nos

Solicite um orçamento

Compatível Estrutura Turbina de aço inoxidável medidor de fluxo com 0,5% de precisão para gasolina e álcool

Detalhes do produto

DN (milímetro):

DN4~DN300

Pressão:

1,6 Mpa, 2.5Mpa, 4.0Mpa, 6.3Mpa, especial

Médio:

Liquido de baixa velocidade não corrosível, sem impurezas

Comunicação:

RS-485 /MODBUS

Precisão:

00,5% / 1,0%

Saída:

Pulso, 4-20mA saída análoga, RS485, cervo

Material:

Steel/SS316L inoxidável /316

Fonte de energia:

Bateria de lítio de 12-24VDC /3.6V

Proteção:

IP65 ou IP68

Ex-prova:

ExmdΙΙBT4

Destacar:

medidor do volume de água da turbina

medidor de fluxo do combustível diesel

Termos de pagamento e envio

Quantidade de ordem mínima

Preço

negociável

Detalhes da embalagem

caixa/caixa de madeira

Tempo de entrega

5~8 dias de trabalho

Termos de pagamento

L/C, D/A, T/T, Western Union, MoneyGram

Habilidade da fonte

1000pcs

PRODUTOS CONEXOS

Medidor de fluxo ultrassônico de gás CO2 de alta precisão com interface RS485 e fonte de alimentação DC8 ~ 36V

Obtenha o melhor preço

Medidor de fluxo de turbina de saída analógica de pulso de alta precisão Tipo sanitário para azeite e óleo de palma

Obtenha o melhor preço

Métro de fluxo de biogás protegido IP68 de alta precisão de 1,0% com saída de 4-20mA para medição de GLP e gás

Obtenha o melhor preço

Medidor de fluxo de turbina de alta precisão ± 0,2% de precisão com comunicação de aço inoxidável 316 e RS485

Obtenha o melhor preço

Contacte-nos

Contacte agora

Descrição do produto

Medidor de fluxo de gasolina Medidor de fluxo de álcool / Vegetais de baixa viscosidade / Comestíveis / Medidor de fluxo de óleo de palma / Sensor de medidor de fluxo de turbina

Descrição

Medidor de fluxo de turbina um medidor de fluxo que é amplamente aplicado em indústrias farmacêuticas, de alimentos, bebidas para medição, loteamento, controle, preenchimento, etc.Parte rotativa do medidor de caudal é feito de material especial que possui bom desempenho anticorrosivo e resistente à ferrugem. Estrutura do medidor de vazão é especialmente concebido e muito aprovado precisão e repetibilidade do medidor de vazão.que é adequado para indústrias farmacêuticas e de bebidas.

Características

Alta precisão, geralmente até ± 1%R, ± 0,5%R, alta precisão até 0,2%R
Boa repetibilidade, repetibilidade de curto prazo até 0,05% ~ 0,2%, na liquidação comercial é a escolha preferida do medidor de caudal.
Saída de sinal de frequência de pulso, adequada para totalizador e ligação com PC; sem deslocamento zero e resistente a fortes interferências
O sinal de alta frequência ((3 ~ 4KHz) pode ser obtido, a resolução do sinal é forte.
Ampla gama, de diâmetro médio e grande até 1:20, pequeno calibre 1:10.
Estrutura compacta e manutenção conveniente

Especificações

Parâmetro		Valor	Unidade
Diâmetro	Fios	4, 6, 10, 15, 20, 25, 32, 40	mm
Diâmetro	Flange (clampada)	15, 20, 25, 32, 40, 50, 65, 80, 100, 125,150, 200	mm
Precisão		±1, ±0.5, ±0,2 (personalizado)	% R
Relação de alcance		1:10, n.o 1:15, n.o 1:20
Material do sensor		304, 316 ((L) aço inoxidável etc.
Trabalho ambiente	Temperatura média.	-20~120	°C
	Temperatura ambiente	-10 ~ 55	°C
	Umidade relativa	5% a 90%
	Pressão atmosférica	86~106	KPa
Saída de sinal		Sensor: sinal de frequência de pulso, nível eléctrico baixo≤0,8V, nível elevado≥8V Transmissor: dois fios, sinal de corrente contínua de 4 a 20 mA
Interface de comunicação		RS485
Fornecimento de energia		Sensor: +12V DC, +24V DC (opcional) Transmissor: + 24 V CC Tipo de indicação local: célula de lítio integrada de 3 V ou externa +24 VDC
Fios de transmissão de sinal		STVPV3×0,3 (3 fios), 2×0,3 (2 fios)
Distância de transmissão		Não mais de 1000	m
Interface de linha de sinal		Tipo básico: conector Hausman ou fio de 3 núcleos; Tipo à prova de explosão: M20 × 1,5 (F)
Tipo à prova de explosão		Tipo básico: à prova de explosão; Tipo à prova de explosão: ExdIIBT6
Nível de protecção		IP65

Distância de medição e pressão de trabalho

Diâmetro (mm)	Distância padrão (m)³/h)	Distância alargada (m)³/h)	Conexão normal Pressão nominal (MPa)	Pressão nominal especial (MPa) (conexão de flange)
DN4	0.04~0.25	0.04~0.4	Conexão de fio/6.3	10, 16, 25
DN6	0.1~0.6	0.06 ~ 0.6	Conexão de fio/6.3	10, 16, 25
DN10	0.2~1.2	0.15 a 1.5	Conexão de fio/6.3	10, 16, 25
DN15	0.6 ~ 6	0.4 ~ 8	Conexão de fio/6.3	4.0, 6.3, 10, 16, 25
DN15	0.6 ~ 6	0.4 ~ 8	Conexão de flange/2.5	4.0, 6.3, 10, 16, 25
DN20	0.8 ~ 8	0.45 ~ 9	Conexão de fio/6.3	4.0, 6.3, 10, 16, 25
DN20	0.8 ~ 8	0.45 ~ 9	Conexão de flange/2.5	4.0, 6.3, 10, 16, 25
DN25	1 ~ 10	0.5 ~ 10	Conexão de fio/6.3	4.0, 6.3, 10, 16, 25
DN25	1 ~ 10	0.5 ~ 10	Conexão de flange/2.5	4.0, 6.3, 10, 16, 25
DN32	1.5 ~ 15	0.8 ~ 15	Conexão de fio/6.3	4.0, 6.3, 10, 16, 25
DN32	1.5 ~ 15	0.8 ~ 15	Conexão de flange/2.5	4.0, 6.3, 10, 16, 25
DN40	2 ~ 20	1 ~ 20	Conexão de fio/6.3	4.0, 6.3, 10, 16, 25
DN40	2 ~ 20	1 ~ 20	Conexão de flange/2.5	4.0, 6.3, 10, 16, 25
DN50	4 ~ 40	2 ~ 40	Conexão de flange/2.5	4.0, 6.3, 10, 16, 25
DN65	7 ~ 70	4 ~ 70	Conexão de flange/2.5	4.0, 6.3, 10, 16, 25
DN80	10 ~ 100	5 ~ 100	Conexão de flange/2.5	4.0, 6.3, 10, 16, 25
DN100	20~200	10~200	Conexão de flange/2.5	4.0, 6.3, 10, 16, 25
DN125	25 ~ 250	13 ~ 250	Conexão de flange/1.6	2.5, 4.0, 6.3, 10, 16
DN 150	30 ~ 300	15 ~ 300	Conexão de flange/1.6	2.5, 4.0, 6.3, 10, 16
DN200	80~800	40~800	Conexão de flange/1.6	2.5, 4.0, 6.3, 10, 16

Dimensão

Diagrama 1 (DN4~DN10):Sensor de fluxo de turbina de tipo de ligação com rosca (incluindo a secção reta do tubo).

Diagrama 2 (DN15~DN40):Desenho do tamanho do sensor de fluxo ligado ao fio.

Diagrama 3 (DN4~DN10):Desenho do sensor de fluxo da turbina ligado à flange.

Método de instalação dos sensores de acordo com diferentes especificações, Adotar ligação de fio ou flange, o método de instalação é mostrado no diagrama 1, 2, 3

Dimensões da instalação

Diâmetro ((mm)	L (mm)	G	K ((mm)	D (mm)	- Não.
4	295	G1/2
6	330	G1/2
10	450	G1/2
15	75	G1	Φ65	Φ14	4
20	80	G1	Φ75	Φ14	4
25	100	G5/4	Φ85	Φ14	4
32	140	G2	Φ100	Φ14	4
40	140	G2	Φ110	Φ18	4
50	150		Φ125	Φ18	4
65	170		Φ145	Φ18	4
80	200		Φ160	Φ18	8
100	220		Φ180	Φ18	8
125	250		Φ210	Φ18	8
150	300		Φ240	Φ22	8
200	360		Φ295	Φ22	12

Informações de encomenda

Modelo								Observações
FPQ
DN.	4							4 mm
	6							6 milímetros
	10							10 mm
	15							15 mm
	20							20 mm
	25							25 mm
	32							32 mm
	40							40 mm
	50							50 mm
	65							65 mm
	80							80 mm
	100							100 mm
	125							125 mm
	150							150 mm
	200							200 mm
Tipo		N						Tipo de sensor: potência +12V ou 24V, saída sinal de pulso do sistema de 3 fios
		A							Tipo de transmissor: potência +24V, saída 2 fios 4-20 mA
		B							Tipo inteligente: célula de lítio, indicador local, sem saída de sinal
		C							Tipo inteligente: potência +24V, indicador local, 2 fios de saída 4-20mA/pulso
		C1							Tipo inteligente: alimentação +24V, indicador local, comunicação RS485
									Protocolo
		C2							Tipo inteligente: potência +24V, indicador local, protocolo HART
Precisão			05					0.5
			10						1.0
			02						0.2 (encomenda especial, longo prazo de entrega)
Distância				W				Distância de medição alargada
Distância				S				Faixa de medição padrão
Material do corpo					S			304 SS
Material do corpo					L			316 (L) SS
A prova de explosão						N		Não à prova de explosão
A prova de explosão						E		A prova de explosão, ExdIIBT6
Pressão nominal							N	Normal.
Pressão nominal							H (x)	Pressão alta

Fabricação e existências

Embalagem

Aplicação
