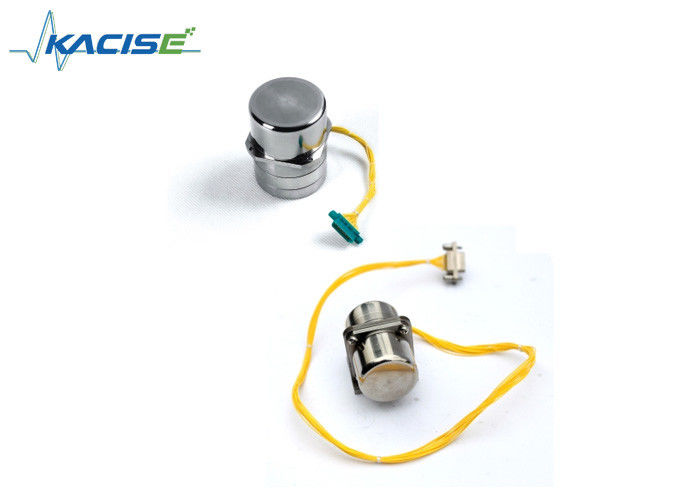

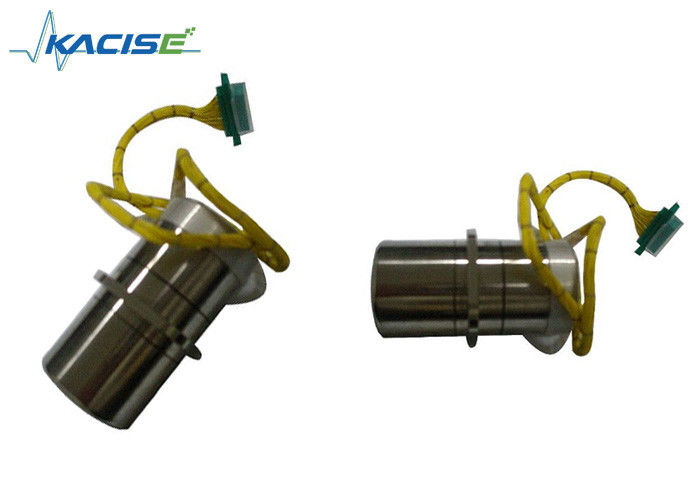

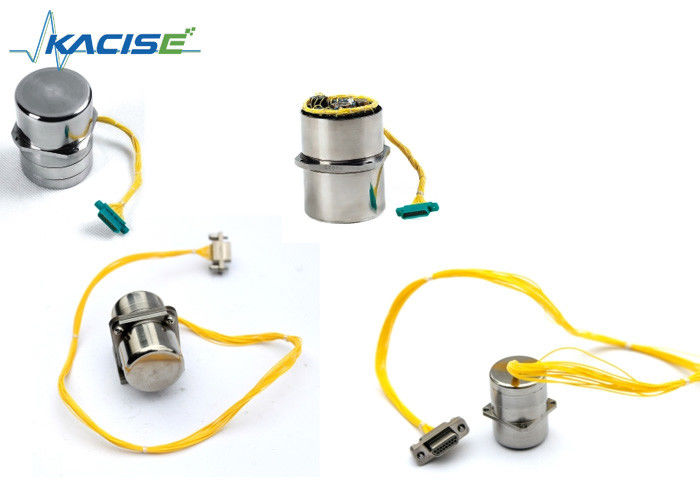

Giroscópio ajustado dinâmico de alta precisão KTG-50 para sistema de fixação em terra
Características
- Alta precisão
- Duração de vida
- Ampla gama dinâmica
- Alta fiabilidade
Introdução
Um giroscópio sintonizado dinamicamente (DTG) é um instrumento avançado de precisão usado para medir e manter a orientação e a velocidade angular em várias aplicações.Ao contrário dos giroscópios tradicionais que dependem de massas giratórias para estabilidade, um DTG emprega uma tecnologia inovadora que adapta dinamicamente a sua frequência de ressonância às forças e vibrações externas, aumentando a precisão e o desempenho.
Uma das principais vantagens de um DTG é a sua excepcional sensibilidade e precisão.que o tornam adequado para uma ampla gama de aplicaçõesOs DTGs são particularmente valiosos em cenários em que a alta precisão e resistência a factores externos, tais como vibrações, choques,e as variações de temperatura são cruciais.
O KTG-50 foi utilizado para sistemas de fixação de superfície de água, terra, busca rápida do norte verdadeiro, rastreadores de antenas de televisão e é amplamente usado em sistemas inerciais de fixação de vôo espacial.O giroscópio também pode ser utilizado para terra, transportes marítimos, aeronáuticos e de voos espaciais, bem como sistemas de posição de plataforma.
Parâmetro
| Parâmetro |
Especificações. |
Valor |
Unidade |
| Potência |
Potência ((Fase 3) |
16&500 |
V & Hz |
| |
Potência (Fase 1) |
5&16000 |
V & Hz |
| desempenho |
Drift aleatório |
≤ 0.01 |
°/h |
| |
Estabilidade da deriva |
≤ 0.3 |
°/h |
| |
Não lineares |
≤ 0.5 |
% FS |
| |
Taxa máxima de rastreamento |
≥ 200 |
°/S |
| |
Drift não sensível ao G |
≤ 15 |
°/h/g |
| |
Drift sensível ao G |
≤ 8 |
°/h/g |
| |
Largura da banda |
≥ 70 |
Hz |
| |
Fator de escala de Torquer |
≥ 680 |
°/h/mA |
| Tecnologia |
Taxa de sincronização |
10000 |
r/min |
| |
Tempo de sincronização |
≤ 10 |
S |
| |
Gradiente de saída |
10 ~ 14 |
mV/` |
| |
Torque primário |
7 ± 1 |
Ó |
| |
torque secundário |
2 ± 0.5 |
Ó |
| Físico |
Peso |
≤ 250 |
g |
| |
Dimensões |
Φ50×76 |
mm |
| |
Flanco |
52×52 |
mm |
|
Trabalho
ambiente
|
Temperatura |
-40 ~ 65 |
°C |
| |
Vibração |
5 |
g |
| |
Choque. |
≥ 60 |
g |
Instalação
Os produtos devem ser instalados de modo a assegurar que o eixo X (Y) e o eixo de referência de medição coincidem, devendo o erro de instalação ser inferior a 5'.
Operação

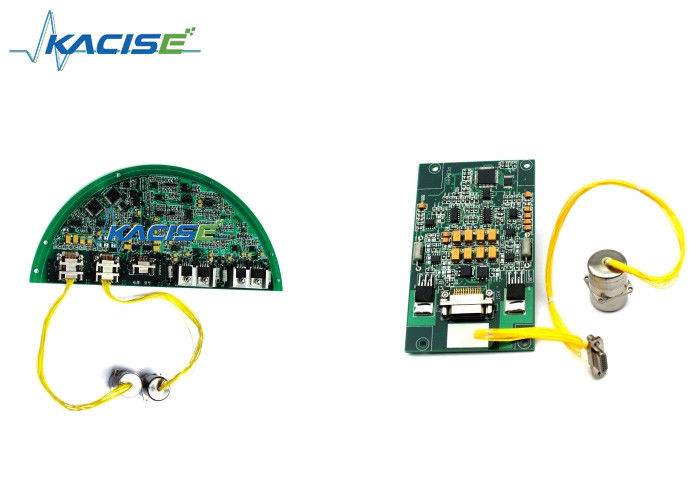

- Somente os produtos que combinam a potência apropriada e a placa de circuito de circuito fechado para funcionar corretamente, precisam de placa de circuito, por favor explique com antecedência.
- Quando o produto sob uso normal, você deve ligar a energia para iniciar o motor, cerca de 10s, e, em seguida, o ciclo de bloqueio, de modo que os produtos em estado de circuito fechado; desligamento,desconectar o circuito bloqueado para que o produto esteja em funcionamento em circuito aberto, e depois desconecte a fonte de alimentação.
- Produto alimentado, desligado em 20s, deve evitar agitar o produto, o processo de instalação deve ser leve, acender, o produto não-colisão, percussão.
- É estritamente proibido desligar o produto no processo de utilização.
- Produto em utilização no processo, não pode ter curtocircuito entre a fonte de alimentação externa.
- Anormalidade ocorre durante o uso, deve desligar imediatamente a energia, isolamento falha, se o produto falha interna, o cliente deve notificar imediatamente a minha empresa, a minha empresa organizada pela reparação.
Dimensão
Definição de tomada (J30J-15T)
Definição do conector
Tipo de tomada:J30J-15T (longo do cabo 160~175mm)
NOTA: O mesmo se aplica aoJ30J-21T, se utilizar outra tomada, por favor explique com antecedência.
| Número do PIN. |
Definição de função |
Observação |
| 1 |
Saída de sinal do eixo X |
|
| 2 |
GND |
Para potência e sinais de excitação |
| 3 |
Círculo de binário do eixo X (final) |
|
| 4 |
A potência de um motor de fase |
16V,500Hz em fase there |
| 5 |
Fonte de alimentação de excitação do sensor |
Fase única5V,16KHz |
| 6 |
Saída de sinal do eixo Y |
|
| 7 |
Empilhadeira de binário do eixo Y (o início) |
|
| 8 |
Potência do condutor do motor de fase B |
16V,500Hz em fase there |
| 9 |
DC+15V |
Potência para pré-amplificador |
| 10 |
DC-15V |
Potência para pré-amplificador |
| 11 |
Empilhadeira de binário no eixo X (o início) |
|
| 12 |
NULL |
|
| 13 |
NULL |
|
| 14 |
Potência do condutor do motor de fase C |
16V,500Hz em fase there |
| 15 |
Equipo de binário do eixo Y ((Fim) |
|
NOTA: O mesmo se aplica ao J30J-21T, se utilizar outra tomada, por favor, explique com antecedência.
