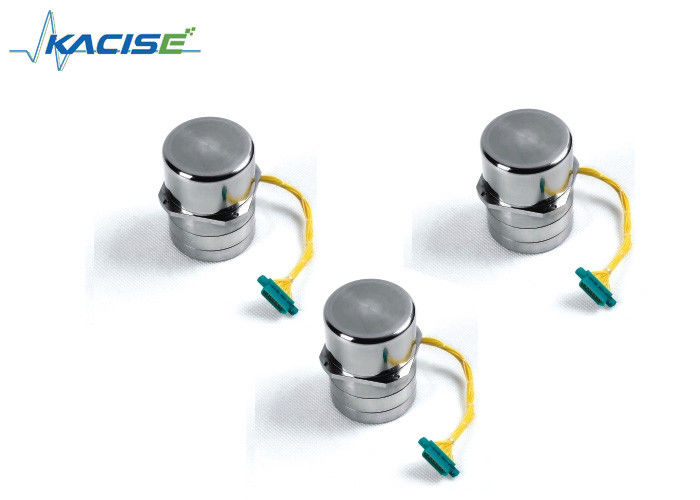

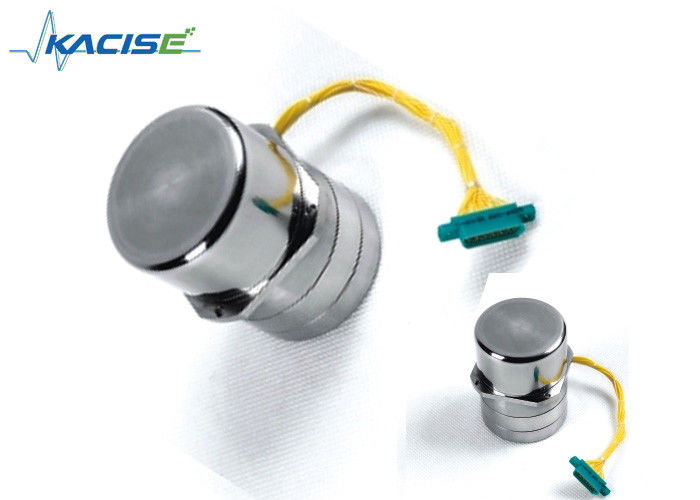

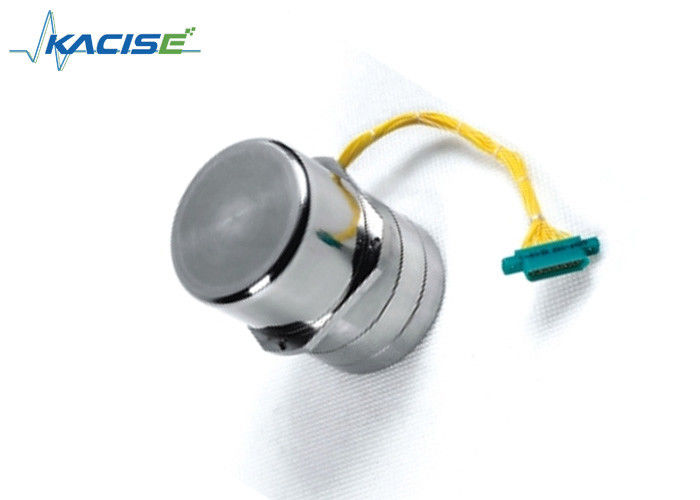

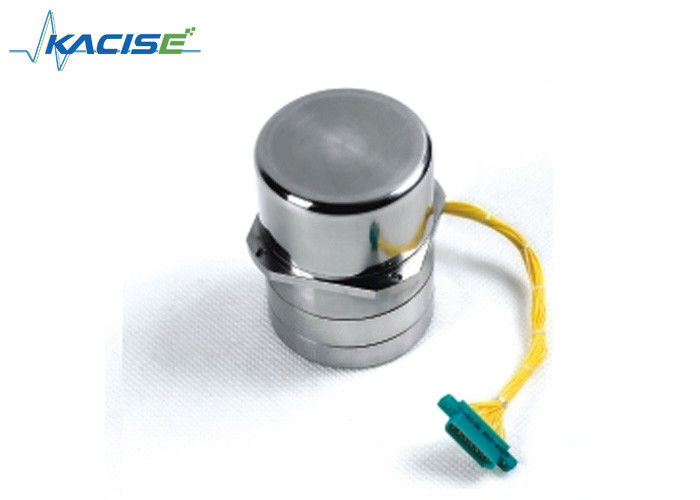

Sensor eletrônico de pouco peso do giroscópio para o campo da perfuração da perfuração

Sensor eletrônico de pouco peso do giroscópio para o campo da perfuração da perfuração

  • Sensor eletrônico de pouco peso do giroscópio para o campo da perfuração da perfuração
  • Sensor eletrônico de pouco peso do giroscópio para o campo da perfuração da perfuração
  • Sensor eletrônico de pouco peso do giroscópio para o campo da perfuração da perfuração
  • Sensor eletrônico de pouco peso do giroscópio para o campo da perfuração da perfuração
Sensor eletrônico de pouco peso do giroscópio para o campo da perfuração da perfuração
Detalhes do produto:
Lugar de origem: Shaanxi, China (continente)
Marca: KACISE
Número do modelo: KTG-M5
Condições de Pagamento e Envio:
Quantidade de ordem mínima: 1 Piece / Pieces
Preço: Negotiable
Detalhes da embalagem: pedidos da caixa ou dos clientes disponíveis
Tempo de entrega: 5 dias de trabalho após o pagamento
Termos de pagamento: L/C, D/A, D/P, Western Union, MoneyGram
Habilidade da fonte: 1000 partes/partes pela semana negociável
Contato
Descrição de produto detalhada
Tração aleatória: ≤0.2°/h Poder (1 fase): 5&16000V & hertz
Estabilidade da tração: ≤0.25°/h Não-linear: ≤0.5%F
Taxa de seguimento máxima: ≥60°/S Largura de faixa: ≥70HZ
Realçar:

sensor do giroscópio dos mems

,

módulo do sensor do giroscópio

Giroscópio ajustado dinâmico da precisão KTG-50 alta para o sistema da correia-para baixo da terra

Característica


  • De pouco peso

  •  Tamanho pequeno

  •  Rapidamente começando

  • Usado no ambiente de alta temperatura


Introdução

No campo da perfuração, os dispositivos com inércia são maiores e mais adaptávens do que o campo de voo, devido a suas condições de trabalho pobres, temperaturas ambientais é alto, a temperatura da adaptação e exigências da vida está exigindo muito, o giroscópio KTG-M5 dinamicamente ajustado é projetada para o exemplo do campo da perfuração.

Parâmetro


Parâmetro Especs. Valor Unidade
Poder Poder (fase 3) 12&400 V & hertz
Poder (1 fase) 5&16000 V & hertz
desempenho Tração aleatória ≤0.2 °/h
Estabilidade da tração ≤0.25 °/h
Não-linear ≤0.5 %FS
Taxa de seguimento máxima ≥60 °/S
Tração Não-G-sensível ≤15 °/h/g
Tração G-sensível ≤8 °/h/g
Largura de banda ≥60 Hertz
Fator de escala de Torquer ≥670 °/h/mA
tecnologico Taxa da sincronização 8000 r/min
Tempo de sincronização ≤30 S
Inclinação da saída 21±2 milivolt ‘
Torquer preliminar 50±3 Ω
torque secundário 2±0.5 Ω
Físico Peso <130> g
Dimensões φ29×53 milímetro
Flange M5×29 milímetro
Ambiente de trabalho Temperatura -15~100
Vibração 5 g
Choque ≥50 g



A instalação


Os produtos devem ser instalados para assegurar-se de que X (Y) a linha central e a linha central de referência da medida coincidem, erro da instalação devem ser menos de 5'.

Operação


  • Somente os produtos que combinam o poder apropriado e a placa de circuito fechado do laço a fim trabalhar corretamente, placa de circuito da necessidade, explicam por favor adiantado.
  • Quando o produto sob o uso normal, você dever girar sobre o poder ligar o motor, sobre 40s, e então o laço do em-fechamento, de modo que os produtos no estado fechado do laço; a parada programada, desconexão travou o laço de modo que o produto estivesse na operação do aberto-laço, e desliga então a fonte de alimentação.
  • O produto energizado, interrompido em 40s, deve evitar agitar o produto, o processo de instalação deve ser luz, ilumina-se acima, a não-colisão do produto, percussão.
  • O produto no uso do processo é proibido restritamente para puxar a tomada.
  • O produto no uso do processo, não pode procurar um caminho mais curto entre a fonte da alimentação externa.
  • A anomalia ocorre durante o uso, deve imediatamente desligar o poder, isolamento de falha, se a falha interna do produto, o cliente notificará prontamente minha empresa, minha empresa organizada pelo reparo.



Dimensão

 Sensor eletrônico de pouco peso do giroscópio para o campo da perfuração da perfuração 0Sensor eletrônico de pouco peso do giroscópio para o campo da perfuração da perfuração 1J30J-15T


Definição do conector


 O tipo do soquete: J30J-15T (cabo length160~175mm)


Pin não. Definição de função Observação
1 Saída do sinal da X-linha central
2 Terra Para o poder e os sinais da excitação
3 bobina do torque da X-linha central (a extremidade)
4 Um poder do motorista do motor da fase Lá-fase 12V, 400Hz
5 Fonte de alimentação da excitação do sensor Singal-phase5V, 16KHz
6 Saída do sinal da Y-linha central
7 bobina do torque da Y-linha central (o começo)
8 Poder do motorista do motor da fase de B Lá-fase 12V, 400Hz
9 DC+15V Poder para o pré-amplificador
10 DC-15V Poder para o pré-amplificador
11 bobina do torque da X-linha central (o começo)
12 ZERO
13 ZERO
14 Poder do motorista do motor da fase de C Lá-fase 12V, 400Hz
15 bobina do torque da Y-linha central (a extremidade)

NOTA: O mesmo aplica-se a J30J-21T, se o uso o outro soquete, explica por favor adiantado.


oficina


Sensor eletrônico de pouco peso do giroscópio para o campo da perfuração da perfuração 2


Aplicação

Sensor eletrônico de pouco peso do giroscópio para o campo da perfuração da perfuração 3
