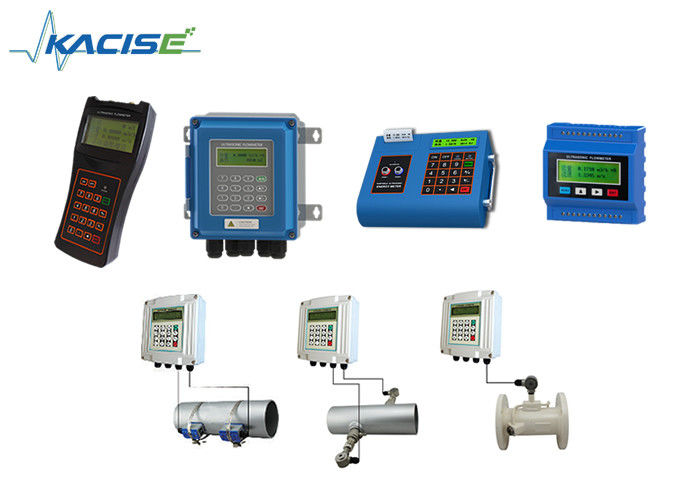

Medidor de fluxo ultra-sônico de alta precisão com RS485 Modbus para tubos DN15~6000mm

Parte de hospedeiro

Princípio

Intervalo de tempo ultra-sônico

Precisão

± 1%

Exibição

LCD de 2 × 20 caracteres com luz de fundo

Saída de sinal

1 saída de 4 ~ 20mA, resistência elétrica 0 ~ 1K, precisão 0,1%

Saída de pulso OCT de 1 sentido ((Largura de pulso 6 ~ 1 0 0 ms, padrão é 2 0 0 ms)

Saída de retransmissão de 1 sentido

Entrada de sinal

3 vias de entrada de 4 ~ 20mA, precisão 0,1%, sinal de aquisição, tais como temperatura, pressão e nível do líquido

Conecte o transdutor de temperatura Pt100, pode terminar a medição de calor / energia

Interface de dados

Isolar a interface serial RS485, atualizar o software do medidor de fluxo por computador, suportar o MODBUS, METER-BUS, etc.

Cabos

Cabos de par torcido, geralmente com comprimento inferior a 50 m;

Selecione a comunicação RS485, a distância de transmissão pode ser superior a 1000m.

Condição do tubo

Materiais para tubos

Produtos de aço, aço inoxidável, ferro fundido, cobre, cimento, PVC, alumínio, vidro, aço, revestimento são permitidos.

Diâmetro do tubo

DN15~6000mm

Tubos de comprimento reto

A instalação do transdutor deve estar satisfeita: a montante 10D, a jusante 5D, 30D da bomba.

Médio

Tipo de líquido

Água, água do mar, águas residuais, óleo, produtos químicos (alcool, ácidos, etc.), efluentes vegetais e outros líquidos

Temperatura

-30 a 160°C

Turbidez

10h não são muitas bolhas.

Velocidade de fluxo

0 ~ ± 10 m/s

Meio Ambiente

Temperatura

Hospedeiro: -20~60°C; Sensor: -30~160°C

Humidade

Anfitrião: 85%RH; Sensor de fluxo: IP68, menos de 2 m debaixo d'água

Fornecimento de energia

DC8~36V ou AC85~265V ou Bateria

Consumo

1.5W
