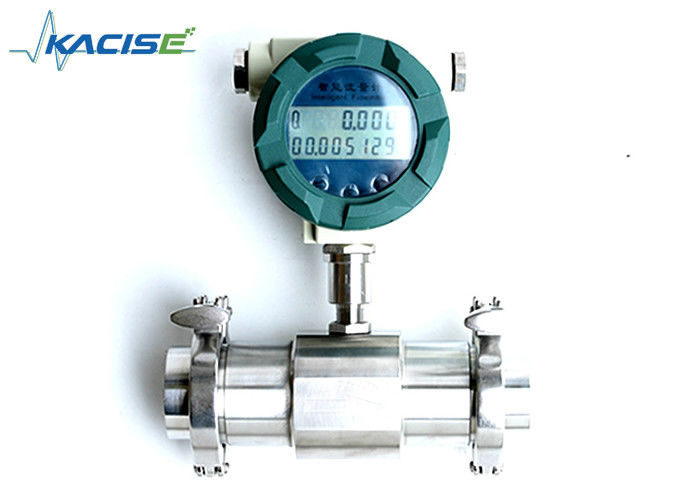

Medidor de fluxo de turbina de saída analógica de pulso de alta precisão Tipo sanitário para azeite e óleo de palma

medidor do volume de água da turbina

medidor de fluxo à prova de explosões

Lugar de origem:

China

Marca:

Kacise

Certificação:

CE / ISO / Explosion-proof

Número do modelo:

KTF

Contacte-nos

Solicite um orçamento

Medidor de fluxo de turbina de saída analógica de pulso de alta precisão Tipo sanitário para azeite e óleo de palma

Detalhes do produto

DN (milímetro):

DN4~DN300

Pressão:

1,6 Mpa, 2.5Mpa, 4.0Mpa, 6.3Mpa, especial

Médio:

Liquido de baixa velocidade não corrosível, sem impurezas

Comunicação:

RS-485 /MODBUS

Precisão:

00,5% / 1,0%

Saída:

Pulso, 4-20mA saída análoga, RS485, cervo

Material:

Steel/SS316L inoxidável /316

Fonte de energia:

Bateria de lítio de 12-24VDC /3.6V

Classe de Proteção:

IP65 ou IP68

Ex-prova:

ExmdΙΙBT4

Destacar:

medidor do volume de água da turbina

medidor de fluxo à prova de explosões

Termos de pagamento e envio

Quantidade de ordem mínima

Preço

negociável

Detalhes da embalagem

caixa/caixa de madeira

Tempo de entrega

5~8 dias de trabalho

Termos de pagamento

L/C, D/A, T/T, Western Union, MoneyGram

Habilidade da fonte

1000pcs

PRODUTOS CONEXOS

Medidor de fluxo ultrassônico de gás CO2 de alta precisão com interface RS485 e fonte de alimentação DC8 ~ 36V

Obtenha o melhor preço

Medidor de fluxo de turbina de saída analógica de pulso de alta precisão Tipo sanitário para azeite e óleo de palma

Obtenha o melhor preço

Métro de fluxo de biogás protegido IP68 de alta precisão de 1,0% com saída de 4-20mA para medição de GLP e gás

Obtenha o melhor preço

Medidor de fluxo de turbina de alta precisão ± 0,2% de precisão com comunicação de aço inoxidável 316 e RS485

Obtenha o melhor preço

Contacte-nos

Contacte agora

Descrição do produto

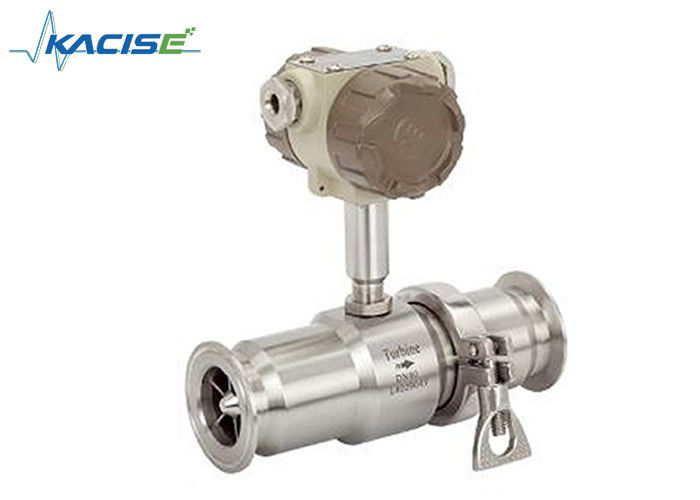

Medidor de vazão OEM tipo sanitário com conexão Tri-Clamp Turbina para indústria alimentícia Medidor de vazão de uísque/cerveja/leite

Descrição

O medidor de vazão de turbina é um dispositivo de medição de vazão amplamente aplicado em indústrias como farmacêutica, alimentícia e de bebidas. Ele serve a vários propósitos, incluindo medição, dosagem, controle e enchimento. Os principais recursos e características do medidor de vazão de turbina incluem:

Material da peça rotativa: A parte rotativa do medidor de vazão é feita de um material especial conhecido por seu excelente desempenho anticorrosivo e à prova de ferrugem. Isso garante durabilidade e longevidade em ambientes industriais desafiadores.

Projeto Estrutural: O medidor de vazão apresenta uma estrutura especialmente projetada que aumenta a precisão e a repetibilidade. Este projeto é crucial para obter medições de vazão precisas e confiáveis em processos industriais.

Aplicações: O medidor de vazão é particularmente adequado para aplicações nas indústrias farmacêutica e de bebidas, onde a precisão e a higiene são fatores críticos.

Propriedades anticorrosivas: Dada a escolha de materiais e considerações de design, o medidor de vazão apresenta resistência à corrosão, tornando-o adequado para manusear vários líquidos sem comprometer a precisão.

Fácil Manutenção: O medidor de vazão foi projetado para fácil manutenção, facilitando seu uso em ambientes industriais onde uma manutenção rápida e conveniente é essencial.

Versatilidade: O medidor de vazão de turbina é versátil, permitindo uma variedade de aplicações, como medição, dosagem, controle e enchimento. Sua adaptabilidade o torna uma ferramenta valiosa em diferentes processos industriais.

Medições precisas: O medidor de vazão foi projetado para fornecer medições de vazão precisas e confiáveis, atendendo aos requisitos de precisão de indústrias como farmacêutica e de alimentos e bebidas.

No geral, o medidor de vazão de turbina se destaca por sua durabilidade, precisão e adequação para indústrias onde a manutenção dos padrões de higiene é crucial.

Características

Alta precisão, geralmente até ±1%R, ±0,5%R, alta precisão até 0,2%R
Boa repetibilidade, repetibilidade de curto prazo de até 0,05% ~ 0,2%, na liquidação comercial é a escolha preferida de medidor de vazão.
Saída de sinal de frequência de pulso, adequado para totalizador e conexão com PC; sem deslocamento zero e forte resistência à interferência
Sinal de alta frequência (3 ~ 4KHz) pode ser obtido, a resolução do sinal é forte.
Ampla gama, diâmetro médio e grande até 1:20, pequeno calibre 1:10.
Estrutura compacta e manutenção conveniente

Especificações

Parâmetro		Valor	Unidade
Diâmetro	Fio	4, 6, 10, 15, 20, 25, 32, 40	milímetros
Diâmetro	Flange (braçadeira)	15, 20, 25, 32, 40, 50, 65, 80, 100, 125.150, 200	milímetros
Precisão		±1, ±0,5, ±0,2 (personalizado)	%R
Proporção de alcance		1:10, 1:15, 1:20
Material do sensor		304, 316 (L) de aço inoxidável etc.
Trabalhando ambiente	Temperatura média.	-20~120	°C
	Temperatura ambiente	-10~55	°C
	Umidade relativa	5%~90%
	Pressão atmosférica	86~106	KPa
Saída de sinal		Sensor: sinal de frequência de pulso, baixo nível elétrico≤0,8V, alto nível≥8V Transmissor: dois fios, sinal de corrente CC de 4-20 mA
Interface de comunicação		RS485
Fonte de energia		Sensor: +12V DC, +24V DC (opcional) Transmissor: +24V CC Tipo de indicação local: célula de lítio 3V integrada ou externa +24VDC
Fio de transmissão de sinal		STVPV3×0,3 (3 fios), 2×0,3 (2 fios)
Distância de transmissão		Não mais que 1000	eu
Interface de linha de sinal		Tipo básico: Conector Hausman ou fio de 3 núcleos; Tipo à prova de explosão: M20 × 1,5 (F)
Classe à prova de explosão		Tipo básico: à prova de explosão; tipo à prova de explosão: ExdIIBT6
Nível de proteção		IP65

Faixa de medição e pressão de trabalho

Diâmetro (mm)	Faixa padrão (m³/h)	Alcance estendido (m³/h)	Conexão normal e Classificação de pressão (MPa)	Classificação de pressão especial (MPa) (conexão de flange)
DN4	0,04~0,25	0,04~0,4	Conexão de rosca/6.3	10, 16, 25
DN6	0,1~0,6	0,06~0,6	Conexão de rosca/6.3	10, 16, 25
DN10	0,2~1,2	0,15~1,5	Conexão de rosca/6.3	10, 16, 25
DN15	0,6~6	0,4~8	Conexão de rosca/6.3	4,0, 6,3, 10, 16, 25
DN15	0,6~6	0,4~8	Conexão flangeada/2,5	4,0, 6,3, 10, 16, 25
DN20	0,8~8	0,45~9	Conexão de rosca/6.3	4,0, 6,3, 10, 16, 25
DN20	0,8~8	0,45~9	Conexão flangeada/2,5	4,0, 6,3, 10, 16, 25
DN25	1~10	0,5~10	Conexão de rosca/6.3	4,0, 6,3, 10, 16, 25
DN25	1~10	0,5~10	Conexão flangeada/2,5	4,0, 6,3, 10, 16, 25
DN32	1,5~15	0,8~15	Conexão de rosca/6.3	4,0, 6,3, 10, 16, 25
DN32	1,5~15	0,8~15	Conexão flangeada/2,5	4,0, 6,3, 10, 16, 25
DN40	2~20	1~20	Conexão de rosca/6.3	4,0, 6,3, 10, 16, 25
DN40	2~20	1~20	Conexão flangeada/2,5	4,0, 6,3, 10, 16, 25
DN50	4~40	2~40	Conexão flangeada/2,5	4,0, 6,3, 10, 16, 25
DN65	7~70	4~70	Conexão flangeada/2,5	4,0, 6,3, 10, 16, 25
DN80	10~100	5~100	Conexão flangeada/2,5	4,0, 6,3, 10, 16, 25
DN100	20~200	10~200	Conexão flangeada/2,5	4,0, 6,3, 10, 16, 25
DN125	25~250	13~250	Conexão flangeada/1.6	2,5, 4,0, 6,3, 10, 16
DN150	30~300	15~300	Conexão flangeada/1.6	2,5, 4,0, 6,3, 10, 16
DN200	80~800	40~800	Conexão flangeada/1.6	2,5, 4,0, 6,3, 10, 16

Dimensão

Diagrama 1 (DN4~DN10):Sensor de fluxo de turbina tipo conexão roscada (incluindo seção de tubo reto).

Diagrama2 (DN15~DN40):Desenho do tamanho do sensor de fluxo conectado por rosca.

Diagrama3 (DN4~DN10):Desenho do sensor de fluxo da turbina conectado por flange.

Método de instalação do sensor de acordo com especificações diferentes, adote conexão de rosca ou flange, o método de instalação é mostrado no diagrama 1, 2, 3

Dimensões de instalação

Diâmetro (mm)	L(mm)	G	K(mm)	D(mm)	n (buraco)
4	295	G1/2
6	330	G1/2
10	450	G1/2
15	75	G1	Φ65	Φ14	4
20	80	G1	Φ75	Φ14	4
25	100	G5/4	Φ85	Φ14	4
32	140	G2	Φ100	Φ14	4
40	140	G2	Φ110	Φ18	4
50	150		Φ125	Φ18	4
65	170		Φ145	Φ18	4
80	200		Φ160	Φ18	8
100	220		Φ180	Φ18	8
125	250		Φ210	Φ18	8
150	300		Φ240	Φ22	8
200	360		Φ295	Φ22	12

Informações sobre pedidos

Modelo								Observações
KTF
DN	4							4mm
	6							6mm
	10							10mm
	15							15mm
	20							20mm
	25							25mm
	32							32mm
	40							40mm
	50							50mm
	65							65mm
	80							80mm
	100							100 milímetros
	125							125 milímetros
	150							150 milímetros
	200							200 milímetros
Tipo		N						Tipo de sensor: alimentação de + 12 V ou 24 V, sinal de pulso do sistema de saída de 3 fios
		UM						Tipo de transmissor: potência + 24 V, saída 2 fios 4-20 mA
		B						Tipo inteligente: célula de lítio, indicador local, sem saída de sinal
		C						Tipo inteligente: alimentação de +24V, indicador local, 2 fios 4-20mA/saída de pulso
		C1						Tipo inteligente: alimentação +24V, indicador local, comunicação RS485
								protocolo
		C2						Tipo inteligente: alimentação +24 V, indicador local, protocolo HART
Precisão			05					0,5
			10					1,0
			02					0,2 (pedido especial, longo prazo de entrega)
Faixa				C				Faixa de medição estendida
Faixa				S				Faixa de medição padrão
Material do Corpo					S			304SS
Material do Corpo					eu			316 (L)SS
À prova de explosão						N		Não à prova de explosão
À prova de explosão						E		À prova de explosão, ExdIIBT6
Classificação de pressão							N	Normal
Classificação de pressão							H(x)	Alta Pressão
