Lugar de origem:
China
Marca:
Kacise
Certificação:
CE / ISO / Explosion-proof
Número do modelo:
KTF

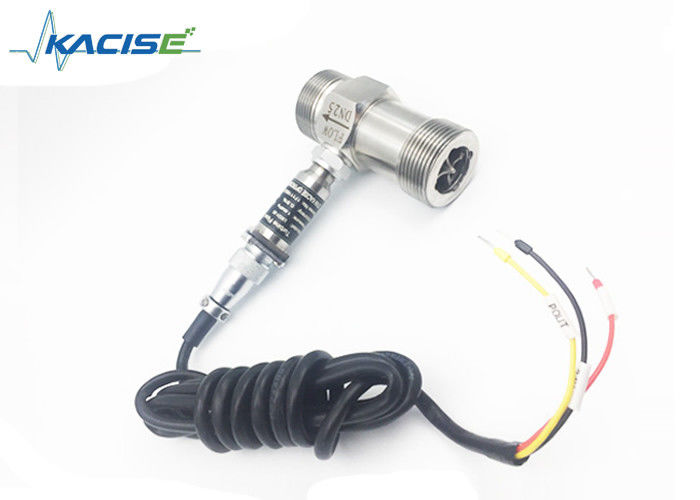

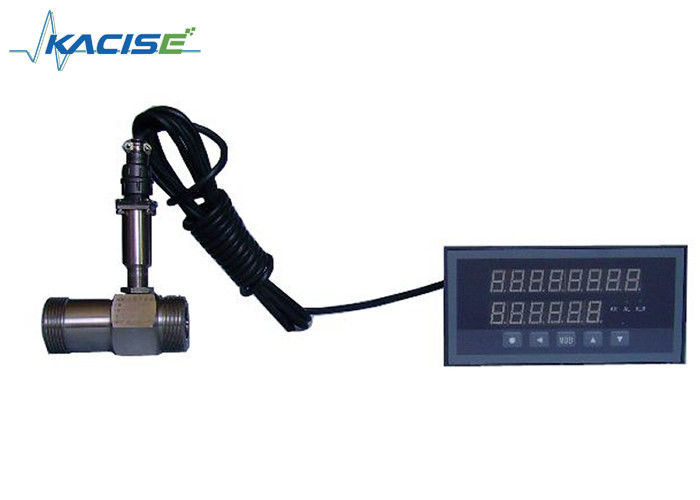

Medidor de vazão de turbina, um medidor de vazão amplamente aplicado nas indústrias farmacêutica, alimentícia, de bebidas para medição, dosagem, controle, enchimento, etc. A parte rotativa do medidor de vazão é feita de material especial que possui bom desempenho anticorrosivo e à prova de ferrugem. A estrutura do medidor de vazão tem um design especial e precisão e repetibilidade altamente aprovadas do medidor de vazão. Produto também com conexão de fácil manutenção, adequado para indústrias farmacêuticas e de bebidas.
| Parâmetro | Valor | Unidade | |
|
Diâmetro |
Fio | 4, 6, 10, 15, 20, 25, 32, 40 | milímetros |
| Flange (braçadeira) | 15, 20, 25, 32, 40, 50, 65, 80, 100, 125.150, 200 | milímetros | |
| Precisão | ±1, ±0,5, ±0,2 (personalizado) | %R | |
| Proporção de alcance | 1:10, 1:15, 1:20 | ||
| Material do sensor | 304, 316 (L) de aço inoxidável etc. | ||
|
Trabalhando ambiente |
Temperatura média. | -20~120 | °C |
| Temperatura ambiente | -10~55 | °C | |
| Umidade relativa | 5%~90% | ||
| Pressão atmosférica | 86~106 | KPa | |
| Saída de sinal |
Sensor: sinal de frequência de pulso, baixo nível elétrico≤0,8V, alto nível≥8V Transmissor: dois fios, sinal de corrente CC de 4-20 mA |
||
| Interface de comunicação | RS485 | ||
|
Fonte de energia |
Sensor: +12V DC, +24V DC (opcional) Transmissor: +24V CC Tipo de indicação local: célula de lítio 3V integrada ou externa +24VDC |
||
| Fio de transmissão de sinal | STVPV3×0,3 (3 fios), 2×0,3 (2 fios) | ||
| Distância de transmissão | Não mais que 1000 | eu | |
| Interface de linha de sinal |
Tipo básico: Conector Hausman ou fio de 3 núcleos; Tipo à prova de explosão: M20 × 1,5 (F) |
||
| Classe à prova de explosão |
Tipo básico: à prova de explosão; tipo à prova de explosão: ExdIIBT6 |
||
| Nível de proteção | IP65 | ||
|
Diâmetro
(mm) |
Faixa padrão (m3/h) | Alcance estendido (m3/h) |
Conexão normal e Classificação de pressão (MPa) |
Classificação de pressão especial (MPa) (conexão de flange) |
| DN4 | 0,04~0,25 | 0,04~0,4 | Conexão de rosca/6.3 | 10, 16, 25 |
| DN6 | 0,1~0,6 | 0,06~0,6 | Conexão de rosca/6.3 | 10, 16, 25 |
| DN10 | 0,2~1,2 | 0,15~1,5 | Conexão de rosca/6.3 | 10, 16, 25 |
| DN15 | 0,6~6 | 0,4~8 | Conexão de rosca/6.3 | 4,0, 6,3, 10, 16, 25 |
| Conexão flangeada/2,5 | ||||
| DN20 | 0,8~8 | 0,45~9 | Conexão de rosca/6.3 | 4,0, 6,3, 10, 16, 25 |
| Conexão flangeada/2,5 | ||||
| DN25 | 1~10 | 0,5~10 | Conexão de rosca/6.3 | 4,0, 6,3, 10, 16, 25 |
| Conexão flangeada/2,5 | ||||
| DN32 | 1,5~15 | 0,8~15 | Conexão de rosca/6.3 | 4,0, 6,3, 10, 16, 25 |
| Conexão flangeada/2,5 | ||||
| DN40 | 2~20 | 1~20 | Conexão de rosca/6.3 | 4,0, 6,3, 10, 16, 25 |
| Conexão flangeada/2,5 | ||||
| DN50 | 4~40 | 2~40 | Conexão flangeada/2,5 | 4,0, 6,3, 10, 16, 25 |
| DN65 | 7~70 | 4~70 | Conexão flangeada/2,5 | 4,0, 6,3, 10, 16, 25 |
| DN80 | 10~100 | 5~100 | Conexão flangeada/2,5 | 4,0, 6,3, 10, 16, 25 |
| DN100 | 20~200 | 10~200 | Conexão flangeada/2,5 | 4,0, 6,3, 10, 16, 25 |
| DN125 | 25~250 | 13~250 | Conexão flangeada/1.6 | 2,5, 4,0, 6,3, 10, 16 |
| DN150 | 30~300 | 15~300 | Conexão flangeada/1.6 | 2,5, 4,0, 6,3, 10, 16 |
| DN200 | 80~800 | 40~800 | Conexão flangeada/1.6 | 2,5, 4,0, 6,3, 10, 16 |
Diagrama 1 (DN4~DN10):Sensor de fluxo de turbina tipo conexão roscada (incluindo seção de tubo reto).
Diagrama 2 (DN15~DN40):Desenho do tamanho do sensor de fluxo conectado por rosca.
Diagrama 3 (DN4~DN10):Desenho do sensor de fluxo da turbina conectado por flange.
Método de instalação do sensor de acordo com especificações diferentes, adote conexão de rosca ou flange, o método de instalação é mostrado no diagrama 1, 2, 3
| Diâmetro (mm) | L(mm) | G | K(mm) | D(mm) | n (buraco) |
| 4 | 295 | G1/2 | |||
| 6 | 330 | G1/2 | |||
| 10 | 450 | G1/2 | |||
| 15 | 75 | G1 | Φ65 | Φ14 | 4 |
| 20 | 80 | G1 | Φ75 | Φ14 | 4 |
| 25 | 100 | G5/4 | Φ85 | Φ14 | 4 |
| 32 | 140 | G2 | Φ100 | Φ14 | 4 |
| 40 | 140 | G2 | Φ110 | Φ18 | 4 |
| 50 | 150 | Φ125 | Φ18 | 4 | |
| 65 | 170 | Φ145 | Φ18 | 4 | |
| 80 | 200 | Φ160 | Φ18 | 8 | |
| 100 | 220 | Φ180 | Φ18 | 8 | |
| 125 | 250 | Φ210 | Φ18 | 8 | |
| 150 | 300 | Φ240 | Φ22 | 8 | |
| 200 | 360 | Φ295 | Φ22 | 12 |
| Modelo | Observações | |||||||
| KTF | ||||||||
| DN | 4 | 4mm | ||||||
| 6 | 6mm | |||||||
| 10 | 10mm | |||||||
| 15 | 15mm | |||||||
| 20 | 20mm | |||||||
| 25 | 25mm | |||||||
| 32 | 32mm | |||||||
| 40 | 40mm | |||||||
| 50 | 50mm | |||||||
| 65 | 65mm | |||||||
| 80 | 80mm | |||||||
| 100 | 100 milímetros | |||||||
| 125 | 125 milímetros | |||||||
| 150 | 150 milímetros | |||||||
| 200 | 200 milímetros | |||||||
| Tipo | N | Tipo de sensor: alimentação de + 12 V ou 24 V, sinal de pulso do sistema de saída de 3 fios | ||||||
| UM | Tipo de transmissor: potência + 24 V, saída 2 fios 4-20 mA | |||||||
| B | Tipo inteligente: célula de lítio, indicador local, sem saída de sinal | |||||||
| C | Tipo inteligente: alimentação de +24V, indicador local, 2 fios 4-20mA/saída de pulso | |||||||
| C1 | Tipo inteligente: alimentação +24V, indicador local, comunicação RS485 | |||||||
| protocolo | ||||||||
| C2 | Tipo inteligente: alimentação +24 V, indicador local, protocolo HART | |||||||
| Precisão | 05 | 0,5 | ||||||
| 10 | 1,0 | |||||||
| 02 | 0,2 (pedido especial, longo prazo de entrega) | |||||||
| Faixa | C | Faixa de medição estendida | ||||||
| S | Faixa de medição padrão | |||||||
| Material do corpo | S | 304SS | ||||||
| eu | 316 (L)SS | |||||||
| À prova de explosão | N | Não à prova de explosão | ||||||
| E | À prova de explosão, ExdIIBT6 | |||||||
| Classificação de pressão | N | Normal | ||||||
| H (x) | Alta Pressão | |||||||
