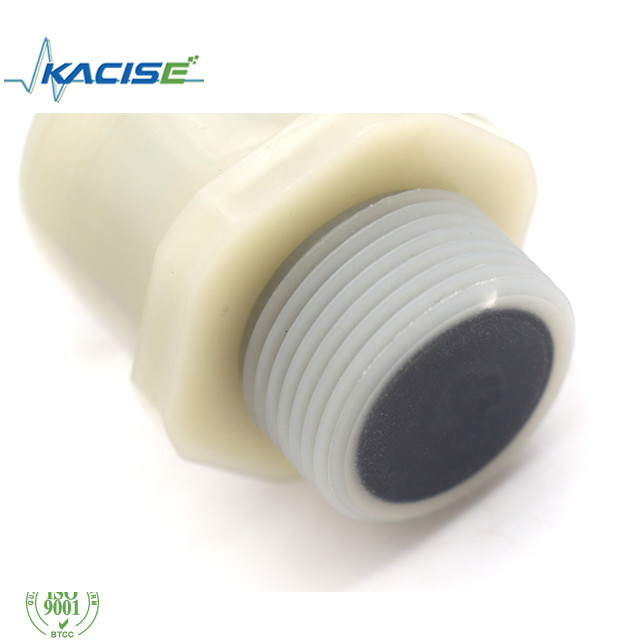

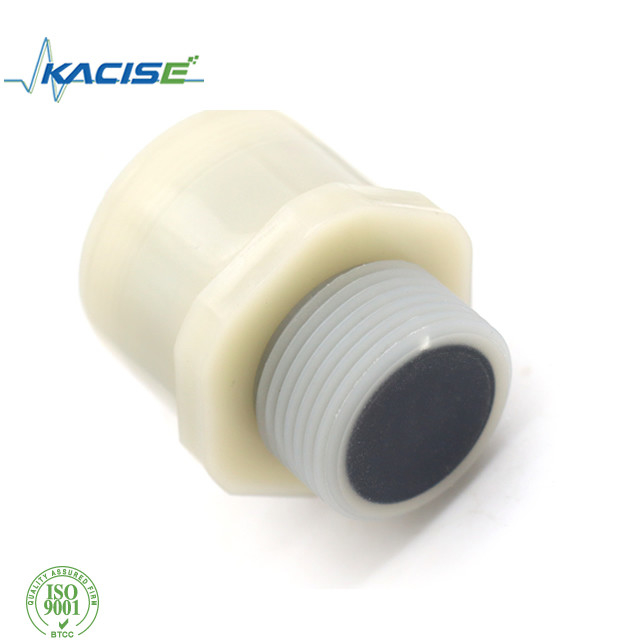

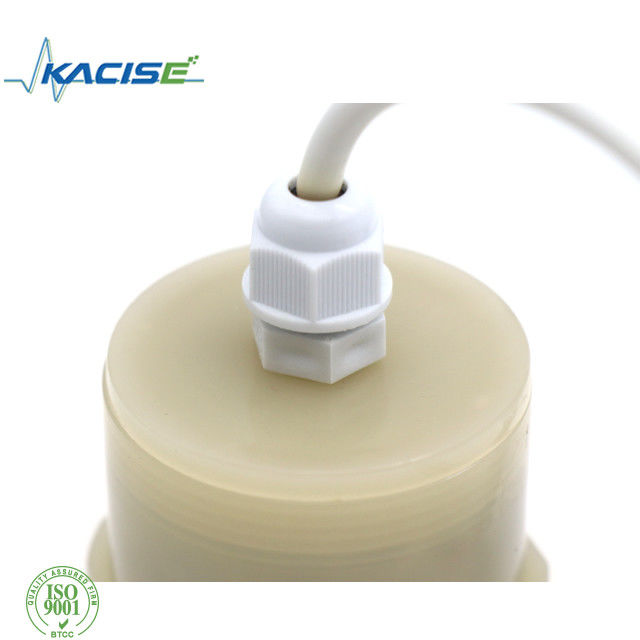

sensor nivelado ultrassônico resistente à corrosão material de água de 4-20mA RS485 PTFE
Descrição
Este sensor fornece muito curto à detecção de longo alcance e ao agrupamento, em um alojamento compacto, robusto do PVC,
projetou encontrar IP65.
características:
- Sensibilidade alta.
- Estrutura compacta e robusta.
- Avaliação alta da proteção IP65.
- Embalagem, apropriadas resistentes à corrosão para o meio e a aplicação corrosivos
Parâmetro
| Parâmetros gerais |
Propriedades mecânicas |
| Escala da detecção |
200mm~3000mm |
Conexão |
cabo de 5 pinos |
| Frequência do transdutor |
70KHZ |
Peso |
100g |
| Precisão da repetibilidade |
≤1% |
Categoria do IP |
IP65 |
| Tempo de resposta |
<>50ms |
|
| Ângulo de feixe |
7°±2 |
| Temp. Compensação |
dentro de/fora de/temp do reparo. |
| Parâmetros elétricos |
| Tensão de funcionamento |
14.5VDC~27VDC |
| Tensão de funcionamento do limite |
13VDC~30VDC |
| Consumo de potência |
≤30mA |
| Proteção de circuito |
procurar um caminho mais curto a proteção, proteção da sobrecarga |
| Saída |
Saída de Digitas |
RS485 |
| Saída análoga |
0~5V |
| Saída do interruptor |
0V / 5V |
| Ambiente ambiental |
| Temp ambiental de funcionamento. |
0~70℃ (- 40~85℃, -55~125℃, etc., customizáveis) |
| Temperatura de armazenamento |
-55~125℃ |
Dimensões
Fiação
Aplicação
- Medida nivelada do tanque
- Medida nivelada do escaninho
- Detecção da zona da proximidade
- Detecção dos povos
- Sensor de agrupamento do robô
- Navegação autônoma
- navegação dos Multi-sensores
- Afaste a medição
- Detecção do objeto da longa distância
- Automatização industrial
Descrição de funções do sensor
Ajustando a saída análoga.
A saída análoga pode ser programada enquanto o usuário quer. Como o trabalho na saída do interruptor ou o trabalho na saída do forro todos os parâmetros podem ser ajustados pela relação RS485.
Há 8 tipos de funções de saída pode ser programado.
Toda a rotina de ajuste como segue,
etapa 1 ajustou uma distância aguçado pelo RS485,
etapa 2 ajustou uma outra distância aguçado pelo RS485.
Step3 ajustou o tipo forro ou interruptor da saída, e ajustou as opções de saída relacionadas
Step4 recarregam o sensor.
1. Modo da janela normalmente aberto e função de saída positiva da inclinação do modo do forro.
2. Modo da janela normalmente fechado e função de saída negativa da inclinação do modo do forro.
3. Único ponto de comutação, função normalmente aberta.
4. Único ponto de comutação, função normalmente fechada.
5. Único ponto do interruptor com função normalmente aberta da diferença da histerese.
6. Único ponto do interruptor com função normalmente fechada da diferença da histerese.
7. Detecção de função aberta presença-normal do objeto.
8. Detecção de função aberta presença-fechado do objeto.
Ponto de comutação, ajustando a distância somente depois o poder sobre. O pulso de disparo interno pode assegurar não pode ser mudado após 5 minutos após o poder sobre. Se queira mudar o ponto de comutação, o usuário pode somente ajustando a distância do pedido após o reinício do poder.
Para o tipo da saída RS485.
Há 2 tipos do estilo de trabalho,
Um para a auto medida, o sensor medirá a distância ou o nível repetidamente, e o período da medida pode ser ajustado por UART. A medida do resultado pode ser buscada todas as vezes.
O outro estilo foi modo de economia de energia quando o sensor é sono, até que o sensor recebeu o comando do inquérito com pre-código. O protocolo de comunicação é modo-RTU.
Por exemplo a medida do resultado pode ser lida pelo acesso o registro 0x101 pelo protocolo de Modbus.
Para mais informação contacte-nos por favor para o guia da tecnologia de programação.
