Núcleos cerâmicos anticorrosivos Transmissores de pressão de precisão
Características
- Variável de pressão opcional, disponível de pequena amplitude de medida
- 0/4-20mA, 0/1-5V, 0-10V de saída opcional
- Método de instalação submersível e de linha opcional
- Output de corrente de linha de não polaridade 2
- Voltagem de saída AC, DC opcional
- Não polaridade do fio de chumbo do sistema de dois fios
Aplicação
- Classe média inflamável
- Localização à prova de explosão
- Medição do nível de líquido fortemente corrosivos
- Medição do nível de líquidos preciosos
- Meio de corrosão
- Experimento químico
- Um campo de alta temperatura
Instruções
GXPS440 Núcleos de cerâmica anticorrosiva Transmissores de pressão de precisão É um núcleo cerâmico de alta fiabilidade, estabilidade e precisão para os componentes sensíveis do transmissor de nível.
Amplamente utilizado na medição de níveis em pequena escala, tais como água, petróleo, gás natural, gás de petróleo liquefeito e outros líquidos e gases corrosivos.

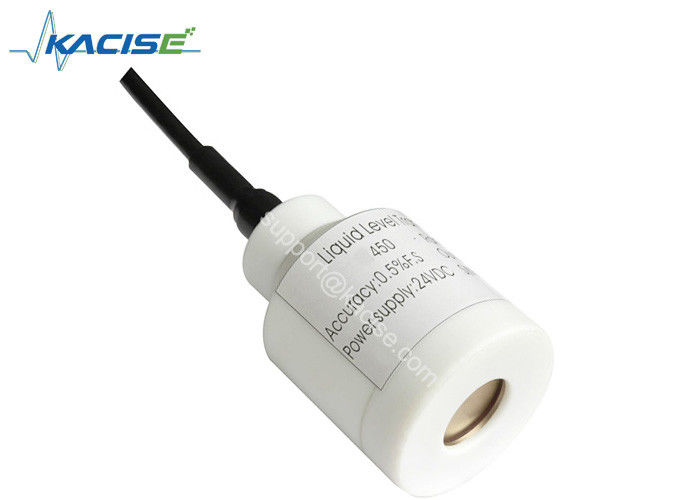

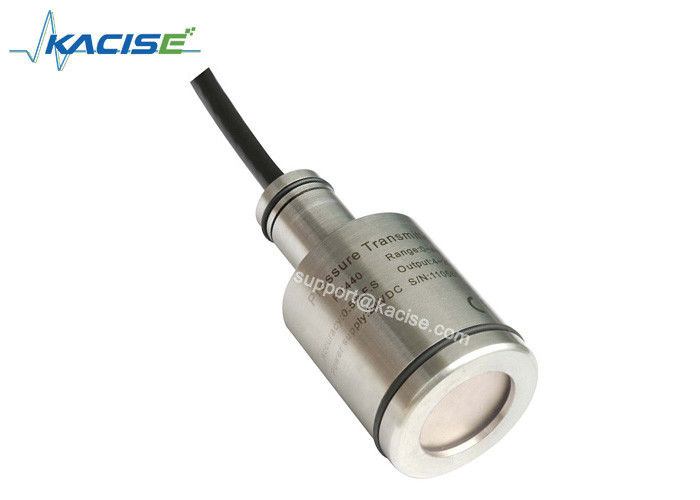

GXPS440 é a casca SS 316L mais o corpo do núcleo do capacitor cerâmico, GXPS450 é usa uma liga de titânio + casca PTFE, núcleos de cerâmica usados marcas de renome internacional,Circuito de conversão de transmissor programável, e pode facilitar a sua calibração em escala zero e completa e um ligeiro deslocamento.
De acordo com o uso diferente do local, podemos configurar a resistência ao desgaste, resistência ao óleo, resistência a ácidos e álcalis, cabo de condutividade de ar especial de alta resistência.
Prevenção de Explosão intrinsecamente segura, isolamento à prova de explosão, à prova de explosão, certificação CE.
Sistema de dois fios de saída de circulação de chumbo não polar; saída de tensão de três fios para CA e CC
Interface electrónica e definição de sinais
| sinal de saída |
| Dois fios |
4 ~ 20 mA |
| Três fios |
4 ~ 20mA, 0 ~ 20mA |
0/1 ~ 5V, 0 ~ 10V ((cd)
|
| Conexão elétrica |
| Cabos |
Sistema de dois fios |
Sistema de três fios |
| Vermelho |
Potência |
potência |
| Azul/verde |
NULL |
produção |
| Negro |
produção |
Terra de potência |
| Amarelo |
condutor de blindagem |
condutor de blindagem |
Parâmetro
| Especificações. |
Valor numérico |
| Intervalo de pressão |
0~0,5......50 mH2O |
| Pressão de sobrecarga |
1.5 vezes o valor nominal |
| Contenção secundária |
3 vezes o valor nominal |
| Precisão |
±0,25%F.S, ±0,5%F.S, ±1,0%F.S selecionáveis |
| Estabilidade |
Intervalo típico: ± 0,25% F.S., valor máximo: ± 0,5% F.S. |
| Temperatura de funcionamento |
-20°C a 80°C (ou -20°C a 120°C) |
| Temperatura de compensação |
-10°C~70°C (compensação digital de toda a gama de temperaturas) |
| Compatibilidade média |
Compatível com cerâmica e PTFE |
| Performance elétrica |
Linha 2 |
Linha 3 |
| sinal de saída |
4 ~ 20 mA |
0/1 ~ 5V |
0 a 10 V |
0 ~ 20 mA |
| Fornecimento de energia |
24VDC nominal 10~30Vdc |
24VDC nominal 6~24Vdc |
24VDC nominal 11~30Vdc |
24VDC nominal 11~30Vdc |
| Resistência à carga |
(U-10)/0.02 (Ω) |
> 100k Ω |
| Isolamento |
> 100 M Ω @ 50 V |
| Força elétrica |
500 V@60 segundos |
| vibração/impacto |
10g/5~2000Hz, eixos X/Y/Z 20g seno 11ms |
| Conexão elétrica |
Selo de 6o grau, proteção IP68 |
| Tempo de resposta |
10 ms |
| Tipo de pressão |
medidor de pressão |
| Certificado |
segurança intrínseca, protecção contra explosões, certificado de isolamento à prova de explosão, CE |
| Compatibilidade eletromagnética |
Radiação electromagnética: EN50081-1/-2; sensibilidade electromagnética: EN50082-2 |
| Defende o relâmpago |
Prova de pressão de condução de ar 8000V, prova de pressão de condução de cabo 4000V |
Informações de encomenda
GX-Tipo-Range-Output-Precision-Power--Length-Package do cabo
- Tipo: PS440= núcleo cerâmico de resistência à fragmentação, PS450= núcleo cerâmico de capacidade piezoelétrica, RSV= Reservado
- Distância: 0,5m......50m= limite superior do intervalo
- Produção:: A0=0~20mA, A4=4~20mA, V=0~5Vdc, V1=1~5Vdc. V2=0~10Vdc
- Precisão:0.25=±0,25%F.S., 0,5=±0,5%F.S., 1,0=±1,0%F.S.
- PotênciaPara efeitos do presente regulamento, os equipamentos devem ser equipados com um sistema de transmissão elétrica de alta precisão.
- Comprimento do cabo: XXm=XX metros 1-150m
- Pacote:1 peça por embalagem com Bb, espuma
Por exemplo:GXPS450-2.5m-A-0.5-DC24-5m- espuma
PS450 com núcleo cerâmico de capacidade piezoelétrica, faixa de teste é 0-2.5mH2O, fonte de alimentação 24Vdc 4-20mA de saída, com cabo de 5m, embalado em espuma.
