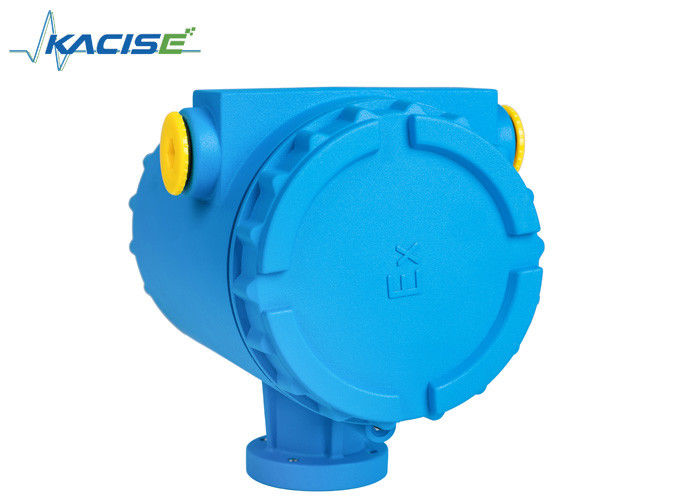

KXEUL01 Tanques montados externamente Monitoramento do nível do líquido para líquidos altamente corrosivos
1 Princípio de funcionamento
Sensor de alavanca de líquido externo com princípio de alcance de sonar, usando o sensor de temperatura integrada para processar o sinal de sonar. O sensor é colado na parede exterior do tanque.Utilizando o algoritmo patenteado para calcular a altura do líquido no tanque e saída para um sistema de controle remoto ((eg.DCS) através de (4-20) mA, HART, RS-485, Modbus.
De acordo com a figura à direita, o tempo é tomado para o sinal ser transmitido e depois recebido da superfície do líquido.Os sinais do transdutor são inseridos no processador e depois processados por um algoritmo patenteado para calcular a altura do líquido de acordo com a fórmula:
Detalhes rápidos
Local de origem:
Shaanxi, China (continente)
Marca:
Kacise
Número do modelo:
KXEUL01
Utilização:
Sensor de nível
Teoria:
Sensor ultrasônico
Output:
(4-20) mA, HART, RS-485, Modbus
Erro de repetibilidade:
± 5 mm
Potência:
24 V DC ± 5% ((sistema de dois fios)
Material externo:
Alumínio fundido
Proteção contra entrada:
IP67
Marca à prova de explosão:
ExdmIICT6
Locais aplicáveis:
todas as atmosferas de gases explosivos, exceto em minas de carvão
Temperatura ambiente do painel de comando:
-40°F~+140°F
Temperatura ambiente da sonda ultrasónica:
-40°F~+212°F
Espessura mensurável da parede do reservatório:
Máximo 70 mm
Capacidade de abastecimento
Capacidade de fornecimento: 300 peças por mês
Embalagem e entrega
Detalhes da embalagem
1 conjunto em 1 embalagem de 770*290*200 (mm) ou 600*290*200 (mm)
Porto
Lian Yungang/Xangai/Tianjin ou outro porto conforme pedido do cliente

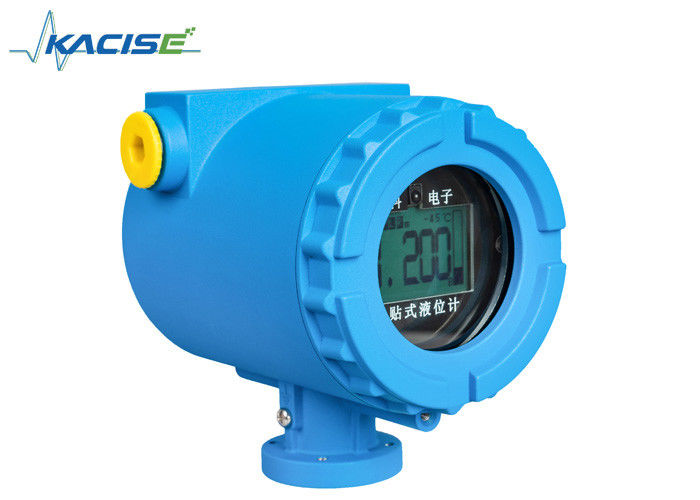

Tanques montados externamente Monitoramento do nível do líquido para líquidos altamente corrosivos
- Instalação não destrutiva, sem perfuração na parede do tanque, basta ligar a sonda ao tanque com um aspirador magnético, cola ou suporte, sem soldagem e sem perturbações no uso normal do tanque.especialmente aplicável aos reservatórios com gases tóxicos, líquido alcalino forte e corrosivos no interior.
- A instalação não perturba a utilização normal do reservatório.
- Não existem requisitos especiais para o material do reservatório e do reservatório.
- À prova de explosão.
- Aplicável em várias condições complicadas.
- Tecnologia de auto-ajuste para assegurar um desempenho estável
- Calibração automática.
- Forte capacidade anti-interferência.
O que a tecnologia avançada pode fazer?Instalação não destrutivaDarei-te?
É mesmo.Segurança e conveniênciaeEconomia de custos.
Não tem de se preocupar se há líquido de alta pressão, tóxico ou corrosivo no tanque.
Parâmetros
| Erro de repetibilidade |
2 mm |
| Espessura mensurável da parede do reservatório |
50 mm no máximo |
| Material do reservatório |
Aço, aço inoxidável, vidro, plásticos não espumados e outros materiais compactos
materiais.
|
| Meio mensurável |
Líquido puro, líquido lácteo, líquido em suspensão |
| Temperatura ambiente: |
-4°F~140°F ((a temperatura máxima para o tipo de alta temperatura é 302°F) |
| Humidade ambiente |
15% a 100% RH |
| Potência: |
DC 24V 0,05A |
| Saída de sinal: |
Saída do relé |
| Capacidade do relé |
DC 30V 6A / AC 250V 6A |
| Diâmetro do buraco de rosca |
Φ8 mm (diâmetro do cabo adaptativo Φ6~8 mm) |
| Material da concha |
Alumínio fundido |
| Protecção contra a entrada de conchas |
IP65 |
| A prova de explosão |
ExdmIICT6 |
| Locais aplicáveis |
Atmosfera de gás explosivo, exceto em minas de carvão |
| Material da concha do sensor (sonda) |
Material da carcaça do sensor (sonda): aço inoxidável |
| Conector padrão |
G1/2 |
Aplicação
O nosso controlo/interruptor de nível de líquidoTem uma aplicação muito boa para óleos ou produtos químicos perigosos.
Médio já aplicado em:
| Gás liquefeito |
Etileno |
Ácido clorídrico |
Ácido nítrico |
Ácido sulfúrico |
| Propileno |
Aqua Carbolisata |
Óleo comestível |
Petróleo bruto |
Dispensor de laca |
| Salmoura |
Butadieno |
Cloretoetileno |
Hidrocarbonetos leves |
Sódio cáustico líquido |
| Metilamina |
|
Óleo leve |
Gasolina |
C3 |
| Carvão |
Xilol |
Ácido oxálico |
Oxirana |
* |
| Carbinol |
Etanol |
Dimetil * |
Dimetil * |
Diesel |
Aplicável a vários tipos de reservatórios, tais comoreservatório esférico, reservatório vertical e reservatório horizontal.
Comparação
Então...Porquê?É o nossoControle/interruptor do nível do líquidoÉ a sua melhor escolha em vez do controle/interruptor de nível tradicional?
Vamos ver a comparação do nosso interruptor de nível e o tradicional:
|
A nossa mudança de nível |
Comutador de nível tradicional |
| Instalação |
Sem perfuração.
Conveniente e seguro.
|
Precisa-se de perfuração.
Inconveniente.
|
|
Reparação, manutenção ou
Substituição por um novo medidor de nível
|
Nenhuma perturbação no uso normal do tanque. |
Os utilizadores devem liberar todo o líquido no reservatório e limpá-lo.
não pode ser utilizado durante dias que
resultam em atrasos de trabalho e grandes perdas.
|
Conclusão:O nossonível de líquido
Controlo/ interruptortem a capacidade absolutamente distinta e competitiva
Os resultados do estudo mostram que a utilização de um sistema de controlo de níveis é mais eficaz do que a utilização de um sistema de controlo de níveis.
líquido (tóxico, forte corrosor, ácido...) sob alta pressão e hermeticamente fechado
Tanque.
Embalagem e transporte
- Embalagem individual
- O produto é embalado entre duas esponjas.
- Tamanho: 600 mm*110 mm*290 mm
- Peso bruto: Aproximadamente 10 kg (o peso varia de acordo com o comprimento do cabo de sonda)
