Lugar de origem: | China |
Marca: | KACISE |
Certificação: | CE |
Número do modelo: | KTG-M5 |
Quantidade de ordem mínima: | 1 parte |
---|---|
Preço: | Negotiable |
Detalhes da embalagem: | caixa/caso de madeira, ou pedidos dos clientes |
Tempo de entrega: | 5-8 dias de trabalho |
Termos de pagamento: | L/C, D/A, D/P, T/T, Western Union, MoneyGram, paypal |
Habilidade da fonte: | 10000pcs/month |
temperatura: | -15~100℃ | vibração: | 5G |
---|---|---|---|
Choque: | ≥50g | Flange: | M5×29mm |
Dimensões: | φ29×53mm | Peso: | <130g> |
Taxa da sincronização: | 8000r/min | Tempo de sincronização: | ≤30s |
Realçar: | sensor do giroscópio dos mems,módulo do sensor do giroscópio |

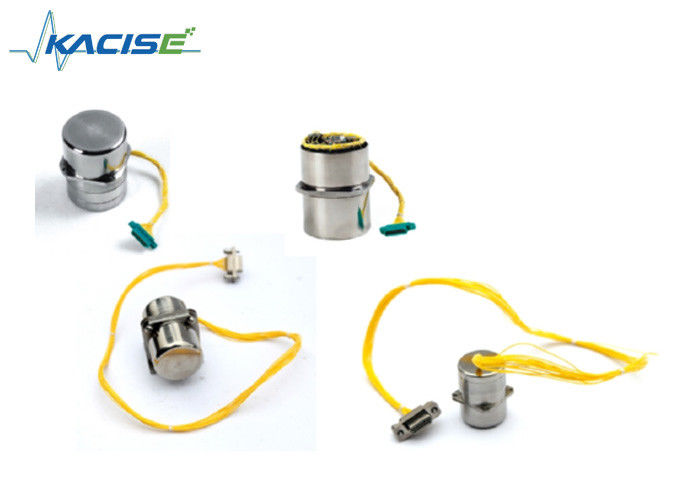

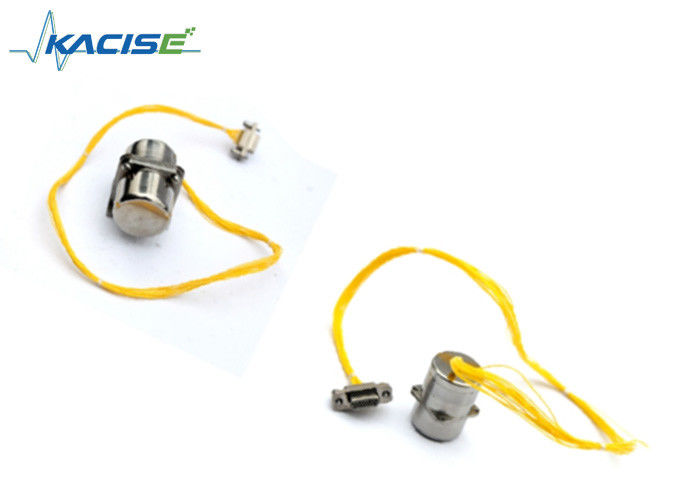

KTG-M5 jorram registrando o giroscópio dinamicamente ajustado
Característica
Peso leve do ☆
Tamanho pequeno do ☆
Começar rápida do ☆
☆ usado no ambiente de alta temperatura
Introdução
No campo da perfuração, os dispositivos com inércia são maiores e mais adaptávens do que o campo de voo, devido a suas condições de trabalho pobres, temperaturas ambientais é alto, a temperatura da adaptação e exigências da vida está exigindo muito, o giroscópio KTG-M5 dinamicamente ajustado é projetada para o exemplo do campo da perfuração.
Parâmetro
Parâmetro | Especs. | Valor | Unidade |
Poder | Poder (fase 3) | 12&400 | V & hertz |
Poder (1 fase) | 5&16000 | V & hertz | |
desempenho | Tração aleatória | ≤0.2 | °/h |
Estabilidade da tração | ≤0.25 | °/h | |
Não-linear | ≤0.5 | %FS | |
Taxa de seguimento máxima | ≥60 | °/S | |
Tração Não-G-sensível | ≤15 | °/h/g | |
Tração G-sensível | ≤8 | °/h/g | |
Largura de banda | ≥60 | Hertz | |
Fator de escala de Torquer | ≥670 | °/h/mA | |
tecnologico | Taxa da sincronização | 8000 | r/min |
Tempo de sincronização | ≤30 | S | |
Inclinação da saída | 21±2 | milivolt ‘ | |
Torquer preliminar | 50±3 | Ω | |
torque secundário | 2±0.5 | Ω | |
Físico | Peso | <130> | g |
Dimensões | φ29×53 | milímetro | |
Flange | M5×29 | milímetro | |
Ambiente de trabalho | Temperatura | -15~100 | ℃ |
Vibração | 5 | g | |
Choque | ≥50 | g |
A instalação
Os produtos devem ser instalados para assegurar esse X (Y) linha central e a referência da medida
a linha central coincide, erro da instalação deve ser menos de 5'.
Operação
1. Somente produtos que combinam o poder apropriado e a placa de circuito fechado do laço em ordem
para trabalhar corretamente, precise a placa de circuito, explicam por favor adiantado.
2. Quando o produto sob o uso normal, você dever girar sobre o poder ligar o motor,
sobre 40s, e então o laço do em-fechamento, de modo que os produtos no estado fechado do laço;
a parada programada, desconexão travou o laço de modo que o produto estivesse na operação do aberto-laço,
e desligue então a fonte de alimentação.
3. o produto energizado, interrompido em 40s, deve evitar agitar o produto,
o processo de instalação deve ser luz, ilumina-se acima, a não-colisão do produto, percussão.
4. o produto no uso do processo é proibido restritamente para puxar a tomada.
5. o produto no uso do processo, não pode procurar um caminho mais curto entre a fonte da alimentação externa.
6. a anomalia ocorre durante o uso, deve imediatamente desligar o poder, isolamento de falha, se
a falha interna do produto, o cliente notificará prontamente minha empresa, minha empresa organizada pelo reparo.
Dimensão
Definição do conector
O tipo do soquete: J30J-15T (cabo length160~175mm)
Pin não. | Definição de função | Observação |
1 | Saída do sinal da X-linha central | |
2 | Terra | Para o poder e os sinais da excitação |
3 | bobina do torque da X-linha central (a extremidade) | |
4 | Um poder do motorista do motor da fase | Lá-fase 12V, 400Hz |
5 | Fonte de alimentação da excitação do sensor | Singal-phase5V, 16KHz |
6 | Saída do sinal da Y-linha central | |
7 | bobina do torque da Y-linha central (o começo) | |
8 | Poder do motorista do motor da fase de B | Lá-fase 12V, 400Hz |
9 | DC+15V | Poder para o pré-amplificador |
10 | DC-15V | Poder para o pré-amplificador |
11 | bobina do torque da X-linha central (o começo) | |
12 | ZERO | |
13 | ZERO | |
14 | Poder do motorista do motor da fase de C | Lá-fase 12V, 400Hz |
15 | bobina do torque da Y-linha central (a extremidade) |
|
NOTA: O mesmo aplica-se a J30J-21T, se o uso o outro soquete, explica por favor adiantado.
